1. คืออะไร เครื่องวัดการไหล และพวกเขาทำงานอย่างไร

เครื่องวัดการไหลเป็นเครื่องมือที่ใช้วัดความเร็วของของไหลที่เคลื่อนที่ผ่านท่อ ช่องทางหรือท่อ หรือปริมาณของของไหลที่ไหลผ่านในช่วงเวลาที่กำหนด ภายในมิเตอร์ คุณสมบัติทางกายภาพของของไหลที่กำลังเคลื่อนที่ เช่น ความเร็ว ความแตกต่างของความดันที่สร้างขึ้น หรือโมเมนตัม จะกลายเป็นสัญญาณไฟฟ้าหรือเครื่องกลที่สามารถอ่านได้ที่ไซต์งานหรือส่งกลับไปยังห้องควบคุม เนื่องจากของเหลว ก๊าซ และไอน้ำล้วนมีพฤติกรรมแตกต่างกันตามการเปลี่ยนแปลงของความดันและอุณหภูมิ มิเตอร์วัดการไหลจึงถูกสร้างขึ้นตามหลักการทางกายภาพที่แตกต่างกันหลายประการ รวมถึงการเหนี่ยวนำแม่เหล็กไฟฟ้า การไหลของน้ำวน เวลาเคลื่อนผ่านอัลตราโซนิก แรงโบลิทาร์ และความดันแตกต่าง

ในสายการผลิตทั่วไป เครื่องวัดอัตราการไหลมักจะตั้งอยู่ใกล้กับเครื่องมือภาคสนามอื่นๆ เช่น เครื่องส่งสัญญาณความดันและเซ็นเซอร์อุณหภูมิ จึงสามารถเปรียบเทียบค่าที่อ่านได้กับสิ่งอื่นๆ ที่กำลังเกิดขึ้นในกระบวนการ เครื่องวัดอัตราการไหลแบบใดที่เหมาะสมที่สุดนั้นขึ้นอยู่กับว่าของไหลจริงๆ แล้วเป็นอย่างไร การอ่านค่าต้องแม่นยำเพียงใด และตัวท่ออนุญาตให้ทำได้ในแง่ของพื้นที่และเค้าโครง เมื่อเลือกเครื่องมือที่เหมาะสมสำหรับงาน มันจะช่วยให้การผลิตคงที่ สนับสนุนการบัญชีด้านพลังงาน และทำให้ผู้ปฏิบัติงานมองเห็นได้ว่าการผลิตแบบอัตโนมัติและระบบสาธารณูปโภคนั้นพึ่งพา

2. ลักษณะประสิทธิภาพที่สำคัญของเครื่องวัดการไหล

เครื่องวัดอัตราการไหลทุกเครื่องมีชุดคุณลักษณะทางเทคนิคที่กำหนดว่าเหมาะกับงานที่กำหนดหรือไม่ โดยปกติแล้วสิ่งเหล่านี้จะแสดงอยู่ในเอกสารข้อมูลเครื่องมือ และการพิจารณาร่วมกันแทนที่จะพิจารณาทีละรายการจะเป็นประโยชน์ เนื่องจากการทำคุณสมบัติหนึ่งให้ดีมักจะหมายถึงการละทิ้งคุณสมบัติอื่นเล็กน้อย รายการด้านล่างนี้จะจัดกลุ่มปัจจัยที่ได้รับการตรวจสอบโดยทั่วไประหว่างการเลือกมิเตอร์วัดการไหลออกเป็นสองประเภท ได้แก่ วิธีการทำงานของเครื่องมือ และความเหมาะสมกับโรงงานและระบบควบคุมโดยรอบได้ดีเพียงใด

(1) ปัจจัยที่เกี่ยวข้องกับผลการปฏิบัติงาน

• ความแม่นยำในการวัด : โดยปกติจะให้เป็นเปอร์เซ็นต์ของค่าที่อ่านได้หรือเต็มสเกล ความถูกต้องจะกำหนดว่าเครื่องมือนั้นเหมาะสมกับข้อตกลงทางการค้า การโอนสิทธิ์ในการดูแล การควบคุมกระบวนการ หรือการตรวจสอบทั่วไปแบบง่ายๆ หรือไม่
• อัตราส่วนช่วง (ช่วง) : ช่วงระหว่างอัตราการไหลสูงสุดและต่ำสุดที่มิเตอร์สามารถวัดได้ในขณะที่ยังคงความแม่นยำที่ระบุไว้ อัตราส่วนช่วงที่กว้างขึ้นช่วยให้เครื่องมือหนึ่งครอบคลุมสภาพการทำงานได้มากขึ้นโดยไม่ต้องเปลี่ยนใหม่
• การสูญเสียแรงดัน: การออกแบบมิเตอร์วัดการไหลบางแบบจะมีสิ่งกีดขวางในเส้นทางการไหล ซึ่งทำให้เกิดแรงดันตกที่ทำให้สิ้นเปลืองพลังงานในการสูบน้ำ ในขณะที่การออกแบบที่ไม่ก้าวก่ายส่วนใหญ่จะหลีกเลี่ยงผลกระทบนี้
• ความสามารถในการปรับตัวของสื่อ: การออกแบบเซ็นเซอร์ที่กำหนดสามารถจัดการกับของเหลว ก๊าซ ไอระเหย ของเหลวที่มีความหนาหรือหนืด สารเคมีที่มีฤทธิ์กัดกร่อน หรือของเหลวที่มีอนุภาคของแข็งได้ดีเพียงใด

(2) ปัจจัยความน่าเชื่อถือและบูรณาการ

• สัญญาณเอาท์พุต: รูปแบบทั่วไปได้แก่ กระแสแอนะล็อก 4-20mA, พัลส์เอาท์พุต และโปรโตคอลดิจิทัล เช่น RS485 หรือ Modbus ซึ่งกำหนดว่ามิเตอร์จะเชื่อมต่อกับระบบควบคุมที่มีอยู่ได้ง่ายเพียงใด
• ข้อกำหนดในการติดตั้ง: การเดินท่อตรงก่อนและหลังมิเตอร์ การวางแนวการติดตั้ง และการที่ท่อยังคงเต็มอยู่หรือไม่ ล้วนส่งผลต่อความเสถียรในการอ่านและจำเป็นต้องตรงกับสถานที่จริง
• ความน่าเชื่อถือ: เครื่องมือต้านทานการรบกวนทางแม่เหล็กไฟฟ้าได้ดีเพียงใด ทนต่อการแกว่งของอุณหภูมิและความดันโดยรอบ รักษาสัญญาณให้คงที่เมื่อเวลาผ่านไป และต้องบำรุงรักษามากน้อยเพียงใดตลอดอายุการใช้งาน

ในระยะสั้น: ความแม่นยำและความสามารถในการวัดระยะจะอธิบายว่าการวัดค่ามิเตอร์ การสูญเสียแรงดัน และความสามารถในการปรับตัวของสื่อนั้นแม่นยำและกว้างเพียงใด อธิบายถึงความพอดีของกระบวนการทางกายภาพได้ดีเพียงใด และสัญญาณเอาท์พุต ความต้องการในการติดตั้ง และความน่าเชื่อถือ อธิบายว่าเครื่องวัดนี้เหมาะกับระบบควบคุมโดยรอบได้ดีเพียงใด การชั่งน้ำหนักทั้งเจ็ดเข้าด้วยกัน แทนที่จะมุ่งเน้นไปที่เพียงสิ่งเดียว โดยทั่วไปแล้วสิ่งที่นำไปสู่มิเตอร์วัดอัตราการไหลที่เข้าคู่กัน

(3) แผนภูมิ: ค่าเบี่ยงเบนความแม่นยำโดยทั่วไปตามประเภทมิเตอร์วัดการไหล

แผนภูมิด้านล่างแสดงมิเตอร์วัดอัตราการไหลทั่วไปหลายประเภทตามค่าที่อ่านได้โดยทั่วไปเบี่ยงเบนไปจากค่าที่แท้จริง ส่วนเบี่ยงเบนความแม่นยำจะแสดงเป็นเปอร์เซ็นต์ และตัวเลขที่น้อยกว่าหมายถึงการอ่านค่าที่ละเอียดและแม่นยำยิ่งขึ้น ตัวเลขเหล่านี้สะท้อนถึงช่วงอุตสาหกรรมที่อ้างอิงโดยทั่วไปมากกว่าการรับประกันคงที่ เนื่องจากประสิทธิภาพที่แท้จริงยังคงขึ้นอยู่กับคุณภาพการติดตั้ง สภาวะของของเหลว และความสามารถในการสอบเทียบเครื่องมือได้ดีเพียงใด การเปรียบเทียบมีจุดมุ่งหมายเพื่อให้ความรู้สึกทั่วไปว่าหลักการวัดแต่ละรายการมักจะอยู่บนสเกลความแม่นยำ การอ่านควบคู่ไปกับปัจจัยการเลือกอื่นๆ ในหน้านี้จะช่วยจำกัดขอบเขตข้อมูลให้แคบลงก่อนที่จะตัดสินใจเกี่ยวกับข้อกำหนดขั้นสุดท้าย

ดังที่แผนภูมิแสดง เครื่องวัดอัตราการไหลของมวลโบลิทาร์มักจะอยู่ที่ปลายสุดที่แคบที่สุดของสเกลความแม่นยำ โดยมักจะมีการอ้างอิงตัวเลขส่วนเบี่ยงเบนไปรอบๆ ±0.15% ซึ่งเป็นเหตุผลหนึ่งที่เทคโนโลยีนี้ได้รับเลือกสำหรับการถ่ายโอนแบบควบคุมและการสูบจ่ายของเหลวที่มีมูลค่าสูง เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้าและกังหันจะมาถัดไป ซึ่งทั้งสองรายการมักกล่าวถึงในบริเวณใกล้เคียง ±0.5% ซึ่งเหมาะกับงานควบคุมกระบวนการทั่วไปที่ยังต้องการพิกัดความเผื่อที่แน่นพอสมควร เครื่องวัดอัตราการไหลแบบอุลตร้าโซนิคและกระแสน้ำวนมักจะตกลงไปรอบๆ ±1.0% ส่วนเบี่ยงเบน ซึ่งเป็นระดับที่ครอบคลุมความต้องการในการตรวจสอบด้านสาธารณูปโภคและอุตสาหกรรมส่วนใหญ่ และการออกแบบอัลตราโซนิกแบบหนีบจะจัดการสิ่งนี้โดยไม่ต้องสัมผัสของเหลวเลย มิเตอร์วัดแรงดันแตกต่างที่สร้างขึ้นรอบๆ แผ่นปากมีแนวโน้มที่จะนั่งใกล้กันมากขึ้น ±1.5% ซึ่งสะท้อนถึงความสัมพันธ์แบบรากที่สองระหว่างความแตกต่างของความดันและความเร็วการไหล ซึ่งจะเด่นชัดมากขึ้นที่อัตราการไหลที่ต่ำกว่า เมตรพื้นที่แปรผันหรือโรทามิเตอร์ มักจะแสดงค่าเบี่ยงเบนที่กว้างที่สุดของกลุ่ม ซึ่งมักอ้างไว้ใกล้ ±2.0% ซึ่งเหมาะสำหรับการตรวจสอบด้วยภาพอย่างรวดเร็ว แต่ไม่เหมาะกับการควบคุมกระบวนการที่เข้มงวด ควรจำไว้ว่าตัวเลขความแม่นยำหมายถึงบางสิ่งจริงๆ เมื่อจับคู่กับอัตราส่วนช่วงที่กำหนด เนื่องจากมิเตอร์สามารถดูจุดการไหลที่กำหนดได้แม่นยำมากในขณะที่ทำงานได้ไม่ดีนอกช่วงนั้น การเลือกเครื่องวัดอัตราการไหลเพียงอย่างเดียวเนื่องจากมีค่าเบี่ยงเบนที่เผยแพร่ต่ำที่สุด โดยไม่ตรวจสอบช่วง ความเข้ากันได้ของสื่อ และข้อจำกัดในการติดตั้ง มักจะนำไปสู่ความไม่ตรงกันระหว่างเครื่องมือและกระบวนการจริง ด้วยเหตุผลดังกล่าว ความแม่นยำจึงถือเป็นอินพุตเดียวจากหลายๆ อินพุตแทนที่จะเป็นปัจจัยในการตัดสินใจเพียงตัวเดียว

3. ประเภททั่วไปของเครื่องวัดอัตราการไหลและวิธีการทำงานของเครื่องวัดการไหลแต่ละชนิด

เครื่องวัดการไหลจัดอยู่ในกลุ่มต่างๆ ตามหลักการทางกายภาพที่ใช้ในการตรวจจับการเคลื่อนไหวของของไหล แต่ละกลุ่มมีความแม่นยำ ความเข้ากันได้ของสื่อ และความต้องการในการติดตั้งที่แตกต่างกัน ซึ่งเป็นเหตุผลว่าทำไมโรงงานอุตสาหกรรมแห่งเดียวจึงมักใช้เครื่องวัดอัตราการไหลหลายประเภทในคราวเดียว ส่วนย่อยด้านล่างจะอธิบายวิธีการทำงานของแต่ละประเภทที่พบบ่อยที่สุด และตำแหน่งที่มีแนวโน้มที่จะใช้งาน

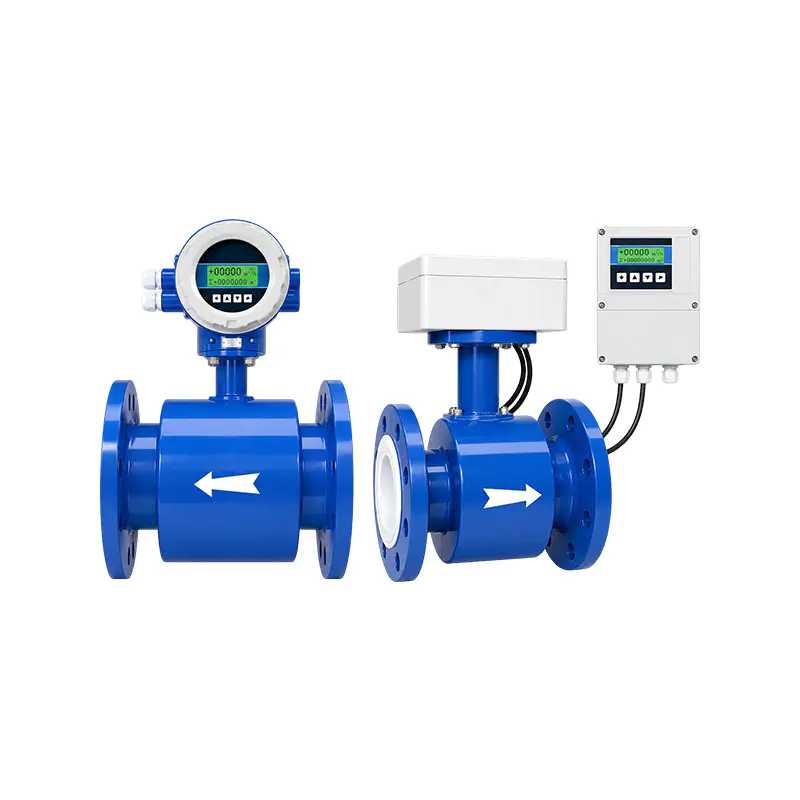

(1) แม่เหล็กไฟฟ้า เครื่องวัดการไหล

เครื่องวัดอัตราการไหลของแม่เหล็กไฟฟ้าทำงานตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ สนามแม่เหล็กถูกสร้างขึ้นทั่วทั้งท่อ และเมื่อของเหลวนำไฟฟ้าไหลผ่านท่อนั้น ของไหลจะทำให้เกิดแรงดันไฟฟ้าเล็กน้อยที่มิเตอร์วัดได้ เนื่องจากแรงดันไฟฟ้านั้นเป็นสัดส่วนกับความเร็วของของไหลโดยเฉลี่ย มิเตอร์จึงอ่านค่าเชิงเส้นในช่วงการไหลที่กว้างโดยไม่ต้องใส่สิ่งใดเข้าไปในท่อเพื่อปิดกั้นการไหล การออกแบบนี้ใช้งานได้เฉพาะกับของเหลวที่เป็นสื่อกระแสไฟฟ้า เช่น น้ำ น้ำเสีย และสารเคมีในกระบวนการหลายชนิด และไม่สามารถใช้กับก๊าซ ไอน้ำ หรือของเหลวที่ไม่นำไฟฟ้า เช่น ไฮโดรคาร์บอนส่วนใหญ่

(2) เครื่องวัดอัตราการไหลของกังหัน

มิเตอร์วัดการไหลของกังหันจะวางโรเตอร์ขนาดเล็กไว้ในเส้นทางการไหล ของไหลที่เคลื่อนที่จะหมุนโรเตอร์ในอัตราที่ติดตามความเร็วของมัน และคอยล์ปิ๊กอัพจะตรวจจับการหมุนและแปลงให้เป็นสัญญาณพัลส์ มิเตอร์กังหันให้ความแม่นยำที่ดีและการตอบสนองที่รวดเร็วสำหรับของเหลวและก๊าซที่สะอาดและมีความหนืดต่ำ แต่โรเตอร์ที่กำลังเคลื่อนที่จะสึกหรอเมื่อเวลาผ่านไป และอนุภาคในของเหลวอาจทำให้อายุการใช้งานของตลับลูกปืนสั้นลงหรือทำให้การอ่านค่าช้าลง

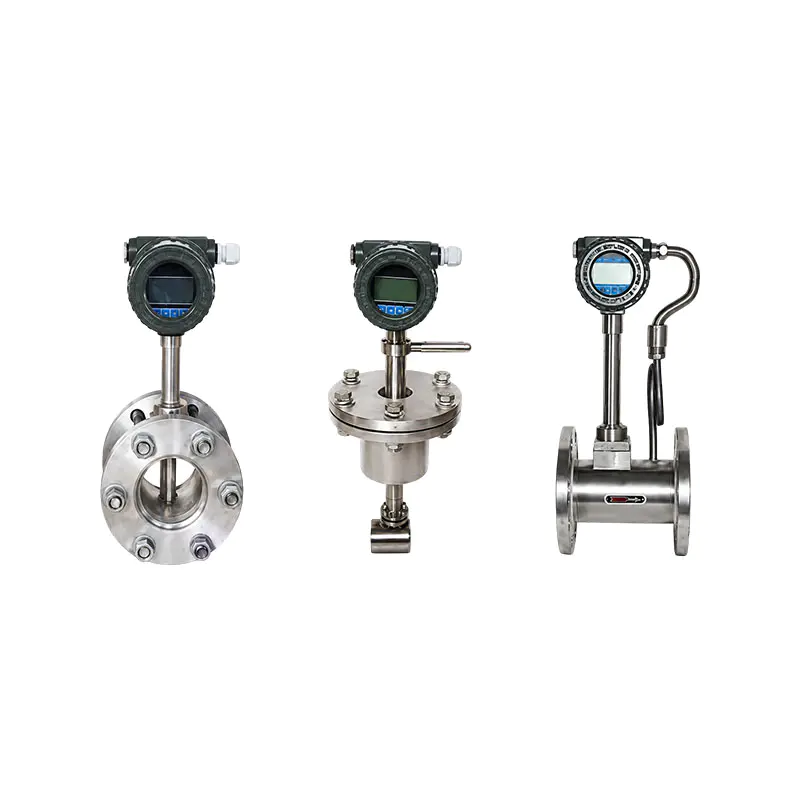

(3) เครื่องวัดอัตราการไหลของกระแสน้ำวน

เครื่องวัดอัตราการไหลของกระแสน้ำวนขึ้นอยู่กับเอฟเฟกต์ถนนกระแสน้ำวนของ Karman: ตัวหน้าผาขนาดเล็กที่วางอยู่ในเส้นทางการไหลทำให้เกิดกระแสน้ำวนสลับหรือกระแสน้ำวน ลอกออกจากปลายน้ำด้วยความถี่ที่เชื่อมโยงกับความเร็วการไหล เซ็นเซอร์จะรับความถี่การไหลออกและแปลงเป็นการอ่านค่าการไหล มิเตอร์น้ำวนไม่มีชิ้นส่วนที่เคลื่อนไหว ใช้งานได้กับของเหลว ก๊าซ และไอน้ำ และรองรับช่วงอุณหภูมิที่ค่อนข้างกว้าง แม้ว่าจะต้องใช้ความเร็วการไหลขั้นต่ำเพื่อสร้างสัญญาณที่เสถียร ซึ่งทำให้ไม่เหมาะกับอัตราการไหลที่ต่ำมาก

(4) เครื่องวัดอัตราการไหลแบบอัลตราโซนิก

เครื่องวัดอัตราการไหลแบบอัลตราโซนิกจะวัดความแตกต่างเล็กน้อยของเวลาในการเดินทางระหว่างพัลส์อัลตราโซนิกที่ส่งไปพร้อมกับทิศทางการไหลหรือตรงข้ามกับทิศทางการไหล หรือในบางการออกแบบ จะวัดการเปลี่ยนแปลงความถี่ดอปเปลอร์ที่เกิดจากอนุภาคหรือฟองอากาศที่พาอยู่ในของเหลว เวอร์ชันแคลมป์ออนจะติดตั้งที่ด้านนอกของท่อ เพื่อให้สามารถติดตั้งหรือซ่อมบำรุงได้โดยไม่ต้องตัดเข้าไปในท่อหรือหยุดกระบวนการ คุณภาพที่ไม่ล่วงล้ำทำให้เครื่องวัดอุลตร้าโซนิคเหมาะอย่างยิ่งสำหรับท่อส่งที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และสำหรับไซต์งานที่การปิดกระบวนการเพื่อติดตั้งมิเตอร์อาจเป็นการรบกวน

(5) เครื่องวัดอัตราการไหลของมวลโบลิทาร์

เครื่องวัดอัตราการไหลของโบลิทาร์จะวัดการไหลของมวลโดยตรงโดยจับการเคลื่อนไหวที่บิดเบี้ยวเล็กน้อยที่เรียกว่าเอฟเฟกต์โบลิทาร์ในท่อสั่นขณะที่ของไหลเคลื่อนที่ผ่าน เนื่องจากการอ่านจะขึ้นอยู่กับมวลมากกว่าปริมาตร มิเตอร์โบลิทาร์ส่วนใหญ่ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงความหนาแน่น ความดัน หรืออุณหภูมิของของไหล ซึ่งรองรับความแม่นยำสูงมาก การออกแบบเดียวกันนี้สามารถวัดความหนาแน่นของของไหลได้ในเวลาเดียวกัน ซึ่งเป็นเหตุผลหนึ่งที่ทำให้ตัวเลือกนี้เป็นทางเลือกทั่วไปสำหรับการถ่ายโอนการควบคุมและการสูบจ่ายของเหลวที่มีมูลค่าสูง แม้ว่าเครื่องมือจะมีแนวโน้มที่จะหนักกว่าและมีราคาแพงกว่าการออกแบบอื่นๆ ก็ตาม

(6) เครื่องวัดอัตราการไหลความดันแตกต่าง (แผ่นปาก)

มิเตอร์วัดอัตราการไหลแบบดิฟเฟอเรนเชียล มักจะสร้างรอบๆ แผ่นปาก จะทำให้เส้นทางการไหลแคบลงเล็กน้อย และวัดแรงดันตกคร่อมที่เกิดขึ้น เนื่องจากอัตราการไหลเป็นสัดส่วนกับรากที่สองของความแตกต่างของแรงดัน การออกแบบจึงเรียบง่าย เข้าใจได้ดี และใช้ได้กับของเหลว ก๊าซ และไอน้ำสะอาดที่หลากหลาย แม้ว่าความแม่นยำจะลดลงอย่างเห็นได้ชัดที่การไหลต่ำและช่องเปิดที่แคบจะทำให้เกิดการสูญเสียแรงดันถาวรเล็กน้อย

(7) มิเตอร์วัดการไหลแบบพื้นที่แปรผัน (โรตามิเตอร์)

มิเตอร์วัดอัตราการไหลของพื้นที่แบบแปรผัน หรือที่รู้จักกันดีในชื่อโรทามิเตอร์ ใช้แก้วเรียวหรือท่อโลหะ โดยลูกลอยขนาดเล็กจะขึ้นหรือลงขึ้นอยู่กับอัตราการไหล โดยตำแหน่งของลูกลอยจะอ่านได้โดยตรงจากสเกลที่ไล่ระดับ เนื่องจากไม่จำเป็นต้องใช้พลังงานจากภายนอกสำหรับการอ่านด้วยภาพขั้นพื้นฐาน การออกแบบนี้จึงเรียบง่ายและต้นทุนต่ำสำหรับการตรวจสอบทั่วไป แม้ว่าปกติแล้วจะติดตั้งในแนวตั้งและให้การอ่านที่แม่นยำน้อยกว่าทางเลือกอิเล็กทรอนิกส์ก็ตาม

(8) แผนภูมิ: การเปรียบเทียบช่วงทั่วไป (อัตราส่วนเทิร์นดาวน์)

ความสามารถในการวัดระยะ ซึ่งบางครั้งเรียกว่าอัตราส่วนการพลิกกลับ อธิบายว่าช่วงของอัตราการไหลที่เครื่องมือกำหนดสามารถวัดได้กว้างเพียงใด ในขณะที่ยังคงอยู่ภายในความแม่นยำที่กำหนด แผนภูมิด้านล่างแสดงตัวเลขความสามารถในการวัดระยะโดยทั่วไปสำหรับประเภทมิเตอร์วัดการไหลที่กล่าวถึงข้างต้น โดยเป็นอัตราส่วนระหว่างอัตราการไหลสูงสุดและต่ำสุดที่เครื่องมือสามารถวัดได้อย่างน่าเชื่อถือ อัตราส่วนที่สูงขึ้นหมายความว่าเครื่องมือหนึ่งตัวสามารถรองรับสภาวะการทำงานได้กว้างขึ้นโดยไม่จำเป็นต้องปรับขนาดหรือเปลี่ยนใหม่ สิ่งนี้สำคัญที่สุดสำหรับกระบวนการที่อัตราการไหลผันผวนอย่างเห็นได้ชัดตลอดวงจรการผลิต ความสามารถในการอ่านค่าได้พร้อมทั้งความแม่นยำช่วยให้เห็นภาพที่สมบูรณ์ยิ่งขึ้นว่าเครื่องมือจะทนทานได้อย่างไรในระยะยาว

มิเตอร์วัดอัตราการไหลของมวลโบลิทาร์มักจะให้ช่วงที่กว้างที่สุดของกลุ่ม โดยตัวเลขที่มักอ้างถึงสูงที่สุด 100:1 ซึ่งเหมาะกับการวัดมวลผ่านการเสียรูปของท่อซึ่งมีความเสถียรตลอดช่วงการไหลที่กว้างมาก เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าและแบบอัลตราโซนิกมักจะถึงจุดพลิกคว่ำเมื่ออยู่ใกล้ 50:1 ให้การอ่านค่าที่เสถียรตลอดหน้าต่างการทำงานที่กว้างโดยไม่มีชิ้นส่วนที่เคลื่อนไหวเข้ามาเกี่ยวข้อง มิเตอร์วัดการไหลของกังหันโดยทั่วไปจะอยู่รอบๆ 20:1 ซึ่งเพียงพอสำหรับงานกระบวนการทั่วไปหลายๆ งานแต่แคบกว่าตัวเลือกแม่เหล็กไฟฟ้าหรืออัลตราโซนิก โดยทั่วไปเครื่องวัดกระแสน้ำวนจะลงจอดใกล้ ๆ 15:1 ถูกจำกัดด้วยความเร็วขั้นต่ำที่จำเป็นเพื่อให้สัญญาณการไหลของกระแสน้ำวนที่ตรวจจับได้ดำเนินต่อไป Rotameters มักเสนอการพลิกกลับ 10:1 ดีสำหรับการตรวจสอบการไหลคงที่แต่มีความยืดหยุ่นน้อยกว่าโดยที่อัตราการไหลแตกต่างกันมาก มิเตอร์แบบแผ่นปากมักจะแสดงช่วงที่แคบที่สุดของมิเตอร์ชนิดทั่วไป ซึ่งมักกล่าวถึง 4:1 ซึ่งเป็นผลลัพธ์โดยตรงของความสัมพันธ์รากที่สองระหว่างความแตกต่างของความดันและอัตราการไหล ซึ่งทำให้ความไม่แน่นอนในการวัดเพิ่มขึ้นอย่างรวดเร็วที่การไหลที่ลดลง เมื่อคาดหวังให้กระบวนการทำงานในสภาวะการไหลที่หลากหลาย การเลือกเครื่องมือที่มีช่วงค่าที่แคบอาจทำให้มิเตอร์ทำงานนอกช่วงที่แม่นยำเป็นเวลานาน ในทางกลับกัน การระบุช่วงความสามารถที่มากกว่าความต้องการแอปพลิเคชันช่วงแคบที่เสถียร มักจะเพิ่มต้นทุนโดยไม่เพิ่มประโยชน์ที่แท้จริง การจับคู่ความสามารถในการวัดระยะกับวิธีการทำงานของกระบวนการจริง แทนที่จะกำหนดตัวเลขใดก็ตามที่สูงที่สุด มักจะให้มูลค่าโดยรวมที่ดีที่สุด นี่คือเหตุผลหนึ่งที่การเลือกมิเตอร์วัดการไหลมักจะทำควบคู่กับการดูข้อมูลการไหลในอดีตหรือที่คาดหวังสำหรับไปป์ไลน์ที่เป็นปัญหา

(9) แผนภูมิ: การเปรียบเทียบหลายคุณลักษณะของประเภทมิเตอร์วัดการไหลที่เลือก

นอกเหนือจากความแม่นยำและความสามารถในการวัดระยะแล้ว คุณสมบัติอื่นๆ อีกจำนวนหนึ่งกำหนดว่าเครื่องวัดอัตราการไหลเหมาะกับการติดตั้งที่กำหนดได้ดีเพียงใด แผนภูมิเรดาร์ด้านล่างเปรียบเทียบสามประเภทที่ใช้กันอย่างแพร่หลาย ได้แก่ แม่เหล็กไฟฟ้า กระแสน้ำวน และอัลตราโซนิคแบบหนีบบนคุณสมบัติห้าประการ ได้แก่ ความแม่นยำ ความสามารถในการปรับตัวของสื่อ การสูญเสียแรงดันต่ำ ความเรียบง่ายในการบำรุงรักษา และความเสถียรของสัญญาณ คุณภาพแต่ละรายการจะได้รับคะแนนในระดับสัมพัทธ์ และพื้นที่แรเงาที่ใหญ่กว่าจะชี้ให้เห็นถึงประสิทธิภาพโดยรวมที่แข็งแกร่งยิ่งขึ้นในทั้งห้ามิติที่แสดง แผนภูมินี้มีไว้เพื่อรองรับการเปรียบเทียบแบบรอบด้าน แทนที่จะเป็นเทคโนโลยีอันดับหนึ่งว่าเป็นตัวเลือกที่ดีที่สุดในทุกสถานการณ์ ควรชั่งน้ำหนักจุดแข็งสัมพัทธ์ที่แสดงไว้ที่นี่กับของเหลวและสภาพพื้นที่เฉพาะของโครงการจริงเสมอ

การเปรียบเทียบแสดงให้เห็นว่า เครื่องวัดการไหลของแม่เหล็กไฟฟ้า ได้คะแนนอย่างมากในด้านความแม่นยำและความเสถียรของสัญญาณ ซึ่งสอดคล้องกับความสัมพันธ์เชิงเส้นตรงระหว่างแรงดันไฟฟ้าเหนี่ยวนำและความเร็วการไหล ในขณะที่ให้คะแนนในระดับปานกลางมากขึ้นเกี่ยวกับความสามารถในการปรับตัวของสื่อ เนื่องจากของไหลจะต้องมีการนำไฟฟ้า เนื่องจากไม่มีอะไรนั่งอยู่ในท่อเพื่อปิดกั้นการไหล จึงทำให้ได้คะแนนดีในเรื่องการสูญเสียแรงดันต่ำ และการไม่มีชิ้นส่วนที่เคลื่อนไหวก็ช่วยให้คะแนนความง่ายในการบำรุงรักษาด้วยเช่นกัน เครื่องวัดการไหลของกระแสน้ำวน แสดงให้เห็นการกระจายตัวของคุณสมบัติทั้งห้าอย่างเท่าเทียมกันมากขึ้น โดยมีความแข็งแกร่งแต่ไม่โดดเด่นในแต่ละคุณสมบัติ ซึ่งสะท้อนให้เห็นว่าคุณสมบัติเหล่านี้นำไปใช้กับของเหลว ก๊าซ และไอน้ำในวงกว้างได้อย่างไร โดยไม่ได้เป็นตัวเลือกอันดับต้นๆ ในหมวดหมู่ใดหมวดหมู่หนึ่ง ตัวท่อหน้าผาเล็กๆ ภายในท่อทำให้เกิดการสูญเสียแรงดัน ซึ่งแสดงเป็นคะแนนปานกลาง เครื่องวัดอัตราการไหลแบบอัลตราโซนิกแบบหนีบ ได้คะแนนดีเป็นพิเศษในด้านความสามารถในการปรับตัวของตัวกลางและการสูญเสียแรงดันต่ำ เนื่องจากการติดตั้งที่ด้านนอกของท่อหมายความว่าเซ็นเซอร์จะไม่สัมผัสกับของเหลวและไม่มีสิ่งใดปิดกั้นเส้นทางการไหล ความเรียบง่ายในการบำรุงรักษายังส่งผลดีต่อการออกแบบอัลตราโซนิก เนื่องจากไม่มีชิ้นส่วนที่เปียกให้เปลี่ยนหรือทำความสะอาดเมื่อเวลาผ่านไป กล่าวคือ มิเตอร์อัลตราโซนิกอาจสูญเสียความเสถียรของสัญญาณบางส่วนเมื่อของไหลบรรทุกฟองก๊าซที่กักไว้หรืออนุภาคของแข็งจำนวนมาก เนื่องจากสิ่งนั้นรบกวนเวลาการขนส่งหรือการวัดดอปเปลอร์ ข้อเสียเปรียบนี้เป็นตัวอย่างที่ดีว่าทำไมไม่มีมิเตอร์วัดอัตราการไหลชนิดเดียวชนะในทุกสถานการณ์ เทคโนโลยีที่เหมาะสมขึ้นอยู่กับคุณสมบัติเหล่านี้ที่สำคัญที่สุดสำหรับท่อส่งน้ำมัน ของเหลว และสภาพแวดล้อมการทำงานที่กำหนด สถานที่ปฏิบัติงานที่จัดการกับของเหลวในกระบวนการที่หลากหลายมักจะมีเครื่องวัดอัตราการไหลมากกว่าหนึ่งตระกูลไว้คอยบริการด้วยเหตุผลนี้

4. ตำแหน่งที่ใช้เครื่องวัดการไหล

เครื่องวัดอัตราการไหลปรากฏในเกือบทุกภาคส่วนอุตสาหกรรมที่จำเป็นต้องตรวจวัด ควบคุม หรือพิจารณาของไหล ประเภทใดที่จะใช้ในส่วนที่กำหนดมักจะขึ้นอยู่กับคุณสมบัติของของไหล ความแม่นยำในการอ่านค่าที่ต้องการ และวิธีการวางท่อ ตารางด้านล่างให้ข้อมูลอ้างอิงโดยย่อสำหรับอุตสาหกรรมทั่วไปและประเภทของการวัดที่โดยปกติแล้วต้องการ

ในระยะสั้น: สิ่งที่ภาคส่วนเหล่านี้มีร่วมกันคือความต้องการข้อมูลการไหลที่เชื่อถือได้ ณ จุดใดจุดหนึ่งของกระบวนการ ไม่ว่าจะเป็นการบัญชีพลังงาน การควบคุมกระบวนการ หรือการจัดการผลิตภัณฑ์ที่ถูกสุขลักษณะ และกลุ่มเครื่องวัดอัตราการไหลที่เหมาะสมกับแต่ละภาคส่วนมากที่สุด มักจะตามมาจากความนำไฟฟ้า ทำความสะอาด และแรงดันที่ของเหลวของอุตสาหกรรมโดยทั่วไปเป็น

แผนภูมิ: ความเสถียรในการวัดตลอดช่วงอัตราการไหล

เครื่องวัดอัตราการไหลไม่ค่อยอยู่ที่อัตราการไหลคงที่เดียวตลอดอายุการใช้งาน โดยทั่วไปสภาพการไหลจะเปลี่ยนไปตลอดวงจรการผลิต แผนภูมิเส้นด้านล่างแสดงให้เห็นว่าข้อผิดพลาดในการวัดเปลี่ยนแปลงไปอย่างไรเมื่ออัตราการไหลเคลื่อนจาก 10 เปอร์เซ็นต์ถึง 100 เปอร์เซ็นต์ของเต็มสเกล โดยเปรียบเทียบเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้ากับเครื่องวัดแรงดันต่างแบบแผ่นปาก การเปรียบเทียบนี้นำการอภิปรายก่อนหน้านี้เกี่ยวกับหลักการวัดผลไปสู่ความแตกต่างในทางปฏิบัติและมองเห็นได้ การเห็นรูปแบบนี้ช่วยอธิบายได้ว่าเหตุใดจึงเลือกเครื่องวัดอัตราการไหลบางประเภทสำหรับการใช้งานที่มีอัตราการไหลตีกลับ แกนนอนแสดงอัตราการไหลเป็นเปอร์เซ็นต์ของพิกัดเต็มสเกลของอุปกรณ์ และแกนแนวตั้งแสดงข้อผิดพลาดในการวัดเป็นเปอร์เซ็นต์

แผนภูมิแสดงให้เห็นว่า เครื่องวัดการไหลของแม่เหล็กไฟฟ้า คงเส้นข้อผิดพลาดที่ค่อนข้างเรียบตลอดช่วงการไหลทั้งหมด โดยอยู่ใกล้กัน 0.5 เปอร์เซ็นต์ ไม่ว่าจะทำงานที่ 10 เปอร์เซ็นต์หรือ 100 เปอร์เซ็นต์ของขนาดเต็ม ความคงตัวนั้นมาจากความสัมพันธ์เชิงเส้นตรงระหว่างแรงดันไฟฟ้าเหนี่ยวนำและความเร็วของไหล ซึ่งไม่ได้ขึ้นอยู่กับกำลังสองของอัตราการไหล ที่ เครื่องวัดแผ่นปาก ในทางตรงกันข้าม แสดงข้อผิดพลาดที่เพิ่มขึ้นอย่างชัดเจนเมื่ออัตราการไหลลดลงและเคลื่อนที่จากรอบๆ ร้อยละ 1.0 เต็มที่จนถึงประมาณ ร้อยละ 4.0 ร้อยละ 10 ของขนาดเต็ม สิ่งนี้มาจากความสัมพันธ์แบบรากที่สองระหว่างความแตกต่างของความดันและความเร็วการไหล ซึ่งหมายความว่าสัญญาณแรงดันเล็กน้อยที่การไหลต่ำจะกลายเป็นความไม่แน่นอนในการวัดที่ค่อนข้างมาก สำหรับกระบวนการที่ทำงานอย่างต่อเนื่องใกล้กับอัตราการไหลของการออกแบบ ความแตกต่างนี้อาจไม่สำคัญมากนักในทางปฏิบัติ เนื่องจากเครื่องมือทั้งสองประเภทสามารถทำงานได้ดีภายในแถบการทำงานที่แคบ แต่สำหรับกระบวนการที่มีรอบแบทช์ การแกว่งของการเริ่มต้นและการปิดเครื่อง หรือการเปลี่ยนแปลงความต้องการตามฤดูกาล อัตราการไหลอาจใช้เวลานานต่ำกว่าจุดออกแบบมาก ซึ่งช่องว่างระหว่างวิธีการวัดทั้งสองวิธีนี้จะสังเกตเห็นได้ชัดเจนยิ่งขึ้น นี่คือเหตุผลหนึ่งในทางปฏิบัติ มิเตอร์วัดแรงดันต่างมักจะจับคู่กับระยะขอบขนาดที่กว้างกว่า หรือสลับกับกระแสน้ำวน อัลตราโซนิก หรือทางเลือกแม่เหล็กไฟฟ้า ในการใช้งานที่ต้องมีความแม่นยำในการไหลต่ำจริงๆ วิศวกรที่ตรวจสอบข้อมูลการไหลในอดีตสำหรับไปป์ไลน์ที่กำหนดสามารถใช้การเปรียบเทียบในลักษณะนี้เพื่อตัดสินว่าเครื่องมือวัดแรงดันดิฟเฟอเรนเชียลที่มีต้นทุนต่ำกว่าจะตอบสนองความต้องการของพวกเขาตลอดช่วงการทำงานทั้งหมดหรือไม่ หรือค่าใช้จ่ายเพิ่มเติมของมิเตอร์แม่เหล็กไฟฟ้าหรืออัลตราโซนิกนั้นคุ้มค่ากับประสิทธิภาพการไหลต่ำที่มั่นคงหรือไม่

5. คู่มือการเลือก: สิ่งที่ควรพิจารณาเมื่อเลือกเครื่องวัดอัตราการไหล

การเลือกเครื่องวัดอัตราการไหลที่เหมาะสมสำหรับท่อหมายถึงการตรวจสอบปัจจัยต่างๆ ที่เกี่ยวข้องร่วมกัน แทนที่จะคำนึงถึงข้อมูลจำเพาะเพียงอย่างเดียว เช่น ความถูกต้องหรือราคา โดยทั่วไปจะมีการตรวจสอบจุดด้านล่างนี้ในระหว่างข้อมูลจำเพาะ ซึ่งมักจะเรียงลำดับตามที่แสดงโดยประมาณ

1. สื่อ compatibility : ยืนยันว่าของไหลนั้นเป็นของเหลว แก๊ส หรือไอน้ำ นำไฟฟ้าหรือไม่ และมีอนุภาค ฟองอากาศ หรือส่วนประกอบที่มีฤทธิ์กัดกร่อนซึ่งอาจส่งผลต่อวัสดุเซ็นเซอร์หรือไม่
2. ความแม่นยำ and repeatability needs : พิจารณาว่างานเกี่ยวข้องกับการถ่ายโอนการดูแล การควบคุมกระบวนการที่เข้มงวด หรือการตรวจสอบทั่วไป หรือไม่ เนื่องจากจะทำให้ขอบเขตของหลักการวัดที่เหมาะสมแคบลงอย่างรวดเร็ว
3. ความต้องการช่วงการไหลและการพลิกกลับ: ดูอัตราการไหลขั้นต่ำและสูงสุดที่คาดหวังตลอดวงจรการทำงานทั้งหมด รวมถึงการสตาร์ทเครื่อง การปิดเครื่อง และช่วงนอกช่วงพีค เพื่อยืนยันความสามารถในการกำหนดช่วงที่ต้องการ
4. พื้นที่ติดตั้งและการเดินท่อตรง: ตรวจสอบความยาวท่อตรงต้นน้ำและปลายน้ำที่มีอยู่ การวางแนวการติดตั้ง และดูว่าท่อยังคงเต็มอยู่ในระหว่างการทำงานหรือไม่
5. ความทนทานต่อการสูญเสียแรงดัน: ค้นหาว่ากระบวนการสามารถดูดซับแรงดันที่ลดลงจากการอุดตันในท่อได้หรือไม่ หรือการออกแบบที่ไม่ก้าวก่ายเหมาะสมกว่าในการประหยัดพลังงานในการสูบหรือไม่
6. โปรโตคอลเอาต์พุตสัญญาณและการสื่อสาร: จับคู่เอาต์พุตของเครื่องมือ เช่น 4-20mA พัลส์ หรือโปรโตคอลดิจิทัล กับสิ่งที่ระบบควบคุมที่มีอยู่สามารถจัดการได้
7. สภาพแวดล้อม: คำนึงถึงอุณหภูมิโดยรอบ การสั่นสะเทือน การรบกวนทางแม่เหล็กไฟฟ้า และการจำแนกประเภทพื้นที่อันตรายใดๆ ที่ใช้ ณ สถานที่ติดตั้ง
8. ความสามารถในการบำรุงรักษาระยะยาว: พิจารณาความพร้อมของการสนับสนุนด้านเทคนิค อะไหล่ และบริการสอบเทียบตลอดอายุการใช้งานที่คาดหวังของเครื่องมือ

ในทางปฏิบัติ ประเด็นเหล่านี้ไม่ค่อยได้รับการประเมินทีละประเด็น เนื่องจากผู้ผลิตที่มีพื้นฐานด้านเครื่องมือแบบกว้างๆ สามารถช่วยจัดเรียงประเด็นต่างๆ หลายรายการในคราวเดียวได้ Xinguo Group Co., Ltd. พัฒนาเครื่องมือวัดอุณหภูมิ ความดัน ระดับ และการไหลโดยเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ที่ทำงานร่วมกัน ซึ่งหมายความว่าสามารถตรวจสอบคำแนะนำในการเลือก ตัวเลือกวัสดุเซ็นเซอร์ และการกำหนดค่าเอาต์พุตสัญญาณร่วมกัน แทนที่จะแยกการตัดสินใจซื้อ Xinguo Group Co., Ltd. ก่อตั้งขึ้นในปี 1997 และมีสำนักงานใหญ่ในเมืองเทียนชาง มณฑลอันฮุย และได้สร้างธุรกิจเครื่องมือและวัสดุในวงกว้างมาเป็นเวลากว่าสองทศวรรษ ด้วยทีมงานด้านเทคนิคที่ประกอบด้วยวิศวกรอาวุโสและผู้ช่วยวิศวกรที่สนับสนุนการพัฒนาผลิตภัณฑ์และการควบคุมคุณภาพในสายผลิตภัณฑ์ต่างๆ ของบริษัท วิธีการรวมกลุ่มประเภทนี้ซึ่งได้รับการสนับสนุนโดยฐานการผลิตที่จัดตั้งขึ้น มีแนวโน้มที่จะช่วยเหลือโรงงานที่ใช้เครื่องมือหลายประเภทในสายการผลิตเดียว และต้องการรักษาโปรโตคอลสัญญาณและแนวปฏิบัติในการสอบเทียบให้สอดคล้องกันในอุปกรณ์ต่างๆ

ในระยะสั้น: โดยทั่วไปความต้องการความเข้ากันได้และความแม่นยำของสื่อจะจำกัดฟิลด์ให้แคบลงก่อน ช่วงการไหลและข้อจำกัดในการติดตั้งจะแคบลงอีก และการสนับสนุนสัญญาณเอาท์พุต สภาพแวดล้อม และการบำรุงรักษาจะสรุปข้อกำหนดที่เหมาะกับทั้งกระบวนการและความต้องการการดำเนินงานในระยะยาวของโรงงาน

6. ภาพรวมเปรียบเทียบประเภทมิเตอร์วัดการไหลหลัก

ตารางด้านล่างจะรวบรวมหลักการทำงาน ความแม่นยำทั่วไป ความสามารถในการวัดระยะ พฤติกรรมการสูญเสียแรงดัน และความเหมาะสมของสื่อสำหรับประเภทมิเตอร์วัดอัตราการไหลที่กล่าวถึงในหน้านี้ มีไว้เพื่อเป็นข้อมูลอ้างอิงอย่างรวดเร็วสำหรับการคัดกรองในระยะเริ่มต้น ก่อนที่จะดำเนินการตรวจสอบทางเทคนิคโดยละเอียดเพิ่มเติมสำหรับท่อส่งและของเหลวเฉพาะ

ตามตารางที่แสดง ไม่มีมิเตอร์วัดอัตราการไหลชนิดใดปรากฏอยู่ด้านบนสุดในทุกคอลัมน์ในคราวเดียว ซึ่งเน้นย้ำประเด็นหลักของหน้านี้: การเลือกเครื่องมือขึ้นอยู่กับว่าการผสมผสานระหว่างความแม่นยำ ความสามารถในการวัดระยะ การสูญเสียแรงดัน และความเข้ากันได้ของสื่อมีความสำคัญมากที่สุดสำหรับกระบวนการที่มีอยู่ ไซต์งานที่รองรับของเหลวหลายประเภทและสภาวะกระบวนการ โดยทั่วไปจะมีเครื่องวัดอัตราการไหลมากกว่าหนึ่งตระกูลไว้คอยดูแลเพื่อรองรับความต้องการที่แตกต่างกันเหล่านี้

7. คำแนะนำในการติดตั้งและบำรุงรักษา

(1) วิธีปฏิบัติในการติดตั้ง

การติดตั้งที่ดีมีผลโดยตรงต่อความแม่นยำของมิเตอร์วัดการไหล ไม่ว่าจะใช้หลักการวัดพื้นฐานใดก็ตาม มิเตอร์วัดอัตราการไหลส่วนใหญ่จำเป็นต้องมีการเดินท่อตรงขั้นต่ำก่อนและหลังเซ็นเซอร์ เพื่อให้โปรไฟล์ความเร็วของของไหลสามารถตกลงก่อนที่จะวัดได้ และข้อกำหนดนี้มักจะเข้มงวดสำหรับการออกแบบกังหันและแผ่นปากมากกว่าสำหรับประเภทแม่เหล็กไฟฟ้าหรืออัลตราโซนิก ท่อควรเติมน้ำจนเต็ม ณ จุดตรวจวัด เนื่องจากท่อที่เติมบางส่วนจะเข้าไปในช่องอากาศ ซึ่งทำให้การอ่านค่าสำหรับมิเตอร์วัดอัตราการไหลส่วนใหญ่ไม่คุ้มค่า การต่อสายดินที่เหมาะสมมีความสำคัญอย่างมากสำหรับมิเตอร์วัดอัตราการไหลของแม่เหล็กไฟฟ้า เนื่องจากกระแสไฟฟ้าที่หลงทางในท่ออาจรบกวนสัญญาณแรงดันไฟฟ้าเหนี่ยวนำขนาดเล็กได้ การแยกการสั่นสะเทือนและการติดตั้งที่ปลอดภัยช่วยปกป้องเซ็นเซอร์กระแสน้ำวนและกังหันจากความเครียดทางกลที่อาจส่งผลต่อการสอบเทียบเมื่อเวลาผ่านไป

(2) การบำรุงรักษาตามปกติ

การบำรุงรักษาตามปกติจะแตกต่างกันไปตามประเภทของมิเตอร์วัดการไหล แต่โดยทั่วไปจะรวมถึงการตรวจสอบส่วนประกอบที่เปียกเป็นระยะ การตรวจสอบการสอบเทียบค่าศูนย์และช่วง และการทำความสะอาดพื้นผิวใดๆ ที่สัมผัสกับของเหลวในกระบวนการ การออกแบบกังหันและโรทามิเตอร์จะได้รับประโยชน์จากการตรวจสอบชิ้นส่วนที่เคลื่อนไหวเป็นประจำ เนื่องจากการสึกหรอทางกลไกเป็นสาเหตุหลักของการเบี่ยงเบนความแม่นยำในการออกแบบเหล่านี้เมื่อเวลาผ่านไป มิเตอร์วัดการไหลแบบแม่เหล็กไฟฟ้า กระแสน้ำวน และแบบหนีบบนอุลตร้าโซนิค ซึ่งไม่มีชิ้นส่วนที่เคลื่อนไหวในเส้นทางเปียก โดยทั่วไปต้องการการบำรุงรักษาทางกลไกน้อยกว่า แม้ว่าการเปรอะเปื้อนของอิเล็กโทรดในมิเตอร์แม่เหล็กไฟฟ้าและข้อต่อทรานสดิวเซอร์ในมิเตอร์อัลตราโซนิกยังคงคุ้มค่าที่จะตรวจสอบตามกำหนดเวลา เครื่องมือวัดแรงดันดิฟเฟอเรนเชียลควรมีการตรวจสอบเส้นอิมพัลส์เป็นระยะๆ สำหรับการอุดตันหรือการรั่วไหล เนื่องจากเส้นเหล่านี้ส่งผลโดยตรงต่อสัญญาณความดันที่ไปถึงเครื่องส่งสัญญาณ

(3) ตัวชี้วัดการแก้ไขปัญหา

ความไม่ตรงกันอย่างกะทันหันหรือค่อยเป็นค่อยไประหว่างการอ่านมิเตอร์วัดการไหลกับข้อเท็จจริงของกระบวนการที่ทราบ เช่น การเปลี่ยนแปลงระดับถังหรือปริมาณเป็นชุด มักเป็นสัญญาณแรกที่บ่งบอกว่ามีบางอย่างผิดปกติ สัญญาณรบกวนหรือความไม่เสถียรมักชี้ไปที่อากาศที่ถูกกักไว้ การเกิดโพรงอากาศ หรือการรบกวนทางแม่เหล็กไฟฟ้าจากอุปกรณ์ใกล้เคียง ในขณะที่การอ่านค่าคงที่แต่ผิดพลาดอาจชี้ไปที่การเปรอะเปื้อนของเซ็นเซอร์ การเคลื่อนตัวของการสอบเทียบ หรือเส้นทางการไหลที่ถูกบล็อกบางส่วน การตรวจสอบเงื่อนไขการติดตั้งกับการออกแบบดั้งเดิมมักจะเป็นขั้นตอนการแก้ไขปัญหาขั้นแรก ก่อนที่จะแตะการตั้งค่าการปรับเทียบใดๆ

ในระยะสั้น: การติดตั้งที่ดีจะป้องกันปัญหาด้านความแม่นยำหลายประการก่อนที่จะเริ่มทำงาน การตรวจสอบตามปกติจะตรวจพบการสึกหรอหรือเปรอะเปื้อนตั้งแต่เนิ่นๆ และลำดับการแก้ไขปัญหาที่ชัดเจน การตรวจสอบการติดตั้งก่อนการสอบเทียบแบบสัมผัส โดยทั่วไปจะช่วยแก้ไขปัญหาการอ่านได้รวดเร็วยิ่งขึ้น

8. คำถามที่พบบ่อย

ความแม่นยำและความสามารถในการทำซ้ำในโฟลว์มิเตอร์แตกต่างกันอย่างไร

ความแม่นยำคือความใกล้เคียงที่การอ่านมิเตอร์วัดการไหลตรงกับค่าการไหลที่แท้จริง ซึ่งมักจะกำหนดเป็นเปอร์เซ็นต์ของค่าที่อ่านได้หรือเต็มสเกล ความสามารถในการทำซ้ำคือความสม่ำเสมอที่เครื่องมือให้การอ่านค่าเดียวกันภายใต้สภาวะที่ไม่เปลี่ยนแปลง โดยไม่จำเป็นต้องบอกว่าการอ่านนั้นใกล้เคียงกับค่าจริงเพียงใด เครื่องมือสามารถแสดงความสามารถในการทำซ้ำได้สูง ในขณะที่ยังคงมีออฟเซ็ตการสอบเทียบที่ส่งผลต่อความแม่นยำโดยรวม

โฟลว์มิเตอร์ชนิดเดียวสามารถใช้กับทั้งของเหลวและก๊าซได้หรือไม่

เครื่องวัดอัตราการไหลบางประเภท รวมถึงกระแสน้ำวนและการออกแบบแรงดันแตกต่างบางอย่าง สามารถใช้กับทั้งของเหลวและก๊าซ แม้ว่าทั้งสองขนาดและการสอบเทียบจะแตกต่างกันก็ตาม อื่นๆ เช่น มิเตอร์วัดอัตราการไหลแบบแม่เหล็กไฟฟ้า ใช้งานได้กับของเหลวที่เป็นสื่อกระแสไฟฟ้าเท่านั้น และไม่สามารถใช้สำหรับการวัดก๊าซได้ ควรตรวจสอบข้อกำหนดของผู้ผลิตสำหรับของเหลวที่ต้องการก่อนตัดสินใจเลือก

มิเตอร์วัดการไหลควรได้รับการปรับเทียบหรือตรวจสอบบ่อยแค่ไหน?

ช่วงการปรับเทียบใหม่ขึ้นอยู่กับประเภทของมิเตอร์วัดการไหล ของไหลที่จะวัด และความสำคัญของการใช้งาน โดยไซต์งานอุตสาหกรรมหลายแห่งจะดำเนินตามกำหนดการซึ่งมีตั้งแต่ทุกปีไปจนถึงทุกๆ สองสามปี การสมัครโอนการดูแลหรือการรายงานตามกฎระเบียบมักจะเป็นไปตามกำหนดการตรวจสอบบ่อยกว่าจุดตรวจสอบกระบวนการทั่วไป การดูความคลาดเคลื่อนของการสอบเทียบในอดีตสำหรับรุ่นเครื่องมือเฉพาะสามารถช่วยกำหนดช่วงเวลาที่สมเหตุสมผลสำหรับไซต์ที่กำหนดได้

เหตุใดความยาวของท่อตรงก่อนมิเตอร์วัดการไหลจึงมีความสำคัญ

ส่วนโค้ง วาล์ว และข้อต่อท่ออื่นๆ จะรบกวนโปรไฟล์ความเร็วของของไหล ทำให้เกิดความปั่นป่วนหรือความไม่สม่ำเสมอซึ่งอาจดำเนินต่อไปในระยะทางท้ายน้ำ มิเตอร์วัดอัตราการไหลส่วนใหญ่ได้รับการสอบเทียบโดยถือว่าโปรไฟล์ความเร็วคงที่ ณ จุดที่วัด ดังนั้นท่อตรงที่น้อยเกินไปก่อนหรือหลังมิเตอร์อาจทำให้เกิดข้อผิดพลาดได้แม้ว่าเครื่องมือจะทำงานอย่างถูกต้องก็ตาม

อะไรทำให้เกิดความไม่เสถียรของสัญญาณในระบบการวัดการไหล

ความไม่เสถียรของสัญญาณมักมาจากฟองอากาศหรือก๊าซที่กักขังอยู่ในของเหลว การเกิดโพรงอากาศใกล้วาล์วหรือปั๊ม การรบกวนทางแม่เหล็กไฟฟ้าจากมอเตอร์ใกล้เคียงหรือไดรฟ์ความถี่แปรผัน หรือการสั่นสะเทือนทางกลที่ส่งผลต่อเซ็นเซอร์ การระบุสาเหตุที่แท้จริงมักหมายถึงการตรวจสอบเงื่อนไขการติดตั้ง พารามิเตอร์การทำงานของกระบวนการ และสภาพแวดล้อมทางไฟฟ้ารอบๆ เครื่องมือ

Xinguo Group Co., Ltd. ผลิตเครื่องวัดอัตราการไหลสำหรับความต้องการทางอุตสาหกรรมเฉพาะหรือไม่

Xinguo Group Co., Ltd. พัฒนาและผลิตเครื่องมือวัดการไหลควบคู่ไปกับเครื่องมือวัดอุณหภูมิ ความดัน และระดับ ซึ่งสนับสนุนอุตสาหกรรมกระบวนการต่างๆ เช่น พลังงาน ปิโตรเคมี โลหะวิทยา และการบำบัดน้ำ ด้วยรากฐานย้อนกลับไปในปี 1997 และมีฐานการผลิตในเมืองเทียนชาง มณฑลอานฮุย บริษัทยังผลิตสายเคเบิล วาล์ว และอุปกรณ์อัตโนมัติที่เกี่ยวข้องซึ่งใช้ในอุตสาหกรรมเดียวกันเหล่านี้ กลุ่มผลิตภัณฑ์ที่กว้างขวางนี้ช่วยให้ต้องมีการตรวจสอบการวัดการไหลควบคู่ไปกับข้อกำหนดด้านเครื่องมือที่เกี่ยวข้องภายในกระบวนการทางวิศวกรรมเดียวกัน ซึ่งอาจมีประโยชน์สำหรับโรงงานที่ประสานงานเครื่องมือหลายประเภทในโครงการเดียว
