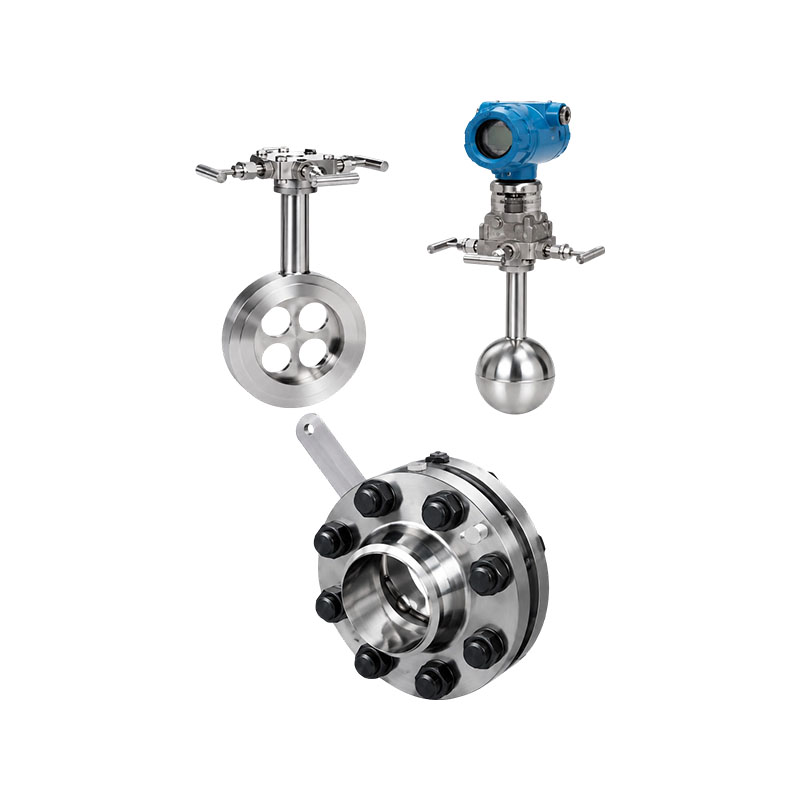

โฟลว์มิเตอร์แบบสมดุลชนิด XG-PHL

โฟลว์มิเตอร์แบบสมดุลประเภท XG-PHL ได้ปรับปรุงอุปกรณ์ควบคุมปริมาณแบบเดิมอย่างมาก และมีคุณสมบัติที่สำคัญของการแก้ไขแบบสมดุล อุปกรณ์ควบคุมปริมาณแบบเดิมจะมีช่องการไหลเพียงช่องเดียว ซึ่งทำให้ของไหลสูญเสียการไหลในอุดมคติหลังจากควบคุมปริมาณ ดังนั้นจึงไม่ได้ใช้ข้อดีของมิเตอร์วัดอัตราการไหลแบบดิฟเฟอเรนเชียลได้อย่างเต็มที่ มิเตอร์วัดการไหลที่สมดุลใช้กับการตรวจวัดของเหลวเกือบทั้งหมด และแสดงถึงการปฏิวัติเทคโนโลยีการวัดของเหลว ปัจจุบัน เครื่องวัดการไหลแบบสมดุลมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม เคมี โลหะวิทยา พลังงาน ก๊าซธรรมชาติ และการบำบัดน้ำ

หลักการทำงาน:
เครื่องวัดการไหลแบบสมดุลคือเครื่องวัดการไหลแบบดิฟเฟอเรนเชียลแบบใหม่ที่ทำงานบนหลักการเดียวกันกับเครื่องวัดการไหลแบบดิฟเฟอเรนเชียลอื่นๆ โดยยึดตามหลักการแปลงพลังงานในท่อที่ปิดสนิท ภายใต้สภาวะของของไหลในอุดมคติ อัตราการไหลในท่อจะเป็นสัดส่วนกับรากที่สองของความดันต่าง อัตราการไหลในท่อสามารถคำนวณได้จากสมการเบอร์นูลลีโดยการวัดค่าความดันแตกต่าง เซ็นเซอร์การไหลที่สมดุลคือเครื่องเรียงกระแสควบคุมปริมาณจานที่มีรูพรุนซึ่งติดตั้งอยู่บนหน้าตัดของท่อ โดยขนาดและการกระจายของแต่ละรูจะถูกปรับแต่งตามสูตรพิเศษและข้อมูลการทดสอบที่เรียกว่าหมายเลขปาก เมื่อของไหลผ่านรูการทำงานของดิสก์ ของเหลวจะมีความสมดุลและแก้ไข กระแสน้ำวนจะลดลง และของเหลวในอุดมคติโดยประมาณจะเกิดขึ้น ผ่านอุปกรณ์วัดความดัน สามารถรับสัญญาณความดันแตกต่างที่เสถียร และสามารถคำนวณอัตราการไหลของปริมาตรและอัตราการไหลของมวลตามสมการเบอร์นูลลี

คุณสมบัติผลิตภัณฑ์:
1. ความเป็นเส้นตรงสูงและการทำซ้ำที่ดี เซ็นเซอร์การไหลแบบสมดุลมีโครงสร้างรูพรุนแบบสมมาตร ซึ่งสามารถปรับสมดุลของสนามการไหล ลดกระแสไหลวน การสั่นสะเทือน และสัญญาณรบกวน ความเสถียรของสนามการไหลได้รับการปรับปรุงอย่างมาก และความเป็นเส้นตรงนั้นสูงกว่าของแผ่นปากถึง 5-10 เท่า ความสามารถในการทำซ้ำเพิ่มขึ้น 54% ซึ่งก็คือ 0.15% จากประสิทธิภาพที่ครอบคลุม เครื่องวัดการไหลที่สมดุลอยู่ในหมวดหมู่เครื่องวัดการไหลระดับไฮเอนด์
5: เมื่ออัตราส่วนช่วงเป็น 1 ความเป็นเส้นตรงสามารถเข้าถึง ± 0.3%;
7: เมื่ออัตราส่วนช่วงเป็น 1 ความเป็นเส้นตรงสามารถเข้าถึง ±0.5 %
10: เมื่ออัตราส่วนช่วงเป็น 1 ความเป็นเชิงเส้นสามารถเข้าถึง ± 1.0%
2. ข้อกำหนดต่ำสำหรับส่วนท่อตรง เนื่องจากสนามการไหลที่เสถียรและความเร็วในการนำแรงดันกลับคืนมาเร็วกว่าสองเท่าเมื่อเทียบกับแผ่นปาก เซ็นเซอร์วัดการไหลที่สมดุลจึงช่วยลดข้อกำหนดสำหรับส่วนท่อตรงได้อย่างมาก ส่วนท่อตรงด้านหน้าและด้านหลังโดยทั่วไปจะเป็น 3 มิติและ 1 มิติ โดยมีความยาวขั้นต่ำน้อยกว่า 0.5D จึงช่วยลดส่วนท่อตรงจำนวนมาก โดยเฉพาะส่วนที่ทำจากวัสดุพิเศษและมีราคาแพง
3. ลดการสูญเสียแรงดันถาวร การออกแบบที่สมดุลแบบสมมาตรที่มีรูพรุนช่วยลดแรงเฉือนที่ปั่นป่วนและการก่อตัวของกระแสน้ำวน ลดการสูญเสียพลังงานจลน์ และลดการสูญเสียแรงดันถาวรได้ 2.5 เท่า เมื่อเทียบกับแผ่นปากภายใต้เงื่อนไขการวัดเดียวกัน จึงช่วยประหยัดต้นทุนพลังงานในการดำเนินงานได้มาก เป็นเครื่องมือประหยัดพลังงานที่น่าส่งเสริมอย่างกว้างขวาง
4. ทนทานต่อสิ่งสกปรกและไม่อุดตันง่าย การออกแบบสมดุลที่มีรูพรุนแบบสมมาตรช่วยลดการก่อตัวของแรงเฉือนและกระแสวนที่ปั่นป่วน ซึ่งช่วยลดการก่อตัวของโซนตายได้อย่างมาก ช่วยให้มั่นใจว่าตัวกลางสกปรกผ่านหลายรูได้อย่างราบรื่น และลดโอกาสที่รูของเหลวอุดตัน        5. สามารถเปลี่ยนแผ่นปากได้โดยตรง มีวิธีการใช้งานและรูปลักษณ์เหมือนกับแผ่นออริฟิส ดังนั้นจึงสามารถเปลี่ยนได้โดยตรงโดยไม่ต้องเปลี่ยนท่อหรือเครื่องมือที่เกี่ยวข้อง เหมาะมากสำหรับการเปลี่ยนแปลงการวัดพลังงาน EMS ของทั้งโรงงานเพื่อแทนที่แผ่นปากด้วยเครื่องวัดการไหลที่สมดุล
6. ช่วงการวัดการไหลกว้าง ตามผลการทดลอง ให้ปรับสมดุลสมรรถนะของมิเตอร์วัดการไหลเพื่อให้อัตราการไหลอยู่ในช่วงตั้งแต่ต่ำสุดไปจนถึงความเร็วเหนือเสียง โดยมีค่าเลขเรย์โนลด์ขั้นต่ำต่ำกว่า 200 และเลขเรย์โนลด์สูงสุดมากกว่า 107 สามารถเลือกค่าเบต้าได้ตั้งแต่ 0.5 ถึง 0.90
7. ความมั่นคงในระยะยาวเป็นสิ่งที่ดี เนื่องจากแรงเฉือนที่ปั่นป่วนลดลงอย่างมีนัยสำคัญ แรงเสียดทานโดยตรงระหว่างตัวกลางและองค์ประกอบควบคุมปริมาณจะลดลงอย่างมาก และค่า β ของมันยังคงไม่เปลี่ยนแปลงเป็นเวลานาน เครื่องดนตรีทั้งหมดไม่มีชิ้นส่วนที่เคลื่อนย้ายได้ จึงสามารถรักษาความมั่นคงได้เป็นเวลานาน
8. สามารถวัดสื่อที่มีอุณหภูมิสูงและแรงดันสูงได้ เช่นเดียวกับแผ่นปากและอุปกรณ์ควบคุมอื่น ๆ อุณหภูมิและความดันในการทำงานขึ้นอยู่กับวัสดุและเกรดของท่อและหน้าแปลน อุณหภูมิในการทำงานสามารถเข้าถึง 850 ° C และความดันการทำงานสามารถเข้าถึง 42MPa
9. สามารถวัดสิ่งเจือปนในสภาพการทำงานที่ซับซ้อนได้ เนื่องจากการออกแบบโครงสร้างที่เป็นเอกลักษณ์ จึงมีประสิทธิภาพพิเศษและสามารถดำเนินการก๊าซ-ของเหลวสองเฟส, ก๊าซผสมต่างๆ (เช่นก๊าซ, ก๊าซชีวภาพ, ก๊าซถ่านหิน ฯลฯ ), ก๊าซอุณหภูมิต่ำต่างๆ (เช่น LNG, ไนโตรเจนเหลว, ออกซิเจนเหลว, ไฮโดรเจนเหลว, คลอรีนเหลว, เอทิลีนเหลว, ก๊าซปิโตรเลียมเหลว ฯลฯ ), สื่อสองเฟสของก๊าซ-ของเหลว (เช่นความชื้น), สารละลาย, การไหลของน้ำหลายเฟส, น้ำสั่น การไหล สื่อสัญญาณรบกวนแม่เหล็กไฟฟ้า และการไหลแบบสองทิศทาง (เนื่องจากเครื่องวัดการไหลสมดุลมีความสมมาตรอย่างสมบูรณ์ทั้งสองด้าน)

อุตสาหกรรมการประยุกต์ใช้:
1. อุตสาหกรรมปิโตรเคมี: การวัดอัตราการไหลของของเหลว ก๊าซ และไอน้ำ
2. พลังงานความร้อน: การวัดไอน้ำหม้อไอน้ำ น้ำหมุนเวียน และก๊าซ
3. โลหะวิทยา: ก๊าซเตาหลอม, น้ำหล่อเย็น, ก๊าซในกระบวนการ
4. การบำบัดน้ำ: น้ำเสียอุตสาหกรรม, น้ำบริสุทธิ์, อากาศอัด
