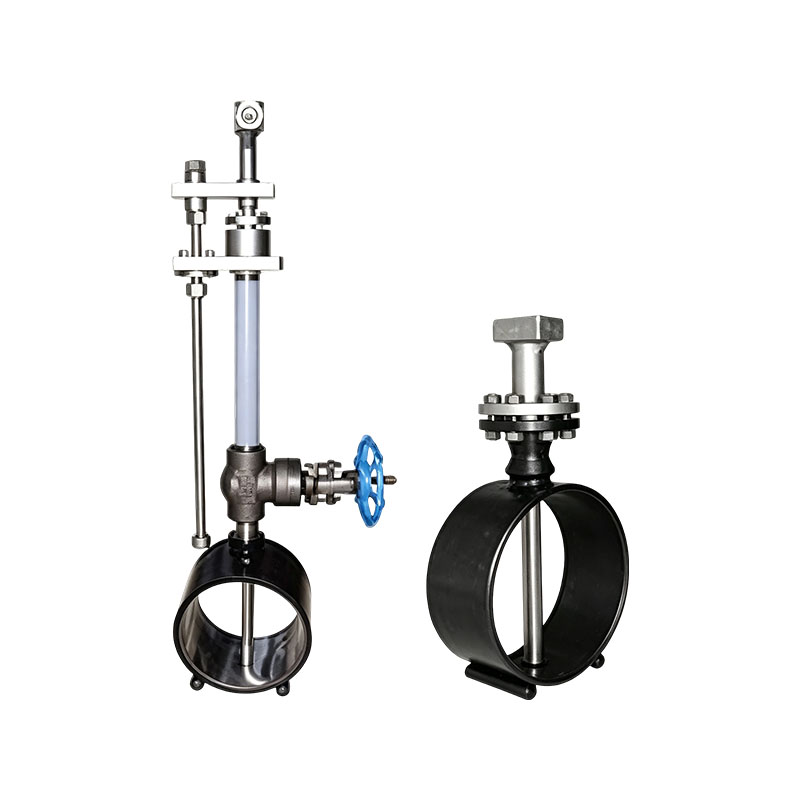

เครื่องวัดอัตราการไหลดิลบาร์ XG-DRB

เครื่องวัดอัตราการไหลแบบสม่ำเสมอ XG-DRB Dearbar เป็นเครื่องวัดอัตราการไหลแบบปลั๊กอินรูปแบบใหม่ที่ใช้หลักการความดันแตกต่างสำหรับการวัดการไหล และเป็นไปตามสมการเบอร์นูลลี: Q=KxCx root DP ปัจจุบันได้รับการยอมรับในระดับสากลว่าเป็นเครื่องวัดอัตราการไหลที่แม่นยำ ทำซ้ำได้ และเชื่อถือได้มากที่สุดสำหรับการตรวจจับการไหลเพียงครั้งเดียว โครงสร้างที่เรียบง่าย ประกอบและถอดชิ้นส่วนได้ง่าย การสูญเสียแรงดันต่ำ และต้นทุนการใช้งานและการบำรุงรักษาต่ำ ทำให้โฟลว์มิเตอร์ประหยัดพลังงานและคุ้มค่าที่คุ้มค่าแก่การส่งเสริมและใช้งาน โดยเฉพาะอย่างยิ่งในกรณีของท่อที่มีเส้นผ่านศูนย์กลางมากกว่า 200 มิลลิเมตร ข้อดีของเครื่องวัดการไหลแบบท่อเฉลี่ยจะชัดเจนยิ่งขึ้น ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น พลังงาน โลหะ และปิโตรเคมี

หลักการทำงาน:
โฟลว์มิเตอร์ความเร็วคงที่ XG-DRB Dearbar วัดการไหลผ่านแรงดันดิฟเฟอเรนเชียลที่เกิดขึ้นก่อนและหลังโพรบตรวจจับที่เป็นเอกลักษณ์ เมื่อของไหลไหลผ่านโพรบ พื้นที่กระจายแรงดันสูงจะถูกสร้างขึ้นที่ด้านหน้า ซึ่งสูงกว่าแรงดันคงที่ของท่อเล็กน้อย ตามหลักสมการเบอร์นูลลี ความเร็วของของไหลจะเพิ่มขึ้นเมื่อไหลผ่านโพรบ และพื้นที่การกระจายแรงดันต่ำจะเกิดขึ้นที่ด้านหลังของโพรบ โดยที่ความดันจะต่ำกว่าแรงดันสถิตของท่อเล็กน้อย หลังจากที่ของไหลความดันแตกต่างไหลผ่านโพรบ จะเกิดกระแสน้ำวนขึ้นที่ทั้งสองด้านของโพรบ และเกิดสุญญากาศบางส่วนที่ด้านหลังของโพรบ แรงดันสูงโดยเฉลี่ยในพื้นที่แรงดันสูงจะถูกถ่ายโอนไปยังห้องแรงดันบวกของเครื่องมือวัดแรงดันต่างผ่านทางท่อร้อยสายแรงดันสูงของโพรบ แรงดันต่ำโดยเฉลี่ยในบริเวณแรงดันต่ำจะถูกส่งไปยังห้องแรงดันลบของเครื่องมือวัดแรงดันแตกต่างผ่านท่อร้อยสายแรงดันต่ำของโพรบ เครื่องมือวัดความแตกต่างจะวัดความแตกต่างระหว่างความดันสูงโดยเฉลี่ยและความดันต่ำเฉลี่ย และหลังจากการคำนวณรากที่สอง เครื่องมือจะสะท้อนขนาดของความเร็วการไหลเฉลี่ยของของไหล ความเร็วการไหลเฉลี่ยเป็นสัดส่วนกับอัตราการไหล และจากนั้นสามารถใช้เพื่อคำนวณอัตราการไหลของปริมาตรหรืออัตราการไหลของมวลของของไหลในท่อ

คุณสมบัติผลิตภัณฑ์:
1. สื่อการใช้งานที่หลากหลายและช่วงการวัดที่กว้าง เหมาะสำหรับของเหลวต่างๆ (แก๊ส ของเหลว ไอน้ำ) ที่มีเส้นผ่านศูนย์กลางตั้งแต่ 38 มม. ถึง 15,000 มม. ความดันสูงสุด 40MPa และอุณหภูมิสูงสุด 550 ° C หรือสูงกว่า เมื่อจำเป็น ยังสามารถรับประกัน ± 0.1% เหมาะอย่างยิ่งสำหรับการควบคุมกระบวนการทางอุตสาหกรรม
2. โครงสร้างที่เรียบง่ายและน้ำหนักเบา
3. ง่ายต่อการติดตั้งและถอดประกอบ ต้นทุนต่ำ และสามารถติดตั้งและบำรุงรักษาออนไลน์ได้
4. ข้อกำหนดต่ำสำหรับส่วนท่อตรง ข้อกำหนดสำหรับความยาวของส่วนท่อตรงค่อนข้างต่ำเมื่อเทียบกับแผ่นปาก โดยทั่วไปจะมีเส้นผ่านศูนย์กลางประมาณ 10 ถึง 25 เท่า
5. การสูญเสียแรงดันต่ำและการประหยัดพลังงานที่สำคัญ การสูญเสียแรงดันที่ไม่สามารถกู้คืนได้คือ 2% ถึง 15% ของการสูญเสียแรงดันสัญญาณ ซึ่งเป็นเพียงหนึ่งในสิบของการสูญเสียแรงดันที่ไม่สามารถกู้คืนได้ของมิเตอร์วัดอัตราการไหลของปากที่ใช้กันทั่วไป ต้นทุนการดำเนินงานต่อปีอยู่ที่ 1/40 ถึง 1/50 ของแผ่นปาก
6. ค่าสัมประสิทธิ์ของเหลวคงที่ (K) สัญญาณการวัดที่เสถียร และความผันผวนเล็กน้อย
7. มีความแม่นยำสูงและมีเสถียรภาพในระยะยาวที่ดี
8. การวัดความดันของโพรบนั้นป้องกันการปิดกั้นและโพรบได้รับการออกแบบด้วยโครงสร้างที่มีความแข็งแรงสูงสองช่องชิ้นเดียว
9. อินเทอร์เฟซสำหรับมนุษย์และเครื่องจักรที่เป็นมิตร หัวมิเตอร์ LCD หมุนได้ 360 องศา; สามารถแสดงอัตราการไหลทันที อัตราการไหลสะสม เปอร์เซ็นต์แผนภูมิแท่ง ฯลฯ

พื้นที่ใช้งานหลัก:
1. การตรวจวัดอากาศปฐมภูมิและอากาศทุติยภูมิในโรงไฟฟ้า
2. การวัดก๊าซเตาถลุงเหล็ก
3. การตรวจวัดอีเทน เอทิลีน ก๊าซธรรมชาติ ฯลฯ
4. การวัดก๊าซ ไนโตรเจน ออกซิเจน ฯลฯ
5. การวัดอากาศอัด:
6. การวัดไอน้ำอิ่มตัว ไอน้ำความดันสูงและต่ำ:
7. การตรวจวัดน้ำประปา น้ำหมุนเวียน ฯลฯ
