  • เครื่องวัดการไหลแบบลิ่ม XG-LX ซีรี่ส์
  • เครื่องวัดการไหลแบบลิ่ม XG-LX ซีรี่ส์

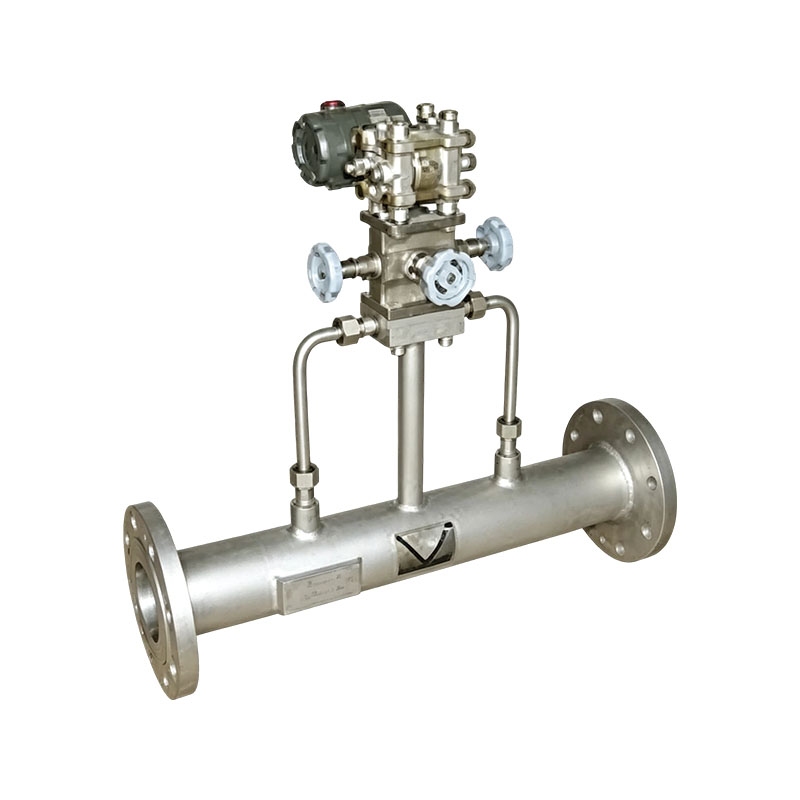

เครื่องวัดการไหลแบบลิ่ม XG-LX ซีรี่ส์

ระบบเครื่องวัดการไหลแบบลิ่ม XG-LX เป็นระบบเครื่องมือวัดการไหลแบบดิฟเฟอเรนเชียลรุ่นล่าสุดของบริษัทเรา ตรงตามข้อกำหนดการตรวจวัดของของเหลวส่วนใหญ่ รวมถึงของเหลว ก๊าซ และไอน้ำที่สะอาด เหมาะอย่างยิ่งสำหรับการวัดของเหลวที่ยากต่อการวัดด้วยมิเตอร์วัดการไหลแบบเดิมๆ เช่น เยื่อกระดาษ สารละลาย สารละลายน้ำมัน น้ำมันเชื้อเพลิง น้ำมันตกค้าง น้ำมันดินถ่านหิน และของเหลวและสารแขวนลอยที่มีความหนืดสูงอื่นๆ ที่มีแนวโน้มที่จะตกผลึกและสิ่งสกปรก ดังนั้น ระบบโฟลว์มิเตอร์รูปลิ่มจึงถูกนำมาใช้กันอย่างแพร่หลายในการวัดตัวกลาง Reynolds ที่มีความหนืดสูงและมีจำนวนต่ำในสาขาต่างๆ เช่น ปิโตรเลียม เคมี พลังงาน และอุตสาหกรรมเบา

คุณสมบัติผลิตภัณฑ์:
1. การใช้ส่วนประกอบการไหลรูปตัว "V" สามารถกำจัดพื้นที่นิ่งและป้องกันการอุดตันในระบบ
2. เลขเรย์โนลด์สมีการใช้งานที่หลากหลาย และแม้แต่เลขเรย์โนลด์สที่ 500 ก็ยังคงรักษาความสัมพันธ์รูปสี่เหลี่ยมจัตุรัสระหว่างแรงดันส่วนต่างและอัตราการไหล
3. ง่ายต่อการติดตั้ง ใช้งาน และบำรุงรักษา
4. ความแม่นยำในการวัดสูง ความไม่แน่นอนที่เพิ่มขึ้นของการสอบเทียบการไหล: ± 0.5%~± 0.2% (การสอบเทียบน้ำหรือการสอบเทียบน้ำมัน)
5. ความเสถียรในระยะยาวเป็นสิ่งที่ดี ได้รับการยกย่องจากผู้ใช้ว่าเป็นเครื่องมือที่มีอัตราความล้มเหลวเป็นศูนย์
6. มิเตอร์แยกประเภทครั้งเดียว; การเปลี่ยนลิ่ม (กลาง) สามารถขยายช่วงได้
7. รูปแบบที่หลากหลาย:
ประเภทปกติ: ภายในช่วง 1:10 ข้อผิดพลาดแบบไม่เชิงเส้นของค่าสัมประสิทธิ์การไหลคือ ≤± 1%
ประเภทประสิทธิภาพสูง: ความไม่แน่นอนของการขยายการสอบเทียบการไหลภายในช่วง 1:3 คือ ± 0.5%~± 0.2%
8. สามารถตั้งค่าสัญญาณเตือนแรงดันเกินและค่าสัญญาณเตือนแรงดันต่ำได้ตามสถานการณ์แรงดันในสถานที่ เมื่อมีแรงดันเกินหรือแรงดันต่ำเกิดขึ้นระหว่างการใช้งาน เครื่องมือจะส่งเสียงและสัญญาณไฟเตือนโดยอัตโนมัติ ป้องกันอุบัติเหตุด้านความปลอดภัยในการผลิตที่เกิดจากแรงดันเกินได้อย่างมีประสิทธิภาพ

อุตสาหกรรมการประยุกต์ใช้:
1. อุตสาหกรรมปิโตรเคมี: การวัดตัวกลางที่มีความหนืดสูงและอนุภาค เช่น น้ำมันดิบ น้ำมันหนัก น้ำมันตกค้าง สารละลายถ่านหิน ฯลฯ เป็นเครื่องมือควบคุมปริมาณที่ใช้กันทั่วไปในอุปกรณ์การกลั่น
2. เหมืองโลหะ: ใช้สำหรับวัดสารละลาย น้ำล้างถ่านหิน และเตาถลุงเหล็ก/ก๊าซเตาอบโค้ก เหมาะสำหรับสภาพการทำงานที่มีฝุ่นและอนุภาคของแข็งสูง
3. พลังงานความร้อนไฟฟ้า: เชื้อเพลิงหม้อไอน้ำ สารละลายกำจัดซัลเฟอร์ไดออกไซด์ และการตรวจสอบการไหลของน้ำที่เป็นเถ้า สามารถทนต่ออุณหภูมิสูงและของเหลวสกปรกได้
4. การบำบัดน้ำเพื่อสิ่งแวดล้อม: การตรวจวัดสิ่งปฏิกูล ตะกอนไหลย้อน และน้ำเสียที่มีสารเจือปน โดยมีโครงสร้างชะล้างด้วยตัวเองแบบลิ่มที่ไม่เสี่ยงต่อการสะสมของตะกอน

ติดต่อเรา
พ.ศV：ไม่มีบทความก่อนหน้าถัดไป：เครื่องวัดอัตราการไหลดิลบาร์ XG-DRB
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: หลักการของเครื่องวัดการไหลแบบลิ่มคืออะไร และข้อดีที่ใหญ่ที่สุดของมันคืออะไร
ตอบ: เป็นของโฟลว์มิเตอร์ควบคุมความดันส่วนต่าง ของเหลวจะไหลผ่านบล็อกลิ่มรูปตัว V ในท่อ และแรงดันส่วนต่างจะถูกสร้างขึ้นก่อนและหลังบล็อกลิ่ม อัตราการไหลคำนวณตามแรงดันต่าง ข้อได้เปรียบหลัก: ไม่มีมุมตาย เอฟเฟกต์การชะล้างในตัว มีทักษะในการวัดตัวกลางสกปรกที่มีความหนืดสูงและประกอบด้วยอนุภาคของแข็ง การวัดที่เสถียรแม้ที่ตัวเลข Reynolds ต่ำ และรองรับการตรวจจับการไหลแบบสองทิศทาง

คำถามที่ 2: ข้อกำหนดสำหรับส่วนท่อตรงของโฟลว์มิเตอร์รูปลิ่มมีอะไรบ้าง
ตอบ: ต้องการความยาวที่สั้นกว่าแผ่นปาก โดยทั่วไปจะเป็น 5D ที่ด้านหน้าและ 3D ที่ด้านหลัง (D คือเส้นผ่านศูนย์กลางด้านในของไปป์ไลน์) ข้อศอก วาล์ว และตัวลดขนาดสามารถรบกวนสนามการไหลได้ ดังนั้นควรพยายามหลีกเลี่ยงสิ่งเหล่านี้ให้มากที่สุด ในระหว่างการติดตั้ง มุมแหลมของลิ่มควรคว่ำลงเพื่อให้แน่ใจว่าอนุภาคของแข็งจะไหลได้อย่างราบรื่นและหลีกเลี่ยงการสะสม

คำถามที่ 3: การวัดปริมาณการเข้าชมไม่ถูกต้องในสถานการณ์ใด
ตอบ: สาเหตุทั่วไป: 1 การอุดตัน การสะสมของของเหลว และการรั่วไหลของท่อแรงดัน ② การสึกหรอของลิ่มและการปรับขนาดเปลี่ยนพื้นที่การควบคุมปริมาณ 3 ช่วงตัวส่งสัญญาณและการกำหนดค่าพารามิเตอร์รากที่สองไม่ถูกต้อง ④ ความหนืดของตัวกลางแตกต่างอย่างมากจากเงื่อนไขการสอบเทียบ จัดลำดับความสำคัญในการตรวจสอบการปิดผนึกของท่ออิมพัลส์และพารามิเตอร์เครื่องส่งสัญญาณ

คำถามที่ 4: เครื่องวัดการไหลแบบลิ่มจำเป็นต้องได้รับการบำรุงรักษาเป็นประจำหรือไม่
ตอบ: ไม่มีชิ้นส่วนที่เคลื่อนไหว การบำรุงรักษารายวันต่ำ ขอแนะนำให้เป่าและทำความสะอาดท่อแรงดันเป็นประจำภายใต้สภาวะที่มีฝุ่นเกาะแข็ง/สูง เปิดวาล์วปรับสมดุลกลุ่มสามวาล์วเพื่อป้องกันเครื่องส่งสัญญาณในระหว่างการปิดเครื่องในระยะยาว เมื่อเป่าท่อ จะต้องถอดโฟลมิเตอร์มิเตอร์ออกเพื่อป้องกันไม่ให้ตะกรันเชื่อมเกิดรอยขีดข่วนบนพื้นผิวของบล็อกลิ่มและส่งผลต่อความแม่นยำ

ข้อมูลจำเพาะด้านประสิทธิภาพ: (สำหรับขนาดที่สูงกว่า DN300 โปรดติดต่อบริษัทของเรา)

รุ่น เส้นผ่านศูนย์กลางที่กำหนด (มม.) อัตราส่วนลิ่ม h/D ช่วงการไหล (m³/h) ความยาว (มม.) แรงดันใช้งาน (MPa) อุณหภูมิปานกลาง (℃) ความแม่นยำในการสอบเทียบน้ำ (หรือการสอบเทียบน้ำมัน) มาตรฐานหน้าแปลน
XG-LX-G-15 15 0.2 ~ 0.5 0.28 ~ 2.7 600 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-25 25 0.2 ~ 0.5 0.8 ~ 7.5 600 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-40 40 0.2 ~ 0.5 1.5 ~ 21 700 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-50 50 0.2 ~ 0.5 3 ~ 33 700 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-80 80 0.2 ~ 0.5 6 ~ 75 800 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-100 100 0.2 ~ 0.5 17 ~ 100 800 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-150 150 0.3 ~ 0.5 45 ~ 310 1000 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-200 200 0.3 ~ 0.5 68 ~ 460 1000 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-250 250 0.3 ~ 0.5 109 ~ 865 1200 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-300 300 0.3 ~ 0.5 155 ~ 1225 1200 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
