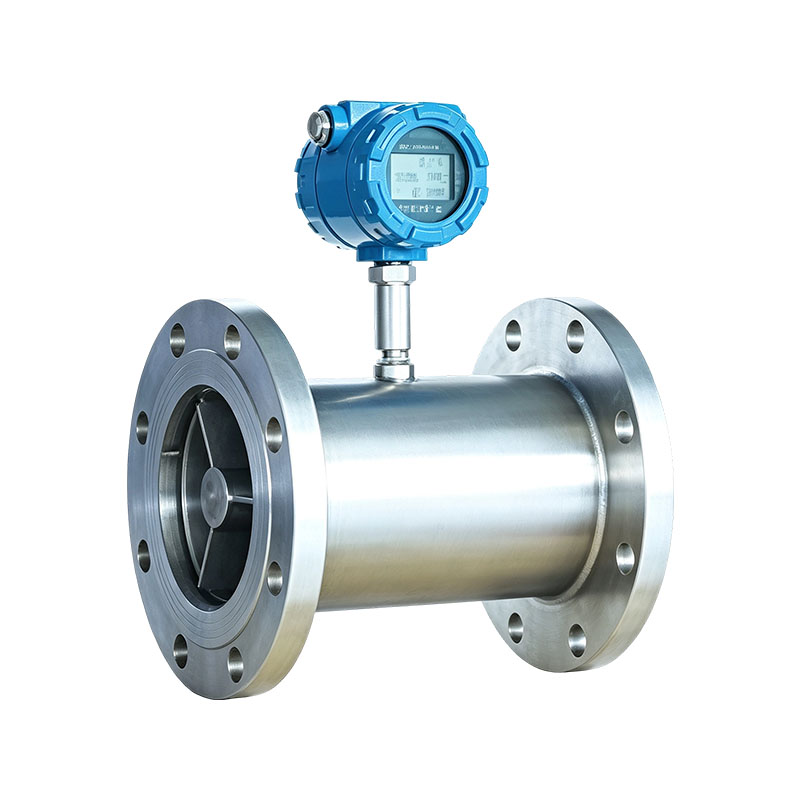

เครื่องวัดอัตราการไหลกังหันของเหลว XG-GY ซีรี่ส์

เครื่องวัดอัตราการไหลกังหันของเหลวซีรีส์ XG-GY เป็นเครื่องมือวัดการไหลตามความเร็ว ใช้ในการวัดอัตราการไหลของของเหลวที่เติมในท่อปิดและไหลอย่างต่อเนื่อง เครื่องวัดอัตราการไหลกังหันของบริษัทเราใช้เทคโนโลยีขั้นสูงและเทคโนโลยีการประมวลผล พร้อมด้วยประสิทธิภาพของผลิตภัณฑ์ที่มั่นคง ความแม่นยำสูง และการออกแบบโครงสร้างที่หลากหลาย ทำให้สะดวกสำหรับผู้ใช้ในการเลือก ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี โลหะวิทยา การวิจัยทางวิทยาศาสตร์ และอาหาร

คุณสมบัติผลิตภัณฑ์:
1. เครื่องตรวจจับการวัดมีประเภททนต่อการสึกหรอและป้องกันการกัดกร่อน พร้อมการใช้งานผลิตภัณฑ์ที่หลากหลายและความเสถียรที่ดี
2. ช่วงอุณหภูมิมิเตอร์กังหันกังหัน: -20 ~ 100 ° C ประเภทอุณหภูมิสูง -20 ~ 150 ° C
3. ช่วงการวัดการไหลมีขนาดใหญ่ โดยทั่วไปสูงถึง 10:1 และสามารถขยายได้ถึง 40:1 สำหรับกรณีพิเศษ
4. เซ็นเซอร์วัดการไหลมีวิธีการเชื่อมต่อหลายวิธี ทำให้ติดตั้งและใช้งานได้ง่าย
5. เซ็นเซอร์กังหันเหมาะสำหรับตรวจวัดของเหลวที่มีความหนืดต่ำ มีความแม่นยำสูงถึง 0.2~1.0 ระดับ และสามารถทนต่อแรงกดดันในการทำงานสูงได้
6. ใบพัดทำจากสแตนเลสดูเพล็กซ์และต้องมีการป้องกันเพิ่มเติม ตลับลูกปืนทำจากกราไฟท์ เตตราฟลูออโรเอทิลีนดัดแปลง ทังสเตนคาร์ไบด์ และอัญมณี
7. การออกแบบวงจรอัจฉริยะ ฟังก์ชั่นอันทรงพลัง แสดงการไหลทันทีและการไหลสะสม การใช้พลังงานต่ำ สามารถทำงานกับแบตเตอรี่ของตัวเองได้ เอาต์พุตการส่งสัญญาณระยะไกล 4-20mA, พัลส์, พร้อมโปรโตคอล HART

จุดขายหลัก:
1. ความแม่นยำในการวัดสูงและความสามารถในการทำซ้ำได้ดีเยี่ยม: ความแม่นยำทั่วไปสามารถเข้าถึง ± 0.5% R รุ่นที่มีความแม่นยำสูงสามารถเข้าถึง ± 0.2% R; ความสามารถในการทำซ้ำสูงถึง 0.05% เหมาะสำหรับการส่งมอบการค้าวัสดุ การวัดการแบ่งชุด และข้อมูลการวัดที่เสถียรและเชื่อถือได้
2. การตอบสนองที่หลากหลายและละเอียดอ่อน: อัตราส่วนช่วงสามารถเข้าถึงได้สูงสุด 1:20, สัญญาณพัลส์เอาต์พุต, ความเร็วตอบสนองที่รวดเร็ว, ไม่มีการดริฟท์เป็นศูนย์, สามารถจับการเปลี่ยนแปลงแบบไดนามิกของอัตราการไหลได้อย่างรวดเร็ว และปรับให้เข้ากับสภาพการทำงานที่มีความผันผวนของการไหลขนาดใหญ่
3. โครงสร้างที่กะทัดรัด การติดตั้งและการปรับเปลี่ยนที่ยืดหยุ่น: น้ำหนักเบา มีวิธีการเชื่อมต่อที่หลากหลายสำหรับหน้าแปลน/แคลมป์ สามารถใช้สำหรับเอาต์พุตหลายสัญญาณป้องกันการระเบิด สุขาภิบาล ไฟฟ้าแรงสูง พัลส์/4-20mA สะดวกสำหรับการเชื่อมต่อกับระบบ PLC และ DCS
4. การสูญเสียแรงดันเล็กน้อยความมั่นคงในระยะยาว: ช่องการไหลที่ราบรื่นการสูญเสียแรงดันต่ำช่วยประหยัดพลังงานในท่อ ตลับลูกปืนโลหะผสมแข็ง/อัญมณีเสริมมีอายุการใช้งานยาวนานภายใต้สภาพตัวกลางที่สะอาดและการบำรุงรักษาขั้นพื้นฐานง่ายๆ

อุตสาหกรรมแอพพลิเคชั่น :
1. อุตสาหกรรมน้ำมันกลั่นปิโตรเลียม: การขนส่ง การบรรทุกและการวัดการค้า และอัตราการป้อนเชื้อเพลิงของน้ำมันดีเซล น้ำมันเบนซิน น้ำมันหล่อลื่น และผลิตภัณฑ์น้ำมันอื่น ๆ
2. อุตสาหกรรมเคมีขั้นสูง: ประมวลผลส่วนผสมและการวัดวัสดุสำหรับของเหลวที่สะอาดและมีความหนืดต่ำ เช่น ตัวทำละลายอินทรีย์ สารเติมแต่ง และน้ำบริสุทธิ์
3. อุตสาหกรรมอาหารและเครื่องดื่ม: น้ำผลไม้ น้ำมันพืช แอลกอฮอล์ ฯลฯ ก. เครื่องวัดอัตราการไหลกังหันแบบหนีบสุขาภิบาลใช้สำหรับการป้อนวัตถุดิบเชิงปริมาณ
4. อุตสาหกรรมบำบัดน้ำ/ระบายน้ำ: การตรวจสอบการไหลและการควบคุมเชิงปริมาณของน้ำบริสุทธิ์ น้ำหมุนเวียนทางอุตสาหกรรม และเครือข่ายท่อน้ำบริสุทธิ์

ติดต่อเรา
พ.ศV：เครื่องวัดอัตราการไหลดิฟเฟอเรนเชียลดิฟเฟอเรนเชียลชนิด XG-DBLถัดไป：อุปกรณ์ควบคุมปริมาณการวัดการไหล XG-LG ซีรี่ส์
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: มิเตอร์วัดการไหลของกังหันของเหลวสามารถวัดตัวกลาง เช่น สิ่งปฏิกูลและตัวกลางที่มีอนุภาคของแข็งจำนวนมากได้หรือไม่
ตอบ: ไม่เหมาะ. มีใบพัดและแบริ่งอยู่ภายในกังหัน และสิ่งสกปรกที่เป็นของแข็งอาจทำให้แบริ่งสึกหรอและติดอยู่ในใบพัดได้ง่าย ขอแนะนำให้ใช้เครื่องวัดอัตราการไหลประเภทอื่นสำหรับตัวกลางที่สกปรกและมีอนุภาค เหมาะสำหรับของเหลวเฟสเดียวที่สะอาด ความหนืดต่ำ

คำถามที่ 2: ฟองอากาศในท่อส่งผลกระทบอย่างไรต่อผลการวัด
ตอบ: การมีก๊าซอยู่ในของเหลวอาจทำให้เกิดการอ่านค่าสูง ความผันผวนในการวัด และในกรณีที่รุนแรง อาจส่งผลกระทบต่อความเสียหายต่อใบพัด ขอแนะนำให้ติดตั้งเครื่องฟอกอากาศที่ต้นน้ำของโฟลว์มิเตอร์เพื่อให้แน่ใจว่าท่อขนาดกลางเต็มและไม่มีฟอง

Q3: การติดตั้งต้องใช้ส่วนท่อตรงหรือไม่?
ตอบ: ฉันจำเป็นต้องทำ มันก็ต้องทำ โดยทั่วไปต้นน้ำต้องใช้ส่วนท่อตรง 10D และปลายน้ำ 5D ข้องอ วาล์ว และเส้นผ่านศูนย์กลางที่แปรผันสามารถรบกวนสนามการไหลและลดความแม่นยำในการวัด การติดตั้งต้องแน่ใจว่าท่อเต็มและแนะนำให้ติดตั้งในแนวนอนหรือแนวตั้งขึ้นและลง

คำถามที่ 4: โดยปกติจะมีการบำรุงรักษาบ่อยแค่ไหน?
ตอบ: ทำความสะอาดตัวกลาง เช่น น้ำมันและน้ำบริสุทธิ์ และถอดประกอบและทำความสะอาดใบพัดและแบริ่งทุกๆ 1-2 ปี ขอแนะนำให้ตรวจสอบสื่อทุก ๆ หกเดือนหากมีสิ่งเจือปนเล็กน้อย มุ่งเน้นไปที่การตรวจสอบการสึกหรอและการพันกันของใบพัดของใบพัด แล้วส่งไปตรวจสอบและสอบเทียบเป็นประจำ

DN (มม.) ช่วงการไหล @ ±0.2 % (m³/h) ช่วงการไหล @ ±0.5 % (m³/h) ช่วงการไหล @ ±1.0 % (m³/h) ความดันที่กำหนด (MPa) สูงสุด การสูญเสียแรงดัน (MPa) วิธีการเชื่อมต่อ
เกลียว หน้าแปลน สุขาภิบาล มีความหนืดสูง
2 — — — — 0.01 0.13 1.6 1.5 ✓
3 — — — — 0.04 0.25 1.6 1.2 ✓
4 — — — — 0.04 0.25 6.3 ✓
6 — — 0.1 0.6 0.1 0.6 6.3
16*
25*
40* 		0.08 ✓
10 — — 0.25 1.2 0.2 1.2 ✓
15 1.2 4 0.6 4 0.4 4 ✓ ✓
20 1.5 7 1.1 7 0.7 7 ✓ ✓ ✓
25 2 10 1.6 10 1 10 0.04 ✓ ✓ ✓ ✓
32 3.2 16 2.5 16 1.6 16 2.5 ✓ ✓ ✓ ✓
40 4 20 3 20 2.5 25 ✓ ✓ ✓ ✓
50 8 40 4 40 4 40 ✓ ✓ ✓
65 12 60 o 60 6 60 ✓ ✓ ✓
80 20 100 10 100 10 100 ✓ ✓ ✓
100 25 160 20 160 16 160 1.6
2.5 		✓ ✓ ✓
150 50 300 40 300 40 400 ✓
200 120 600 100 600 80 800 1.6 ✓
250 200 1000 160 1000 120 1200 ✓
300 — — 250 1600 180 1800 ✓

หมายเหตุ: สินค้าที่มีเครื่องหมาย “*” เป็นสินค้าสั่งพิเศษ ช่วงความหนืดปานกลาง: ≤10 MPa·s; อุณหภูมิของเหลว: 20–120 °C

XG-GY เครื่องวัดอัตราการไหลของกังหันของเหลว
เส้นผ่านศูนย์กลางที่กำหนด —XXX 100 หมายถึง DN100
ประเภทโครงสร้าง Z สมาร์ทออลอินวัน
L แยกประเภท
กระบวนการเซ็นเซอร์ 1 มาตรฐาน
2 ทนต่อการสึกหรอ
3 ป้องกันการกัดกร่อน
ความดันที่กำหนด 1 1.6 เมกะปาสคาล
2 2.5 เมกะปาสคาล
3 4.0 เมกะปาสคาล
4 6.3 เมกะปาสคาล
5 16 เมกะปาสคาล
6 25 เมกะปาสคาล
7 40 เมกะปาสคาล
ประเภทการเชื่อมต่อ G ประเภทการแทรก
R ประเภทเกลียวปิดผนึกเกลียว
F หน้าแปลน Type
J ประเภทแคลมป์ (เวเฟอร์)
K ประเภทการเชื่อมต่อด่วน
ความแม่นยำ 1 0.2
2 0.5
3 1
ป้องกันการระเบิด 0 ไม่ป้องกันการระเบิด
1 ป้องกันการระเบิด
สัญญาณเอาท์พุต 1 ชีพจร
2 4 – 20 มิลลิแอมป์
3 กับฮาร์ท
แหล่งจ่ายไฟแบบรวม 1 แบตเตอรี่ภายใน
2 แบตเตอรี่ 24 VDC เลือกได้แบบคู่
3 ภายนอก 24 VDC
