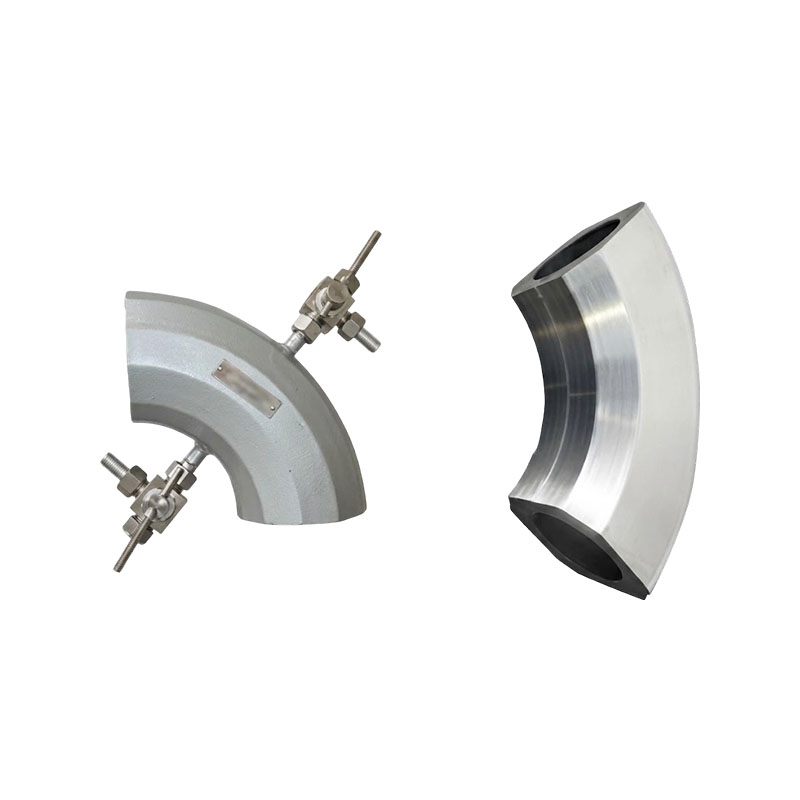

เครื่องวัดอัตราการไหลท่อโค้ง XG-WG

เครื่องวัดการไหลแบบท่อโค้งซีรีส์ XG-WG เป็นเครื่องมือการไหลรูปแบบใหม่ที่พัฒนาโดยผู้เชี่ยวชาญหลังจากการวิจัยมานานหลายทศวรรษ สามารถใช้กันอย่างแพร่หลายสำหรับการวัดการไหลของของเหลว ก๊าซ และไอน้ำในภาคต่างๆ เช่น ไฟฟ้า ความร้อน โลหะวิทยา เหล็ก ปิโตรเลียม เคมี เครื่องจักร สิ่งทอ การผลิตกระดาษ ยารักษาโรค การแปรรูปอาหาร และสาธารณูปโภค

คุณสมบัติผลิตภัณฑ์:
1. มิเตอร์วัดการไหลของท่อโค้งสามารถทนต่ออุณหภูมิสูงและแรงดันสูง และสามารถทำงานได้ในสภาพแวดล้อมที่รุนแรงต่างๆ เช่น ความชื้น ฝุ่น และการสั่นสะเทือน
2. เซ็นเซอร์ไม่มีส่วนประกอบที่แทรก ไม่มีการสูญเสียความต้านทานเพิ่มเติม การใช้พลังงานต่ำ และตรงตามข้อกำหนดในการประหยัดพลังงานและรักษาสิ่งแวดล้อม โครงสร้างนี้เรียบง่าย ติดตั้งง่าย และต้องการการบำรุงรักษาเพียงเล็กน้อย ทำให้เป็นเครื่องมือวัดการไหลในอุดมคติ
3. เส้นผ่านศูนย์กลางการวัดคือ DN15 ~ 2000 และสามารถติดตั้งได้ที่ส่วนโค้งของท่อและท่อตรง การติดตั้งส่วนท่อตรงต้องมีข้อกำหนดขั้นต่ำ โดยมี 5D ที่ด้านหน้าและ 2D ที่ด้านหลัง
4. ช่วงการวัดความเร็วการไหลกว้าง เหมาะสำหรับความเร็วการไหล 0.3~12m/s (ตัวกลางของเหลว) และ 3~160m/s (ตัวกลางก๊าซและไอน้ำ) ภายในท่อ
5. ความแม่นยำในการวัดสามารถเข้าถึงระดับ 0.5-1.5 โดยมีความสามารถในการทำซ้ำ 0.2%
6. เพื่อความสะดวกของผู้ใช้ เครื่องวัดการไหลแบบท่อโค้งของบริษัทเราได้รวมและแยกโครงสร้าง
7. เครื่องวัดอัตราการไหลท่อโค้งแบบบูรณาการอัจฉริยะใช้การออกแบบวงจรขั้นสูง ฟังก์ชั่นที่ทรงพลัง การใช้พลังงานต่ำ จอ LCD ขนาดใหญ่สำหรับข้อมูลการไหล และหน่วยความจำภายในขั้นสูงเพื่อความปลอดภัยของข้อมูล
8. ระบบมิเตอร์วัดการไหลของท่อโค้งในตัวสามารถขับเคลื่อนด้วยแบตเตอรี่และ 24VDC ภายนอก, เอาต์พุต 4-20mA และสัญญาณพัลส์ และรองรับโปรโตคอล HART

จุดขายหลัก:
1. ไม่มีองค์ประกอบควบคุมปริมาณ ไม่ง่ายที่จะปิดกั้น: การใช้ส่วนโค้ง 90 °ของท่อเป็นส่วนประกอบในการตรวจจับ ไม่มีอุปสรรคภายใน เหมาะอย่างยิ่งสำหรับสื่อสกปรก เช่น อนุภาค ฝุ่น และน้ำเสีย และแทบไม่มีปัญหาการอุดตัน
2. สูญเสียแรงดันน้อยที่สุด ประหยัดพลังงาน: อาศัยแรงเหวี่ยงของการหมุนของไหลเพื่อให้บรรลุการวัด แทบไม่มีการสูญเสียแรงดันเพิ่มเติมเกิดขึ้น และการทำงานในระยะยาวจะช่วยลดการใช้พลังงานของปั๊มและพัดลม เหมาะสำหรับสภาวะการผลิตต่อเนื่องที่มีการไหลสูง
3. โครงสร้างที่เรียบง่ายและเชื่อถือได้ อายุการใช้งานยาวนาน: ไม่มีชิ้นส่วนที่เคลื่อนไหว ไม่มีชิ้นส่วนที่เปราะบาง ทนต่ออุณหภูมิสูงและแรงดันสูง ทนต่อการสึกหรอ การบำรุงรักษาต่ำมาก และสามารถทำงานได้อย่างเสถียรเป็นเวลานาน
4. ติดตั้งง่ายและต้นทุนการปรับปรุงต่ำ: ใช้ข้อศอกที่มีอยู่ที่ไซต์งานโดยตรง โดยไม่จำเป็นต้องควบคุมปริมาณเพิ่มเติม ต้องติดตั้งส่วนประกอบแรงดันเท่านั้น และงานปรับปรุงโครงการเก่ามีขนาดเล็ก

อุตสาหกรรมการประยุกต์ใช้:
1. อุตสาหกรรมทำความร้อนด้วยความร้อน: การวัดการไหลของน้ำหมุนเวียนสำหรับไอน้ำทำความร้อนในเมือง น้ำร้อน และห้องหม้อไอน้ำ
2. อุตสาหกรรมโลหะวิทยา: การตรวจสอบการไหลของตัวกลางสกปรก เช่น น้ำหล่อเย็นจากเตาหลอม ก๊าซถ่านหิน น้ำล้างตะกรัน และน้ำเสียกำจัดฝุ่น
3. อุตสาหกรรมพลังงาน: การวัดน้ำหมุนเวียน น้ำกำจัดเถ้า น้ำป้อนหม้อไอน้ำ ก๊าซไอเสีย และการไหลของน้ำอุตสาหกรรมในโรงไฟฟ้า
4. อุตสาหกรรมบำบัดน้ำ: การตรวจจับการไหลของกระบวนการสำหรับน้ำเสียทางอุตสาหกรรม น้ำที่นำกลับมาใช้ใหม่ โคลน และน้ำเสียที่มีสารเจือปน

ติดต่อเรา
พ.ศV：อุปกรณ์ควบคุมปริมาณการวัดการไหล XG-LG ซีรี่ส์ถัดไป：เครื่องวัดอัตราการไหล Velbar ชนิด XG-W
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: เครื่องวัดอัตราการไหลโค้งจำเป็นต้องเปลี่ยนท่อโค้งหรือไม่
ตอบ: ไม่จำเป็น สามารถใช้ข้อศอก 90 °มาตรฐานเดิมที่ไซต์งานได้โดยตรง และต้องดำเนินการเฉพาะรูแรงดันเท่านั้นและจำเป็นต้องติดตั้งข้อต่อแรงดัน ซึ่งช่วยลดภาระงานในการปรับปรุงท่อได้อย่างมาก

คำถามที่ 2: มิเตอร์วัดการไหลของท่อแบบงอจะบล็อกการวัดสิ่งปฏิกูลและโคลนหรือไม่
ตอบ: ร่างกายไม่มีส่วนประกอบที่ควบคุมหรือปิดกั้น ทำให้ตัวกลางผ่านได้อย่างราบรื่น มีความเสี่ยงที่จะเกิดการอุดตันเฉพาะที่พอร์ตแรงดันเท่านั้น และอุปกรณ์เป่าลมสามารถกำหนดค่าสำหรับสภาวะที่มีฝุ่นและสิ่งเจือปนสูงได้

คำถามที่ 3: ความแม่นยำในการวัดของเครื่องวัดการไหลแบบท่อโค้งคืออะไร?
ตอบ: ความแม่นยำได้รับผลกระทบจากความแม่นยำของการประมวลผลข้อศอกและส่วนท่อตรง ทำให้เหมาะสำหรับการตรวจสอบกระบวนการและการบัญชีการใช้พลังงาน ไม่แนะนำสำหรับสถานการณ์การชำระบัญชีทางการค้าที่มีความแม่นยำสูง

คำถามที่ 4: ข้อกำหนดสำหรับส่วนท่อตรงในเครื่องวัดอัตราการไหลแบบท่อโค้งมีอะไรบ้าง
ตอบ: โดยทั่วไปต้นน้ำจะใช้เวลา 10-15 วัน ในขณะที่ปลายน้ำต้องใช้เวลา 5-8 วัน ส่วนท่อตรงที่ไม่เพียงพออาจส่งผลต่อความแม่นยำในการวัดได้

XG-WG เครื่องวัดอัตราการไหลของข้อศอก
เส้นผ่านศูนย์กลางที่กำหนด -XXX 100 หมายถึง DN100
ประเภทโครงสร้าง Z ประเภทอัจฉริยะแบบบูรณาการ
L ประเภทแยก
วัดกลาง 1 ของเหลว
2 แก๊ส
3 ไอน้ำ
ประเภทของร่างกาย 1 การเชื่อมท่อโดยตรง (ชนิด L)  การเชื่อมท่อโดยตรง (ชนิด S)  การเชื่อมต่อแบบแปลน (ชนิด L)
4 การเชื่อมต่อสายไฟ หน้าแปลน (ชนิด S)
แรงดันสถิตของท่อ A 0 ~ 0.6MPa
B 0 ~ 1.0เมกะปาสคาล
C 0 ~ 1.6MPa
D 0 ~ 2.5MPa
E 0 ~ 4.0เมกะปาสคาล
F 0 ~ 6.3MPa
G 0 ~ 10เมกะปาสคาล
H 0 ~ 16เมกะปาสคาล
I 0 ~ 25เมกะปาสคาล
J 0 ~ 40เมกะปาสคาล
สภาพกระบวนการ 0 มาตรฐาน
1 ป้องกันการกัดกร่อน
2 อุณหภูมิสูง
3 ป้องกันการระเบิด
วิธีการตัดเฉือน J กลึง
T กดแล้ว
โหมดการชดเชย 0 ไม่มีการชดเชย
P การชดเชยแรงดันเท่านั้น
T การชดเชยอุณหภูมิเท่านั้น
Q การชดเชยแรงดันและอุณหภูมิเต็มรูปแบบ
สัญญาณเอาท์พุตแบบรวม 0 ไม่มี
1 4~20mA
2 ชีพจร
3 ฮาร์ท
แหล่งจ่ายไฟแบบรวม 0 การจ่ายแบตเตอรี่ภายใน
1 แบตเตอรี่ 24VDC แหล่งจ่ายไฟแบบเลือกคู่ได้
2 แหล่งจ่ายไฟภายนอก 24VDC

ระบุเส้นผ่านศูนย์กลางด้านในและด้านนอกของท่อและวัสดุของท่อ
