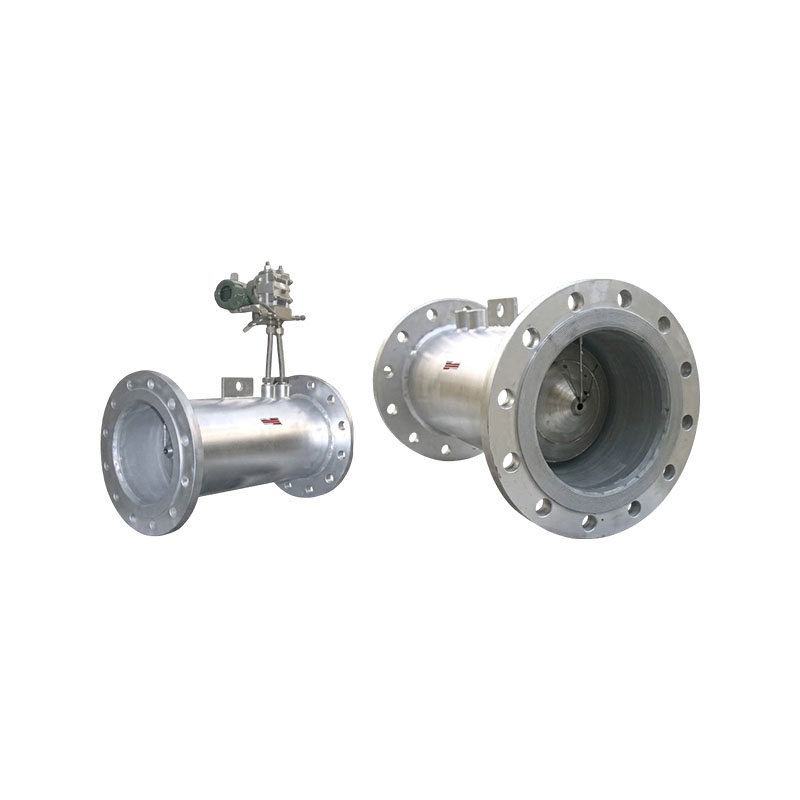

เครื่องวัดอัตราการไหล V-notch ซีรี่ส์ XG-V

มิเตอร์วัดอัตราการไหล V-notch ซีรีส์ XG-V เป็นเครื่องมือความดันแตกต่างที่ใช้วัดการไหลของของไหลภายในท่อตามกฎการอนุรักษ์มวลและพลังงาน ใช้กรวยรูปตัว V ที่แขวนอยู่ตรงกลางท่ออย่างสร้างสรรค์เป็นองค์ประกอบควบคุมปริมาณ ซึ่งมีข้อดีเฉพาะของการแก้ไขตัวเองและทำความสะอาดตัวเอง เป็นเครื่องมือชนิดใหม่ที่มีการใช้งานที่หลากหลาย

คุณสมบัติผลิตภัณฑ์:
1. ฟังก์ชั่นทำความสะอาดตัวเองของมิเตอร์กรวย XG-V จะชะลอความเร็วการไหลที่ศูนย์กลางของท่อและเร่งความเร็วการไหลใกล้กับผนังท่อเมื่อของไหลผ่านกรวยรูปตัว V ทำให้ยากที่สิ่งสกปรกจะสะสมบนองค์ประกอบควบคุมปริมาณ ซึ่งเป็นประโยชน์สำหรับการวัดที่แม่นยำและมีเสถียรภาพ
2. เครื่องวัดอัตราการไหลแบบกรวย XG-V มีฟังก์ชันการแก้ไขตัวเอง กรวยรูปตัว V ซึ่งสามารถชะลอความเร็วการไหลที่ศูนย์กลางของท่อและเร่งความเร็วการไหลใกล้กับผนังท่อ ช่วยเพิ่มการกระจายตัวของความเร็วการไหลของของไหลได้อย่างมีประสิทธิภาพ แก้ไขตัวเองได้ และลดความยาวของท่อตรงด้านหน้าและด้านหลังลงอย่างมาก ตราบใดที่มันไปถึงด้านหน้า 0-3DN และด้านหลัง 0-1DN ก็สามารถใช้ได้.
3. ความต้านทานการสึกหรอที่ดี ความเสถียรในระยะยาวที่ดี และความสามารถในการทำซ้ำการวัดสูง
4. โครงสร้างพิเศษมีการสูญเสียแรงดันต่ำ โดยสูญเสียแรงดันตั้งแต่ 1/3 ถึง 1/5 ของแผ่นปาก อัตราส่วนช่วงคือ 10:1 (พิเศษสูงสุด 30:1)
5. โครงสร้างพิเศษเหมาะสำหรับการวัดแรงดันสถิตต่ำและอัตราการไหลต่ำ
6. เนื่องจากโครงสร้างที่เป็นเอกลักษณ์ของโฟลว์มิเตอร์ทรงกรวย จึงมักใช้เป็นเครื่องผสมในหลายกรณี
7. เหมาะสำหรับอุณหภูมิในการทำงานสูงถึง 850 ° C และแรงดันสูงถึง 42MPa หากใช้วัสดุพิเศษ ระยะจะยิ่งสูงขึ้นไปอีก
8. เพื่อความสะดวกของผู้ใช้ เครื่องวัดอัตราการไหลแบบกรวย XG-V ของบริษัทของเรามีทั้งโครงสร้างแบบรวมและแบบแยกส่วน
9. ระบบมิเตอร์โฟลว์มิเตอร์แบบกรวย XG-V ปลั๊กอินที่ได้รับการจดสิทธิบัตรของบริษัทของเราช่วยแก้ปัญหาต้นทุนที่สูงในการใช้เซ็นเซอร์กรวยรูปตัว V สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่ โดยยังคงรักษาข้อดีของการวัดรูปกรวยรูปตัววี ขยายขอบเขตการใช้งานของเครื่องวัดอัตราการไหลรูปกรวยรูปตัววีอย่างมาก และแก้ปัญหาความดันแตกต่างขนาดเล็กในท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ซึ่งทำให้การวัดไม่สะดวก มีเศรษฐกิจดี ตรงต่อเวลา และมีเสถียรภาพ
10. เครื่องวัดอัตราการไหล V-cone ในตัวอัจฉริยะใช้การออกแบบวงจรขั้นสูง ฟังก์ชั่นอันทรงพลัง การใช้พลังงานต่ำ หน้าจอ LCD ขนาดใหญ่สำหรับข้อมูลการไหล และหน่วยความจำภายในขั้นสูงเพื่อความปลอดภัยของข้อมูล
11. ระบบโฟลว์มิเตอร์แบบ V-cone ในตัวสามารถขับเคลื่อนด้วยแบตเตอรี่และ 24VDC ภายนอก, เอาต์พุต 4-20 mA และสัญญาณพัลส์ และมีโปรโตคอล HART

จุดขายหลัก:
1. ข้อกำหนดส่วนท่อตรงแบบสั้น: เมื่อติดตั้งเอฟเฟกต์การแก้ไขสนามการไหล จำเป็นต้องใช้เฉพาะส่วนท่อตรงต้นน้ำ 0-3D และ 0-1D ปลายน้ำเท่านั้น นอกจากนี้ยังสามารถติดตั้งและใช้สำหรับการปรับปรุงนอกสถานที่และพื้นที่ท่อแคบ ซึ่งช่วยลดต้นทุนการก่อสร้าง
2. เหมาะสำหรับสื่อที่สกปรกและซับซ้อน: โครงสร้างการควบคุมปริมาณแบบวงแหวนมีผลในการทำความสะอาดตัวเองและทำความสะอาดตัวเอง ซึ่งทำให้ฝุ่นสะสมและปิดกั้นได้ยาก สามารถตรวจวัดตัวกลางก๊าซ ของเหลว และไอน้ำที่มีสิ่งเจือปน มีแนวโน้มที่จะเกิดตะกรัน และมีความหนืดสูง
3. การวัดที่เสถียรและเชื่อถือได้: ไม่มีชิ้นส่วนที่เคลื่อนไหว การทำซ้ำที่ดี ความต้านทานการสึกหรอ การลดทอนความแม่นยำในระยะยาวเล็กน้อย การวัดที่เสถียรภายใต้สภาวะอัตราการไหลสูงและต่ำ อัตราส่วนช่วงกว้าง
4. การสูญเสียแรงดันเล็กน้อย: เมื่อเปรียบเทียบกับอุปกรณ์ควบคุมปริมาณแผ่นปาก มีการสูญเสียแรงดันต่ำกว่า ช่วยประหยัดพลังงานของระบบ และเหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และสภาวะการผลิตอย่างต่อเนื่องอย่างต่อเนื่อง

อุตสาหกรรมการประยุกต์ใช้:
1. อุตสาหกรรมปิโตรเลียมและก๊าซธรรมชาติ: การวัดกระบวนการและการชำระการค้าน้ำมันดิบ น้ำมันกลั่น ก๊าซธรรมชาติ และสื่อน้ำมันและก๊าซที่มีสิ่งเจือปน
2. อุตสาหกรรมเคมีและปิโตรเคมี: การตรวจสอบการไหลของก๊าซในกระบวนการ ไอน้ำ สารกัดกร่อน ของเหลวข้น และของเหลวที่ตกผลึกได้ง่าย
3. อุตสาหกรรมพลังงานไฟฟ้าและพลังงานความร้อน: การวัดการไหลของไอน้ำหม้อไอน้ำ น้ำป้อน คอนเดนเสท ก๊าซ ก๊าซไอเสีย ฯลฯ ในโรงไฟฟ้าพลังความร้อนและโครงการทำความร้อนแบบรวมศูนย์
4. อุตสาหกรรมโลหะวิทยา: การตรวจจับการไหลของตัวกลางอุตสาหกรรม เช่น ก๊าซเตาหลอม ก๊าซเตาอบโค้ก น้ำหมุนเวียน อากาศอัด และสารละลาย
