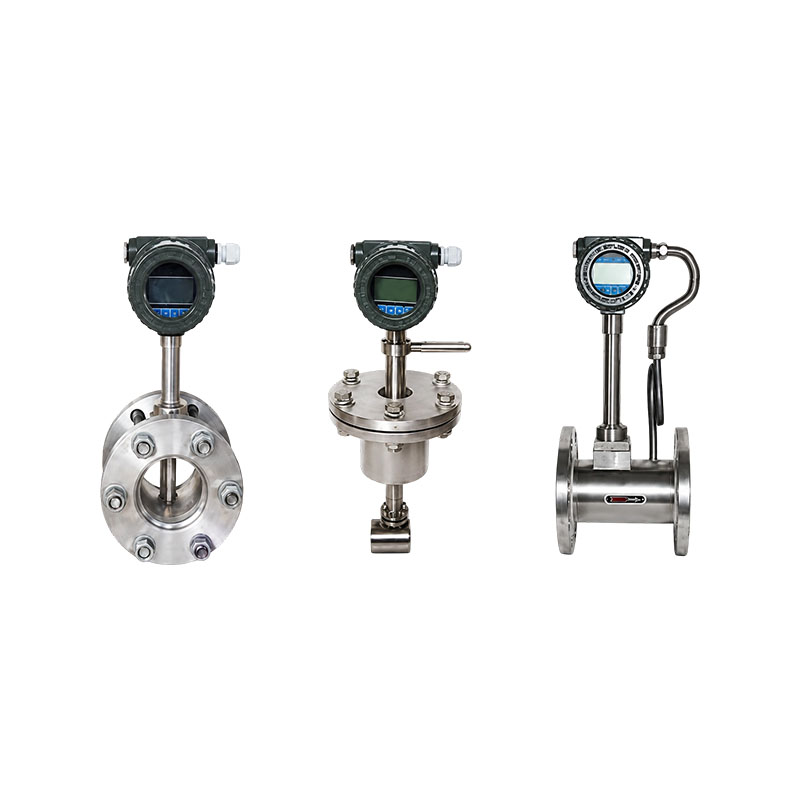

เครื่องวัดอัตราการไหลน้ำวนอัจฉริยะรุ่น XG-LUGB

เครื่องวัดอัตราการไหลน้ำวนซีรีส์ XG-LUGB เป็นเครื่องวัดอัตราการไหลรูปแบบใหม่ที่พัฒนาขึ้นตามหลักการกระแสน้ำวนของ Karman มิเตอร์น้ำวนเหมาะสำหรับการวัดอัตราการไหลของมวลและอัตราการไหลของปริมาตรของไอน้ำร้อนยวดยิ่ง ไอน้ำอิ่มตัว อากาศอัด ก๊าซทั่วไป น้ำ และของเหลวที่มีฤทธิ์กัดกร่อนต่ำ

คุณสมบัติผลิตภัณฑ์:
1. การสูญเสียแรงดันต่ำ ต้นทุนการดำเนินงานต่ำ และความสำคัญในการประหยัดพลังงานมากขึ้น
2. โครงสร้างที่เรียบง่าย ไม่มีชิ้นส่วนที่เคลื่อนย้ายได้ ไม่มีการสึกหรอ ไม่จำเป็นต้องบำรุงรักษาทางกล
3. ช่วงการวัดกว้างถึง 10:1 (สามารถขยายได้สำหรับกรณีพิเศษ)
4. การใช้หน่วยประมวลผลกลาง CPU ที่ใช้พลังงานต่ำและ LCD ด้วยการออกแบบที่ใช้พลังงานต่ำและการใช้พลังงานต่ำ แบ่งออกเป็นประเภทท้องถิ่นที่ใช้พลังงานจากแบตเตอรี่ (แบตเตอรี่มีอายุการใช้งาน 2 ปี) และประเภทการส่งสัญญาณระยะไกลที่ใช้พลังงานจากแบตเตอรี่ เช่นเดียวกับประเภทการส่งสัญญาณระยะไกลที่ขับเคลื่อนจากภายนอกพร้อมประสิทธิภาพที่เสถียรและเชื่อถือได้
5. วงจรมีการบูรณาการสูง มีความก้าวหน้าทางเทคโนโลยี และไม่มีการดริฟท์หรือการกระตุ้นตัวเอง โดยจะแสดงพารามิเตอร์ต่างๆ เช่น อุณหภูมิ ความดัน อัตราการไหลทันที อัตราการไหลสะสม ความหนาแน่น และความถี่บนไซต์งาน การชดเชยเสถียรภาพแรงดันไฟฟ้าสามารถนำไปใช้กับสื่อที่ทดสอบได้
6. การใช้การออกแบบปุ่มที่ซ่อนอยู่และการจัดการเมนูรหัสผ่าน ช่วยป้องกันบุคลากรที่ไม่ได้รับอนุญาตจากการปรับเปลี่ยนเครื่องมือได้อย่างมีประสิทธิภาพ และตั้งค่าพารามิเตอร์เครื่องมือบนเว็บไซต์ได้อย่างง่ายดาย
7. เครื่องมือได้รับการออกแบบด้วยเอาต์พุตพัลส์ดิจิตอลและยังมีเอาต์พุตกระแส 4-20mA สองสาย ด้วยโปรโตคอล HART มีอินเทอร์เฟซการสื่อสาร RS485
8. ฟังก์ชั่นการจัดเก็บข้อมูลแบบเรียลไทม์เฉพาะช่วยให้มั่นใจได้ว่าข้อมูลภายในจะไม่สูญหายในทุกสถานการณ์
9. การใช้ส่วนประกอบการตรวจจับคริสตัลเพียโซอิเล็กทริก มีความน่าเชื่อถือสูงและสามารถทำงานได้ในช่วง -20~280 ° C
10. มีประเภทการ์ดแปลน DN25-300; ประเภทการแทรกหน้าแปลน DN300-2000
11. ระดับการป้องกันการระเบิด: Exd lI BT4
12. ระดับการป้องกัน: IP65

จุดขายหลัก:
1. โครงสร้างที่เรียบง่ายและทนทาน: ภายในไม่มีชิ้นส่วนที่เคลื่อนไหวหรือสึกหรอ มีอายุการใช้งานยาวนานและปริมาณงานบำรุงรักษาต่ำ
2. ช่วงกว้าง: สามารถวัดก๊าซ ไอระเหย และของเหลว ด้วยอัตราส่วนช่วงกว้างและความสามารถในการวัดอัตราการไหลทั้งสูงและต่ำ
3. ความแม่นยำที่เสถียรและความสามารถในการปรับให้เข้ากับสื่อหลายชนิดได้: เครื่องมือชิ้นเดียวสามารถวัดของเหลว ก๊าซ และไอน้ำอิ่มตัว/ร้อนยวดยิ่ง โดยมีความสามารถรอบด้านสูง
4. เอาต์พุตสัญญาณอัจฉริยะ: อัตราการไหลทันทีและสะสมของ LCD ในพื้นที่ รองรับ 4-20mA พัลส์ RS485‑Modbus สะดวกในการเชื่อมต่อกับระบบ PLC บน

อุตสาหกรรมการประยุกต์ใช้:
1. อุตสาหกรรมทำความร้อนด้วยความร้อน: หม้อไอน้ำ, การวัดปริมาณไอน้ำแบบท่อความร้อน, การตั้งถิ่นฐานของความร้อน
2. อุตสาหกรรมปิโตรเคมี: การตรวจสอบการไหลของก๊าซในกระบวนการและตัวกลางของเหลวต่างๆ
3. อุตสาหกรรมอาหารและยา: อากาศอัด ไอน้ำในกระบวนการ และการควบคุมการไหลของน้ำในการผลิต
4. สาธารณูปโภคของเทศบาล: การวัดแหล่งพลังงานสาธารณะ เช่น อากาศอัด ก๊าซ และน้ำหมุนเวียน

ติดต่อเรา
พ.ศV：เครื่องวัดอัตราการไหลลอยโลหะ XG-JF ซีรี่ส์ถัดไป：เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าอัจฉริยะ XG-LDE
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: เครื่องวัดอัตราการไหลแบบวอร์เท็กซ์สามารถวัดสื่อใดได้บ้าง
ตอบ: สามารถตรวจวัดของเหลว ก๊าซ ไอระเหยอิ่มตัว และไอร้อนยวดยิ่งได้ ไม่สามารถวัดตัวกลางที่มีอนุภาคของแข็งจำนวนมากและมีความหนืดสูงซึ่งเสี่ยงต่อการเกิดตะกรัน ซึ่งอาจทำให้โพรบเสียหายได้ง่ายและส่งผลต่อการวัด

คำถามที่ 2: อะไรคือสาเหตุของความผันผวนอย่างมากในการอ่านค่าการไหลของเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์
ตอบ: สาเหตุทั่วไปคืออัตราการไหลของท่อต่ำ การสั่นสะเทือนของท่อขนาดใหญ่ ส่วนท่อตรงต้นน้ำและปลายน้ำไม่เพียงพอ และมีฟองอากาศจำนวนมากในตัวกลาง จัดลำดับความสำคัญเพื่อให้แน่ใจว่าส่วนท่อตรงด้านหน้าและด้านหลังเพียงพอ หลีกเลี่ยงแหล่งกำเนิดการสั่นสะเทือน เช่น ปั๊มและวาล์ว และปรับปรุงสภาพการทำงาน

คำถามที่ 3: ข้อกำหนดในการติดตั้งส่วนท่อตรงในเครื่องวัดอัตราการไหลแบบวอร์เท็กซ์มีอะไรบ้าง
ตอบ: เพื่อให้มั่นใจในความแม่นยำในการวัด โดยทั่วไปจำเป็นต้องใช้ส่วนท่อตรงที่มีเส้นผ่านศูนย์กลาง 15-20 เท่าจากต้นน้ำ และส่วนท่อตรงที่มีเส้นผ่านศูนย์กลาง 5-10 เท่าจะต้องอยู่ในปลายทาง พยายามหลีกเลี่ยงส่วนประกอบที่มีความปั่นป่วน เช่น ส่วนโค้ง วาล์ว และตัวปั๊มให้มากที่สุด มิฉะนั้นอาจทำให้เกิดความคลาดเคลื่อนในการวัดได้

คำถามที่ 4: จะเลือกระหว่างเครื่องวัดการไหลแบบ vortex และเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าได้อย่างไร?
ตอบ: เลือกมิเตอร์กระแสน้ำวนสำหรับตรวจวัดไอน้ำ ก๊าซ และของเหลวที่ไม่นำไฟฟ้า โฟลว์มิเตอร์แบบแม่เหล็กไฟฟ้าถูกเลือกสำหรับการวัดของเหลวที่เป็นสื่อกระแสไฟฟ้า เช่น สิ่งปฏิกูล กรด ด่าง และโคลน โดยขึ้นอยู่กับประเภทของตัวกลางที่จะวัด

รุ่น DN (มม.) ช่วงการไหล (m³/h) ความแม่นยำ
ของเหลว แก๊ส ไอน้ำ
XG-LUGB-25 25 1.0-12 8.8-124 7-124 1.0
1.5
XG-LUGB-32 32 1.5-20 15-200 12-200
XG-LUGB-40 40 2.0-26 23-300 18-300
XG-LUGB-50 50 3-56 35-450 28-450
XG-LUGB-65 65 4.8-96 63-820 50-820
XG-LUGB-80 80 7.2-145 90-1200 75-1200
XG-LUGB-100 100 11-224 142-1950 120-1950
XG-LUGB-125 125 18-352 220-3000 175-3000
XG-LUGB-150 150 26-512 320-4400 260-4400
XG-LUGB-200 200 45-920 565-7800 440-7800
XG-LUGB-250 250 70.4-1200 850-12400 720-12400
XG-LUGB-300 300 100-2020 1250-17500 1020-17500
ประเภทการแทรก (ความเร็วการไหลที่จุดศูนย์กลางการแทรก)
XG-LUGB-300 300 127-1650 1810-13500 1260-13500
XG-LUGB-400 400 226-2950 3250-23800 2250-23800
XG-LUGB-500 500 353-4600 5560-37800 3500-37800
XG-LUGB-600 600 510-6620 7320-54600 5100-54600
XG-LUGB-800 800 910-11800 13200-96700 9100-96700
XG-LUGB-1000 1000 1450-18500 20100-151600 14500-151600
XG-LUGB-1200 1200 2050-26650 27500-209000 20500-209000
XG-LUGB-1500 1500 3200-40300 45500-335000 32000-335000
XG-LUGB-2000 2000 5600-71400 80200-608600 56000-608600

วัสดุตัวเรือน: สแตนเลส, เหล็กคาร์บอน
ความดันที่กำหนด: เซนเซอร์ชนิดมาตรฐาน: 1.0 MPa ถึง 4.0 MPa; เซนเซอร์ชนิดแรงดันสูง: 6.3 MPa ถึง 42 MPa (สั่งพิเศษ)

ตารางการเลือกมิเตอร์วัดการไหล

XG-LUGB เครื่องวัดอัตราการไหลอัจฉริยะ Vortex
เส้นผ่านศูนย์กลางที่กำหนด —XXX 50 หมายถึง DN50
วัดกลาง 1 ของเหลว
2 แก๊ส
3 ไอน้ำ
ประเภทโครงสร้าง 2 ชนิดหน้าแปลนเวเฟอร์แบบเต็มรู
3 ประเภทการแทรกแบบง่าย
4 ประเภทการสอดบอลวาล์ว
5 ประเภทแรงดันสูง
6 ประเภทใต้น้ำ
7 ชนิดป้องกันการกัดกร่อน
ประเภทสัญญาณเอาท์พุต 0 เอาต์พุต (ค่าเริ่มต้น)
1 4 – 20 มิลลิแอมป์
2 ชีพจร
3 ฮาร์ท
4 อาร์เอส485
โหมดการชดเชย 0 ไม่มีการชดเชย
1 การชดเชยอุณหภูมิเท่านั้น
2 การชดเชยแรงดันเท่านั้น
3 การชดเชยอุณหภูมิและความดัน
อุณหภูมิ T1 อุณหภูมิต่ำ (อุณหภูมิ ≤ 80 °C)
ที2 อุณหภูมิสูง (อุณหภูมิ ≥ 80 °C)
ความกดดัน ป1 ความดันปกติ
ป2 แรงดันสูง
สภาพแวดล้อมการดำเนินงาน 1 สภาพแวดล้อมปกติ
2 สภาพแวดล้อมที่ป้องกันการระเบิด
พาวเวอร์ซัพพลาย 1 แบตเตอรี่ภายใน (ไม่มีเอาต์พุต)
2 แบตเตอรี่ภายนอก 24 V แหล่งจ่ายไฟคู่
3 24 VDC เท่านั้น
ช่วงการไหล —XXX ตัวอย่าง: 1000 หมายถึงอัตราการไหลสูงสุดที่ 1000 m³/h
