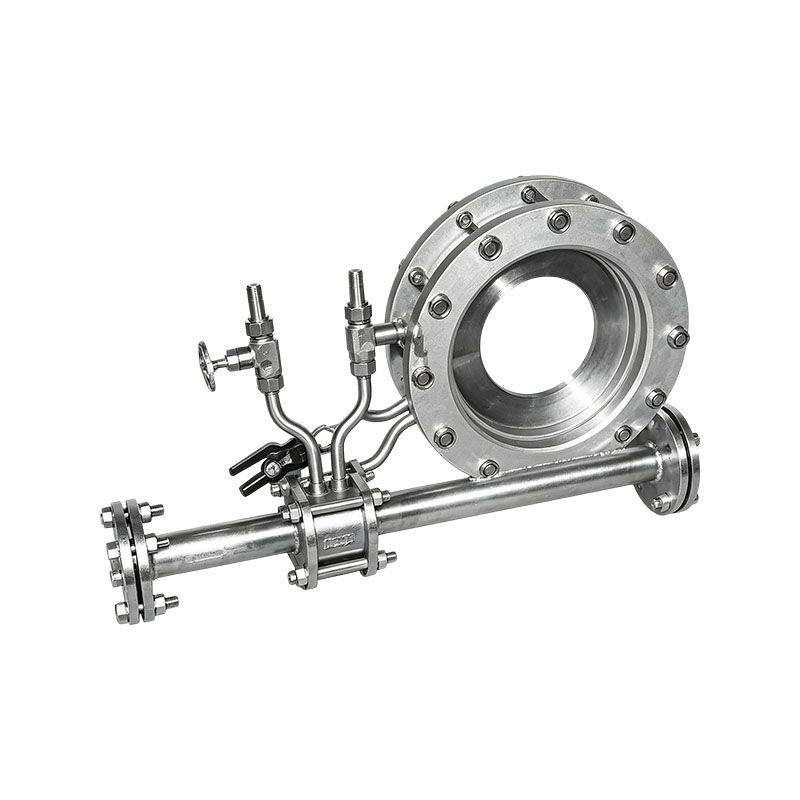

อุปกรณ์ควบคุมปริมาณการวัดการไหล XG-LG ซีรี่ส์

มิเตอร์วัดอัตราการไหลแบบปากเป็นเครื่องวัดอัตราการไหลแบบแรงดันต่าง ซึ่งเป็นตัวแทนของอุปกรณ์วัดการไหลที่ได้รับการยอมรับมากที่สุดในอดีตในการผลิตทางอุตสาหกรรม โดยจัดแสดงประเภทที่หลากหลาย เทคโนโลยีที่สมบูรณ์ และการใช้งานที่กว้างขวาง

คุณสมบัติผลิตภัณฑ์:
1. โครงสร้างที่เรียบง่าย ติดตั้งง่าย การดำเนินงานที่เชื่อถือได้ ต้นทุนต่ำ และความแม่นยำในระดับหนึ่ง
สามารถตอบสนองความต้องการของการผลิตทางอุตสาหกรรม
2. ด้วยประวัติอันยาวนาน ข้อมูลการทดลองที่หลากหลายและเชื่อถือได้ รวมถึงการออกแบบและการประมวลผลที่ได้มาตรฐาน
มาตรฐานสากลสำหรับอุปกรณ์ควบคุมปริมาณมาตรฐาน (แผ่นปาก หัวฉีด และ Venturi) คือ
ISO 5167 และได้รับการแก้ไขหลายครั้ง ตราบใดที่ส่วนประกอบการควบคุมปริมาณได้รับการออกแบบและประมวลผลตามมาตรฐาน
จำเป็นต้องมีการสอบเทียบการไหลจริงเพื่อกำหนดช่วงของความไม่แน่นอน
3. แผ่นปากมาตรฐานเหมาะสำหรับเส้นผ่านศูนย์กลาง 50~3000 มม. โดยมี β 0.2~0.75
4. หัวฉีดมาตรฐานเหมาะสำหรับเส้นผ่านศูนย์กลาง 50~500 มม. โดยมี β 0.2~0.8
5. หัวฉีดแบบคอยาวเหมาะสำหรับเส้นผ่านศูนย์กลาง 50-630 มม. โดยมี β 0.2-0.8
6. การประมวลผลทางกลของท่อ Venturi ที่มีเส้นผ่านศูนย์กลาง 50-250 มม. และค่า β 0.2-0.75
7. แผ่นเหล็กเชื่อมหยาบที่มีเส้นผ่านศูนย์กลางท่อ Venturi 200-1200 มม. และค่า β 0.2-0.70
8. เส้นผ่านศูนย์กลางของท่อ Venturi แบบหล่อหยาบคือ 100-800 มม. โดยมีค่า β 0.2-0.75
9. เส้นผ่านศูนย์กลางของหัวฉีด Venturi คือ 65-500 มม. โดยมีค่า β 0.316-0.775
10. เส้นผ่านศูนย์กลางแผ่นรูกลม 1/4 ≤ 500 มม. βคือ 0.245~0.6
11. เส้นผ่านศูนย์กลางของแผ่นปากประชากรทรงกรวยคือ ≤ 500 มม. และ β คือ 0.1~0.316
12. เส้นผ่านศูนย์กลางของแผ่นปากคู่คือ 40-100 มม. และβคือ 0.2-0.75
13. เส้นผ่านศูนย์กลางของแผ่นรูเล็กน้อยกว่า 50 มม. และ β คือ 0.2~0.75
14. เส้นผ่านศูนย์กลางของแผ่นรูเล็กที่ซ่อนอยู่คือ ≤ 50 มม. และ β คือ 0.2~0.75
15. เส้นผ่านศูนย์กลางของแผ่นปากเลนส์แรงดันสูงคือ ≤ 250 มม. และ β คือ 0.2~0.75
16. แผ่นปากขอบกว้างมีเส้นผ่านศูนย์กลาง 50-400 มม. และ β 0.2-0.75 17. เส้นผ่านศูนย์กลางของแผ่นเจาะรูกลมคือ 50-2000 มม. โดยมีค่าβ 0.1-0.8
18. แผ่นปากเยื้องศูนย์ที่มีเส้นผ่านศูนย์กลาง 100-1,000 มม. และ β 0.46-0.84
19. แผ่นปลายปาก (หัวฉีด) มีเส้นผ่านศูนย์กลาง 100-1,000 มม. และβ 0.46-0.84
20. ช่วงความดันของอุปกรณ์ควบคุมปริมาณข้างต้นคือ 0 ~ 42MPa และอุณหภูมิจะถูกกำหนดโดยวัสดุ
21. ท่อ Venturi คู่แบบปกปิด เส้นผ่านศูนย์กลางระบุของท่อส่วนวงกลม: DN = 300 มม. ~ 6000 มม. ความกว้าง x ความสูงของท่อส่วนสี่เหลี่ยม: WxH (มม.) = 300x300~6000x6000 และท่อพื้นผิวเรขาคณิตอื่น ๆ ที่มีเส้นผ่านศูนย์กลางระบุเท่ากัน DN และมีความกว้างและความสูงต่างกัน ความดันที่กำหนด: PN ≤ 2.5MPa กำหนดโดยอุณหภูมิและวัสดุในการทำงาน ค่าความดันแตกต่าง: (0 ~ 100) kPa ข้อผิดพลาดในการวัดซ้ำ (ความเสถียร): ± 10Pa
22. อุปกรณ์ตรวจวัดลมปีกเหมาะอย่างยิ่งสำหรับการวัดการไหลของอากาศขนาดใหญ่ โดยมีการวัดที่เสถียร ความไวสูง การชดเชยการสูญเสียแรงดัน และความแม่นยำสูง
23. การออกแบบอุปกรณ์ตรวจวัดลมประกอบด้วยอินเทอร์เฟซการเป่าแบบย้อนกลับและอุปกรณ์ระบายฝุ่น ซึ่งเป็นประโยชน์ต่อการบำรุงรักษาผลิตภัณฑ์และเพิ่มผลผลิตของผลิตภัณฑ์
ความน่าเชื่อถือ
24. เทคโนโลยีการประมวลผลและการทดสอบขั้นสูงและซับซ้อนช่วยเพิ่มความแม่นยำและเสถียรภาพของผลิตภัณฑ์อย่างมาก
25. ส่วนประกอบการควบคุมปริมาณที่สมบูรณ์ถูกรวมเข้ากับเทคโนโลยีอิเล็กทรอนิกส์ขั้นสูงเพื่อสร้างอุปกรณ์วัดการไหลแบบบูรณาการอัจฉริยะพร้อมจอแสดงผลการไหลในสถานที่และเอาต์พุตสัญญาณหลายรายการ (4-20mA, พัลส์, พร้อมโปรโตคอล HART)
26. การออกแบบวงจรพลังงานต่ำช่วยลดการใช้พลังงาน เพิ่มความเสถียรและความน่าเชื่อถือของระบบ ระบบรวมมีแหล่งจ่ายไฟแบตเตอรี่และตัวเลือก 24VDC ภายนอก ซึ่งสะดวกในการติดตั้งและใช้งาน

จุดขายหลัก:
1. การกำหนดมาตรฐานนั้นสมบูรณ์แล้วและไม่จำเป็นต้องมีการสอบเทียบการไหลจริง: เป็นไปตามมาตรฐาน GB/T2624 และ ISO5167 ส่วนประกอบควบคุมปริมาณมาตรฐานสามารถนำมาใช้โดยตรงในการวัดหลังจากประมวลผลตามข้อกำหนดเฉพาะ รองรับการตกลงการค้าและการตรวจสอบย้อนกลับการวัด
2. ไม่มีชิ้นส่วนที่เคลื่อนไหว ทนทานและมั่นคง: ส่วนประกอบการควบคุมปริมาณทางกลบริสุทธิ์ ไม่มีองค์ประกอบการหมุน/การตรวจจับ ทนต่ออุณหภูมิสูงและแรงดันสูง การทำงานระยะยาวที่เชื่อถือได้ อายุการใช้งานยาวนาน การบำรุงรักษาขั้นพื้นฐานต่ำ
3. การปรับตัวปานกลางได้หลากหลาย: สามารถวัดก๊าซ ไอระเหย และของเหลว รองรับของเหลวแบบเฟสเดียว และบางรุ่นสามารถปรับให้เข้ากับตัวกลางสกปรกที่มีสิ่งสกปรกจำนวนเล็กน้อย การครอบคลุมเส้นผ่านศูนย์กลางของท่อนั้นกว้างขวาง
4. ต้นทุนโดยรวมต่ำ การจับคู่ที่ยืดหยุ่น: โครงสร้างที่เรียบง่าย ประหยัด สามารถจับคู่กับเครื่องส่งสัญญาณความดันแตกต่างยี่ห้อใดก็ได้ สามารถเลือกได้หลายประเภท เช่น แผ่นปาก หัวฉีด เวนทูรี วีโคน ฯลฯ ตามสภาพการทำงาน

อุตสาหกรรมการประยุกต์ใช้:
1. อุตสาหกรรมพลังงาน: ไอน้ำหม้อไอน้ำของโรงไฟฟ้า อากาศหลัก/รอง น้ำหมุนเวียน การวัดพลังงานก๊าซธรรมชาติ และการบัญชีการใช้พลังงาน
2. อุตสาหกรรมปิโตรเคมี: แปรรูปของเหลววัตถุดิบ, ก๊าซกระบวนการแรงดันสูง, ไอน้ำ, การตรวจสอบการไหลของท่อกลั่น, อัตราส่วนวัสดุ, การวัดการส่งมอบการค้า
3. อุตสาหกรรมโลหะวิทยา: การตรวจจับการไหลของก๊าซเตาหลอม ก๊าซไอเสียคอนเวอร์เตอร์ น้ำหล่อเย็น อากาศอัด การควบคุมสภาพเตาหลอม และสถิติพลังงาน
4. การทำความร้อน/พลังงานเทศบาล: การสูบจ่ายไอน้ำ น้ำร้อน และท่อส่งก๊าซธรรมชาติในเครือข่ายการทำความร้อน การชาร์จเพื่อให้ความร้อน และการปรับสมดุลการไหลของท่อ
