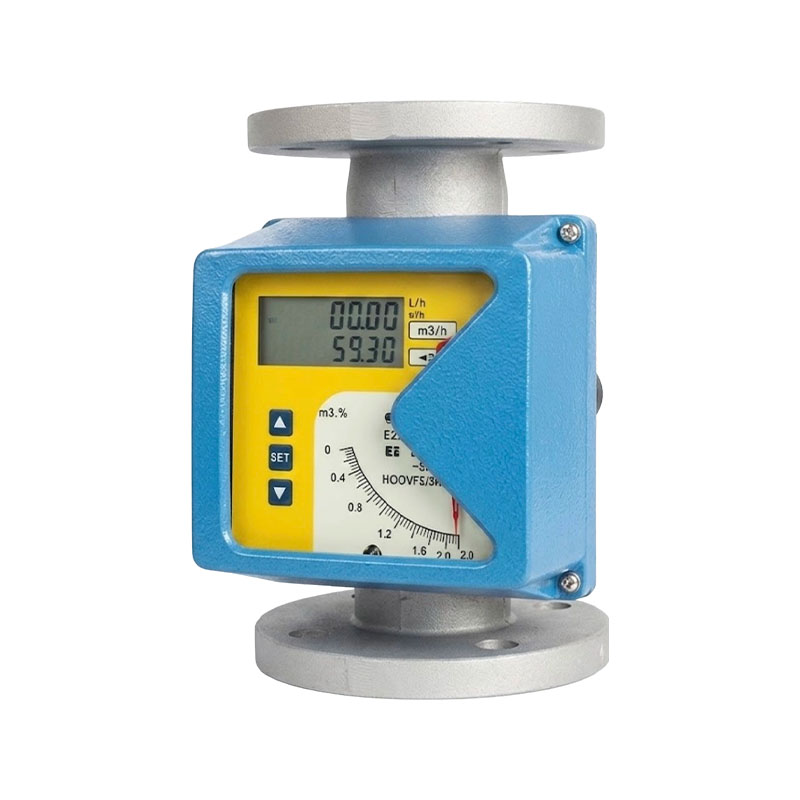

เครื่องวัดอัตราการไหลลอยโลหะ XG-JF ซีรี่ส์

เครื่องวัดอัตราการไหลของโลหะลอย XG-JF ซีรี่ส์เป็นเครื่องมือวัดการไหลของพื้นที่แบบแปรผัน มีลักษณะขนาดเล็ก ระยะการตรวจจับกว้าง และใช้งานง่าย สามารถใช้วัดอัตราการไหลของของเหลว ก๊าซ และไอระเหย เหมาะอย่างยิ่งสำหรับการวัดอัตราการไหลของตัวกลางที่มีความเร็วต่ำและไหลต่ำ

คุณสมบัติผลิตภัณฑ์:
1. เครื่องวัดอัตราการไหลแบบลอยมีทั้งแบบแสดงผลในสถานที่และแบบส่งสัญญาณระยะไกลอัจฉริยะ ประเภทการส่งข้อมูลระยะไกลอัจฉริยะใช้ชิปคอมพิวเตอร์ประสิทธิภาพสูง เอาต์พุตสัญญาณหลายตัว และการจัดเก็บข้อมูลขั้นสูง พร้อมการกู้คืนข้อมูลและการสำรองข้อมูลเพื่อให้มั่นใจในความปลอดภัยของข้อมูล
2. ตามโครงสร้างท่อวัดที่แตกต่างกัน เครื่องวัดอัตราการไหลแบบท่อโลหะ XG-JF ซีรีส์แบ่งออกเป็น 50, 51, 52 และ 53 ประเภท สามารถเลือกรูปแบบท่อวัดที่แตกต่างกันได้ตามความต้องการของผู้ใช้ ซึ่งช่วยปรับปรุงการบำรุงรักษาและการทำความสะอาดให้ดียิ่งขึ้น
3. ข้อกำหนดสำหรับส่วนท่อตรงไม่สูง โดยมีอัตราส่วนการไหลที่กว้างขึ้น 10:1 และช่วงการวัด 1-2000001/ชม. สำหรับน้ำ (20 ° C) ว่างเปล่า (20°C, 0.1013MPa) 0.03-4000m3/ชม.
4. ตัวบ่งชี้ที่ละเอียดอ่อนแบบแกนเดียวความสามารถในการเชื่อมต่อแม่เหล็กแบบไม่สัมผัส
5. ตัวเลือกเสริม ได้แก่ ระบบสองบรรทัด แบตเตอรี่ และแหล่งจ่ายไฟ AC
6. เหมาะสำหรับอุณหภูมิสูง ความดันสูง และมีฤทธิ์กัดกร่อนรุนแรง
7. ฟังก์ชั่นการสอบเทียบหลายพารามิเตอร์; ความแม่นยำ: 1.0% F.S., 1.5% F.S.

จุดขายหลัก:
1. ทนต่ออุณหภูมิสูงและแรงดันสูง: โครงสร้างท่อโลหะสามารถทนต่ออุณหภูมิปานกลางและแรงกดดันในการทำงานสูง ปรับให้เข้ากับสภาพการทำงานที่รุนแรง และไม่สามารถแทนที่ด้วยกระจกลอยได้
2. ความสามารถในการปรับตัวที่แข็งแกร่ง: สามารถตรวจวัดก๊าซและของเหลวได้ ทำให้ตัวกลางมีสารเจือปนจำนวนเล็กน้อย ทนทานต่อการสั่นสะเทือน และเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงในไซต์งาน
3. การแสดงผลในสถานที่ใช้งานง่าย: ไม่จำเป็นต้องมีแหล่งจ่ายไฟเพื่ออ่านอัตราการไหลบนไซต์โดยตรง และบางรุ่นมาพร้อมกับเอาต์พุตการส่งสัญญาณระยะไกล สร้างสมดุลในการรับชมในสถานที่และการรับสัญญาณระยะไกล
4. การบำรุงรักษาที่ง่ายและเชื่อถือได้: โครงสร้างที่เรียบง่าย ชิ้นส่วนที่เคลื่อนไหวน้อย อัตราความล้มเหลวต่ำ ติดตั้งง่าย และค่าบำรุงรักษาต่ำในระยะต่อมา

อุตสาหกรรมการประยุกต์ใช้:
1. อุตสาหกรรมปิโตรเคมี: วัดการตรวจสอบการไหลของของเหลวในกระบวนการต่างๆ ตัวทำละลาย และก๊าซ
2. การบำบัดน้ำและการปกป้องสิ่งแวดล้อม: การวัดการไหลของน้ำเสีย น้ำบริสุทธิ์ และปริมาณสารเคมี
3. เหล็กโลหะวิทยา: การตรวจจับการไหลของน้ำหล่อเย็น ก๊าซในกระบวนการ และตัวกลางเสริม
4. พลังงานและไฟฟ้า: การวัดอัตราการไหลของไอน้ำ อากาศอัด และตัวกลางเสริมต่างๆ ในโรงไฟฟ้า

ติดต่อเรา
พ.ศV：XG-CSL เครื่องวัดอัตราการไหลอัลตราโซนิกอัจฉริยะถัดไป：เครื่องวัดอัตราการไหลน้ำวนอัจฉริยะรุ่น XG-LUGB
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: โฟลมิเตอร์แบบโลหะลอยสามารถวัดตัวกลางที่มีสารเจือปนจำนวนเล็กน้อยได้หรือไม่
ตอบ: สามารถตรวจวัดตัวกลางของเหลวและก๊าซที่มีอนุภาคเจือปนจำนวนเล็กน้อยได้ แต่ไม่เหมาะสำหรับตัวกลางที่มีความหนืดสูง อนุภาคขนาดใหญ่ และตัวกลางที่มีขนาดสูง สิ่งเจือปนที่มากเกินไปสามารถดักจับลูกลอยได้ง่าย ส่งผลให้การวัดค่าไม่ถูกต้อง ขอแนะนำให้ทำการกรองล่วงหน้าบนตัวกลาง

คำถามที่ 2: เครื่องวัดการไหลแบบลอยโลหะต้องใช้แหล่งจ่ายไฟเพื่อแสดงอัตราการไหลหรือไม่?
ตอบ: ตัวบ่งชี้พื้นฐานที่ไซต์งานไม่จำเป็นต้องใช้แหล่งจ่ายไฟและสามารถอ่านอัตราการไหลบนไซต์ได้โดยตรง รุ่นที่มีฟังก์ชันการส่งผ่านระยะไกลและเอาต์พุตแจ้งเตือนขนาด 4-20mA ต้องใช้แหล่งจ่ายไฟภายนอกเพื่อส่งสัญญาณออกไปยังระบบควบคุม

คำถามที่ 3: ข้อกำหนดบังคับสำหรับการติดตั้งมิเตอร์โฟลว์โลหะมีอะไรบ้าง
ตอบ: จะต้องติดตั้งในแนวตั้ง และตัวกลางจะไหลผ่านเครื่องมือจากล่างขึ้นบน เพื่อหลีกเลี่ยงการสั่นสะเทือนที่รุนแรง ให้รักษาส่วนท่อตรงที่เหมาะสมไว้ทั้งด้านหน้าและด้านหลัง และอย่าใช้ท่อในแนวนอนหรือกลับหัว มิฉะนั้นจะส่งผลโดยตรงต่อความแม่นยำในการวัด

Q4: วิธีการเลือกระหว่างเครื่องวัดการไหลแบบลอยโลหะและเครื่องวัดการไหลแบบลอยตัวของหลอดแก้ว?
ตอบ: แนะนำให้ใช้โลหะลอยสำหรับสภาวะที่มีอุณหภูมิสูง ความดันสูง และการสั่นสะเทือน หลอดแก้วมีต้นทุนต่ำและมีทัศนวิสัยที่ดี แต่มีความต้านทานต่อแรงดันและอุณหภูมิที่จำกัด เปราะบาง และไม่เหมาะสำหรับงานไวไฟ ระเบิด แรงดันสูง e และสภาพการทำงานที่รุนแรง

คู่มือการเลือก: XG-JF- A- B - C - D - E

โครงสร้างท่อวัด (A) วัสดุเปียก (B) ขนาดท่อ (C) โครงสร้างเพิ่มเติม (D)
0 เข้าจากด้านล่างออกจากด้านบน R0 0Cr18Ni12Mo2Ti รป ไฟเบอร์ DN15, DN150
DN25, DN200
DN50
DN80
DN100 		ไม่มี
1 เข้าจากด้านล่าง ออกแนวนอนจากด้านบน R1 321 Ti: โลหะผสมไทเทเนียม โลหะผสมไทเทเนียม T แจ็คเก็ต
2 ในแนวนอนจากด้านล่าง ออกตามแนวนอนจากด้านบน R2 302 Z หมาดๆ
3ร เข้าจากทางขวาออกจากทางซ้าย R4 304 G อุณหภูมิสูง
3ลิตร เข้าจากซ้ายออกทางขวา อาร์แอล 316K Y แรงดันสูง
รหัสประเภทตัวบ่งชี้ (E)
ม1 ตัวบ่งชี้ท้องถิ่น — ตัวเรือนทรงสี่เหลี่ยม ตัวชี้เชิงกลแสดงการไหลทันที
M2 ตัวเรือนสี่เหลี่ยม ตัวชี้เชิงกลแสดงการไหลทันที LCD แสดงการไหลทันที/สะสม
ม3 ตัวเรือนทรงกลม ไฟแสดงมัลติฟังก์ชั่น
(ไม่มี) ม1 / M4 indicators only
A แหล่งจ่ายไฟ 85–265 VAC 50 Hz, เอาต์พุต 4–20 mA, อุปกรณ์เสริมแบ็คไลท์, สัญญาณเตือนรีเลย์
B ใช้พลังงานจากแบตเตอรี่ ไม่มีสัญญาณเอาท์พุต ไม่มีแสงพื้นหลัง ไม่มีสัญญาณเตือน — M2 / M4 เท่านั้น
C แหล่งจ่ายไฟแบบสองสาย 24 VDC, เอาต์พุต 4–20 mA, ไม่มีไฟแบ็คไลท์
D แหล่งจ่ายไฟ 24 VDC สาม/สี่สาย, เอาต์พุต 4–20 mA, ไฟแบ็คไลท์เสริม
(ไม่มี) ปกติไม่ป้องกันการระเบิด
i ปลอดภัยจากภายใน (Ex ia) — M2 / M4 เท่านั้น
d กันไฟ (Ex d) ตัวเรือนทรงกลม — M4 เท่านั้น
(ไม่มี) ไม่มีสัญญาณเตือนหรือพัลส์เอาท์พุต
K1 สัญญาณเตือนขีด จำกัด บนหรือเอาต์พุตพัลส์หนึ่งช่องสัญญาณ
K2 สัญญาณเตือนขีดจำกัดล่างหรือเอาต์พุตพัลส์หนึ่งช่องสัญญาณ
K3 สัญญาณเตือนขีดจำกัดบนและล่างหรือเอาต์พุตพัลส์สองช่องสัญญาณ
(ไม่มี) ไม่มีแสงไฟ
L พร้อมแสงไฟ
H โปรโตคอลฮาร์ต
M โปรโตคอล ModBus


อุณหภูมิของไหล: ชนิดมาตรฐาน: -80 ถึง 200°C; PTFE: 0 ถึง 85°C; ประเภทอุณหภูมิสูง: มากกว่า 400°C
อัตราความดัน: ประเภทมาตรฐาน: DN15 ถึง DN50: 4.0 MPa; DN80 ถึง DN200: 1.6 เมกะปาสคาล; ประเภทพิเศษ: DN15 ถึง DN50: 25 MPa; DN80 ถึง DN200: 16 เมกะปาสคาล; ประเภทแจ็คเก็ต: 1.6 MPa
ความหนืดปานกลาง: DN15 < 5 mPa·s (F15.1–F15.3); DN15 < 30 มิลลิปาสคาล·วินาที (F15.4–F15.8); DN25 π < 250 มิลลิปาสคาล·วินาที; DN50–150 < 300 mPa·s
