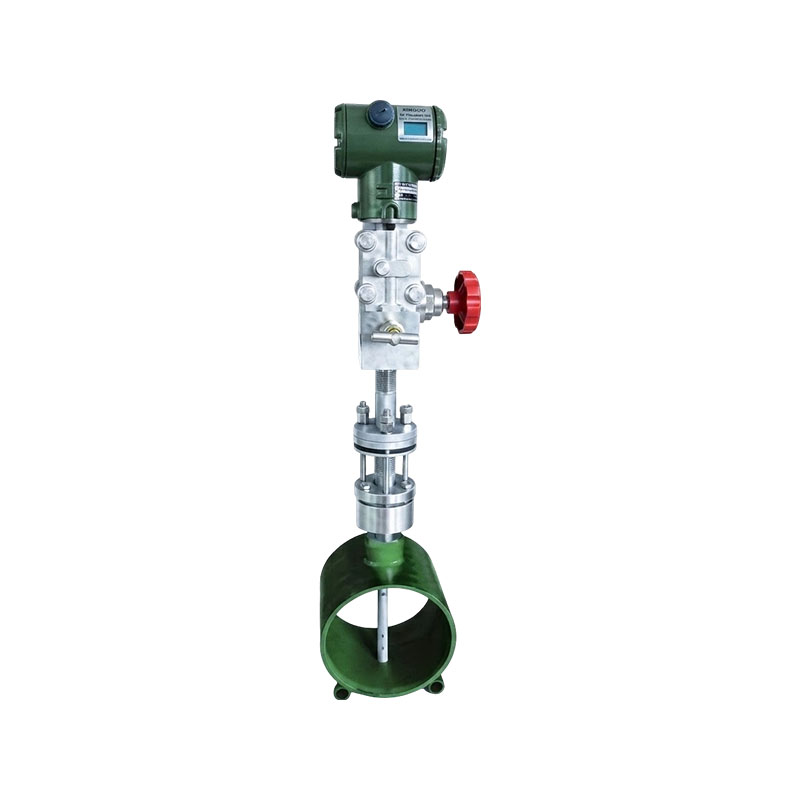

เครื่องวัดอัตราการไหล Velbar ชนิด XG-W

เครื่องวัดอัตราการไหล Velbar ประเภท XG-W เป็นเครื่องมือวัดที่มีความแม่นยำสูงซึ่งพัฒนาขึ้นตามหลักการวัดความเร็วของท่อ Pitot โดยใช้หลักอากาศพลศาสตร์ขั้นสูง และเสริมด้วยวิธีการทดสอบในอุโมงค์ลม เป็นเซ็นเซอร์วัดค่าความดันแตกต่างและอัตราเฉลี่ย อัตราการไหลแสดงด้วยความแตกต่างระหว่างความดันรวมโดยเฉลี่ยและความดันสถิตของเซ็นเซอร์ในของเหลว ซึ่งมักใช้ในการวัดอัตราการไหลของของเหลว ก๊าซ และไอระเหย

คุณสมบัติผลิตภัณฑ์:
1. พื้นผิวการวัดได้รับการออกแบบตามหลักอากาศพลศาสตร์ และหลังจากการประมวลผลแบบพิเศษ จะสามารถสร้างแรงฉุดของของไหลและแรงไหลของกระแสน้ำวนได้น้อยมาก
2. แรงดันสถิตย์ที่เกิดจากรูแรงดันสถิตที่ด้านข้างตั้งอยู่ก่อนจุดแยกระหว่างของไหลและเซ็นเซอร์ และเป็นสัญญาณแรงดันต่างที่เสถียรและไม่เต้นเป็นจังหวะ
3. โครงสร้างไม่มีชิ้นส่วนที่สามารถเคลื่อนย้ายได้ ซึ่งรับประกันอายุการใช้งานของเซ็นเซอร์และความเสถียรในระยะยาว
4. ความแม่นยำสูง (± 0.5 ~ 1.0% FS) และการทำซ้ำที่ดี (± 1.0%)
5. มิเตอร์นี้มีการสูญเสียแรงดันต่ำ ช่วยลดการใช้พลังงานได้อย่างมาก
6. ช่องแรงดันสถิตของมิเตอร์วัดการไหลอยู่ที่ทั้งสองด้านของเซ็นเซอร์ และไม่มีความไวต่อวัตถุแปลกปลอมและฝุ่นในตัวกลางอย่างมาก
7. โฟลว์มิเตอร์นี้โดยทั่วไปไม่ต้องบำรุงรักษา ติดตั้งง่าย และคุ้มค่า
8. เพื่อความสะดวกของผู้ใช้ เครื่องวัดอัตราการไหล Weiliba ของบริษัทของเราได้รวมและแยกโครงสร้าง
9. เครื่องวัดอัตราการไหลของพลังงานแบบบูรณาการอัจฉริยะใช้การออกแบบวงจรขั้นสูง พร้อมฟังก์ชั่นอันทรงพลัง การใช้พลังงานต่ำ หน้าจอ LCD ขนาดใหญ่สำหรับข้อมูลการไหล และการจัดเก็บข้อมูลภายในเพื่อความปลอดภัยของข้อมูล
10. ระบบมิเตอร์วัดอัตราการไหล Powerbar ในตัวสามารถขับเคลื่อนด้วยแบตเตอรี่และ 24VDC ภายนอก โดยมีเอาต์พุต 4-20mA สัญญาณพัลส์ และโปรโตคอล Hart

จุดขายหลัก:
1. การสูญเสียแรงดันเล็กน้อยและการใช้พลังงานต่ำ: ตามหลักการของการวัดท่อโดยเฉลี่ย การสูญเสียแรงดันจะต่ำกว่ามิเตอร์วัดการไหลแบบควบคุมปริมาณมาก ซึ่งช่วยประหยัดพลังงานและการใช้พลังงานในระหว่างการทำงานในระยะยาว และเหมาะสำหรับสภาพการทำงานต่อเนื่องที่มีเส้นผ่านศูนย์กลางท่อขนาดใหญ่
2. ข้อกำหนดปานกลางสำหรับส่วนท่อตรง: การออกแบบการแก้ไขโพรบต้องใช้ส่วนท่อตรงที่สั้นกว่าเมื่อเทียบกับแผ่นปาก ทำให้เหมาะสำหรับโครงการปรับปรุงที่มีพื้นที่ท่อจำกัดในไซต์งาน
3. โครงสร้างแบบรวม ไม่ต้องบำรุงรักษา: ไม่มีชิ้นส่วนกลไกที่เคลื่อนไหว แข็งแรงและทนต่อแรงกระแทก ไม่สวมใส่ง่าย โดยพื้นฐานแล้วไม่จำเป็นต้องบำรุงรักษาบ่อยครั้งหลังการติดตั้ง อายุการใช้งานยาวนาน
4. ช่วงกว้าง: สามารถบรรลุการวัดอัตราการไหลต่ำถึงสูงและเครื่องมือหนึ่งสามารถครอบคลุมช่วงการไหลขนาดใหญ่ การวัดของเหลว ก๊าซ และไอระเหย

อุตสาหกรรมการประยุกต์ใช้:
1. พลังงานความร้อนไฟฟ้า: ตรวจสอบการไหลของอากาศในหม้อไอน้ำ กระแสลมเหนี่ยวนำ ก๊าซหุงต้ม ไอน้ำ น้ำหมุนเวียน และก๊าซในโรงไฟฟ้า
2. อุตสาหกรรมโลหะวิทยา: การตรวจจับการไหลของก๊าซเตาหลอม ก๊าซเตาอบโค้ก อากาศอัด ก๊าซไอเสีย และน้ำหล่อเย็น
3. อุตสาหกรรมปิโตรเคมี: ก๊าซในกระบวนการ ไอน้ำประเภทต่างๆ ของเหลวในกระบวนการหมุนเวียน และการวัดและติดตามการไหลของท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่
4. HVAC เทศบาล: การตรวจวัดไอน้ำ ก๊าซ ก๊าซเสียจากอุตสาหกรรม และการไหลของอากาศในท่อระบายอากาศเพื่อการทำความร้อนจากส่วนกลางในเมือง

ติดต่อเรา
พ.ศV：เครื่องวัดอัตราการไหลท่อโค้ง XG-WGถัดไป：เครื่องวัดอัตราการไหล V-notch ซีรี่ส์ XG-V
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: Weiliba เหมาะสำหรับการวัดท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือไม่
ตอบ: เหมาะมาก. การนำหลักการของท่อความเร็วสม่ำเสมอมาใช้ ข้อได้เปรียบด้านความคุ้มทุนมีความโดดเด่นสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ โดยไม่จำเป็นต้องตัดท่อออก และสามารถติดตั้งปลั๊กอินออนไลน์ได้ ทำให้การก่อสร้างสะดวก

คำถามที่ 2: การตรวจวัดก๊าซสกปรกด้วย Velbar จะถูกปิดกั้นได้ง่ายหรือไม่
ตอบ: โพรบได้รับการออกแบบให้มีรูระบายแรงดันแบบชะล้างในตัว ซึ่งสามารถปรับตัวให้เข้ากับควันและก๊าซที่มีฝุ่นและสิ่งเจือปนได้ดี เมื่อปริมาณฝุ่นในตัวกลางสูงมาก แนะนำให้เลือกอุปกรณ์เป่าเพื่อป้องกันการอุดตันของรูต๊าปแรงดัน

คำถามที่ 3: อะไรคือความแตกต่างที่สำคัญระหว่างเครื่องวัดอัตราการไหล Velbar และ V-cone?
ตอบ: Weiliba เป็นของท่อความเร็วสม่ำเสมอ พร้อมการติดตั้งแบบปลั๊กอินและการสูญเสียแรงดันน้อยลง ทำให้เหมาะสำหรับก๊าซและปริมาตรอากาศที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ วี-โคนเป็นการติดตั้งแบบควบคุมปริมาณและไปป์ไลน์ ซึ่งมีความแม่นยำมากขึ้นในการตรวจวัดของเหลวและไอน้ำ

Q4: ข้อกำหนดในการติดตั้งส่วนท่อตรงโดย Weiliba มีอะไรบ้าง
ตอบ: เมื่อเปรียบเทียบกับแผ่นปาก ข้อกำหนดจะต่ำกว่า โดยทั่วไปต้องใช้ต้นน้ำ 8-12D และปลายน้ำ 3-5D แนะนำให้ติดตั้งใกล้กับข้อศอก วาล์ว และข้อต่อท่ออื่นๆ เพื่อให้ตรงตามข้อกำหนดสำหรับส่วนท่อตรงและรับประกันความแม่นยำในการวัด

เส้นผ่านศูนย์กลาง ท่อเหล็ก บังคับ 25–6,000 มม
ความแม่นยำในการวัด ±0.5–1.0 F.S.
การทำซ้ำ 1.00%
อุณหภูมิในการทำงาน –100–500 °ซ; สูงถึง 800 °C สำหรับการใช้งานพิเศษ
แรงดันใช้งาน 0–25 เมกะปาสคาล; สูงถึง 40 MPa สำหรับการใช้งานพิเศษ
ขีดจำกัดการวัดบน ขึ้นอยู่กับข้อกำหนดของกระบวนการและความแข็งแรงของโพรบ
ขีดจำกัดการวัดล่าง ขึ้นอยู่กับแรงดันต่างขั้นต่ำที่จำเป็นสำหรับการวัด
แก๊ส: แรงดันต่างขั้นต่ำ 0.025 kPa, ความเร็วการไหล 4.5 m/s
ของเหลว: แรงดันต่างขั้นต่ำ 0.260 kPa ความเร็วการไหล 0.6 เมตร/วินาที
ไอน้ำ: แรงดันต่างขั้นต่ำ 0.400 kPa ความเร็วการไหล 9.7 m/s
อัตราส่วนช่วง อัตราส่วนช่วง 10:1 โดยยังคงความแม่นยำไว้
สื่อที่เข้ากันได้ ก๊าซ ไอน้ำ และของเหลวไหลในทิศทางเดียวที่มีความหนืดไม่เกิน 10 เซนติพอยซ์
ข้อกำหนดมาตราท่อตรง โดยทั่วไปแล้ว 7D อัพสตรีมและ 3D ดาวน์สตรีม

ติดตั้งเครื่องส่งสัญญาณความดันแตกต่างและเครื่องคำนวณการไหลอัจฉริยะ
มีคอนเดนเซอร์สำหรับตรวจวัดไอน้ำ
ประเภทการเชื่อมต่อ: เชื่อมเต็ม, หน้าแปลน, เกลียว

ตารางการเลือกมิเตอร์วัดการไหล

XG-W เครื่องวัดอัตราการไหล Weili Ba
เส้นผ่านศูนย์กลางที่กำหนด -XXX 100 หมายถึง DN100
ประเภทโครงสร้าง Z ประเภทอัจฉริยะแบบบูรณาการ
L ประเภทรีโมท (แยก)
วัดกลาง 1 ของเหลว
2 แก๊ส
3 ไอน้ำ
ประเภทของร่างกาย 1 ประเภทท่อหน้าแปลน
2 ประเภทการแทรกหน้าแปลน
3 ประเภทการแทรก เกลียว
แรงดันสถิตของท่อ A 0 – 0.6 เมกะพาสคัล
B 0 – 1.0 เมกะปาสคาล
C 0 – 1.6 เมกะพาสคัล
D 0 – 2.5 เมกะปาสคาล
E 0 – 4.0 เมกะปาสคาล
F 0 – 6.3 เมกะปาสคาล
G 0 – 10 เมกะปาสคาล
H 0 – 16 เมกะปาสคาล
I 0 – 25 เมกะปาสคาล
J 0 – 40 เมกะปาสคาล
สภาพกระบวนการ 0 มาตรฐาน
1 ป้องกันการกัดกร่อน
2 อุณหภูมิสูง
3 ป้องกันการระเบิด
โหมดการชดเชย 0 ไม่มีการชดเชย
P การชดเชยแรงดันเท่านั้น
T การชดเชยอุณหภูมิเท่านั้น
Q การชดเชยแรงดันและอุณหภูมิเต็มรูปแบบ
สัญญาณเอาท์พุตแบบรวม 0 ไม่มี
1 4 – 20 มิลลิแอมป์
2 ชีพจร
3 ฮาร์ท
แหล่งจ่ายไฟแบบรวม 0 แบตเตอรี่ภายใน
1 แบตเตอรี่ 24 VDC เลือกได้แบบคู่
2 ภายนอก 24 VDC
