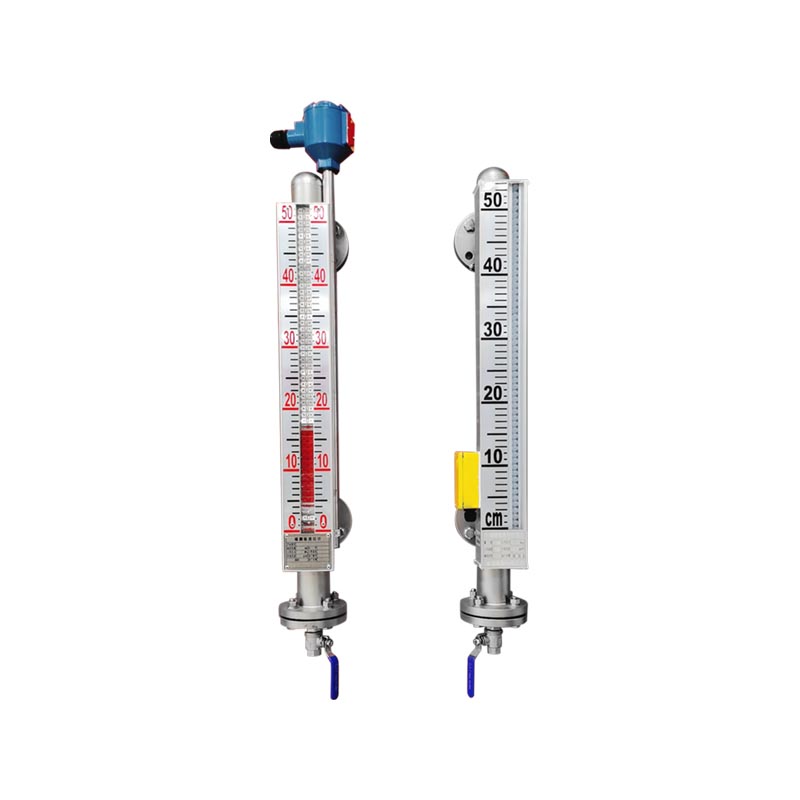

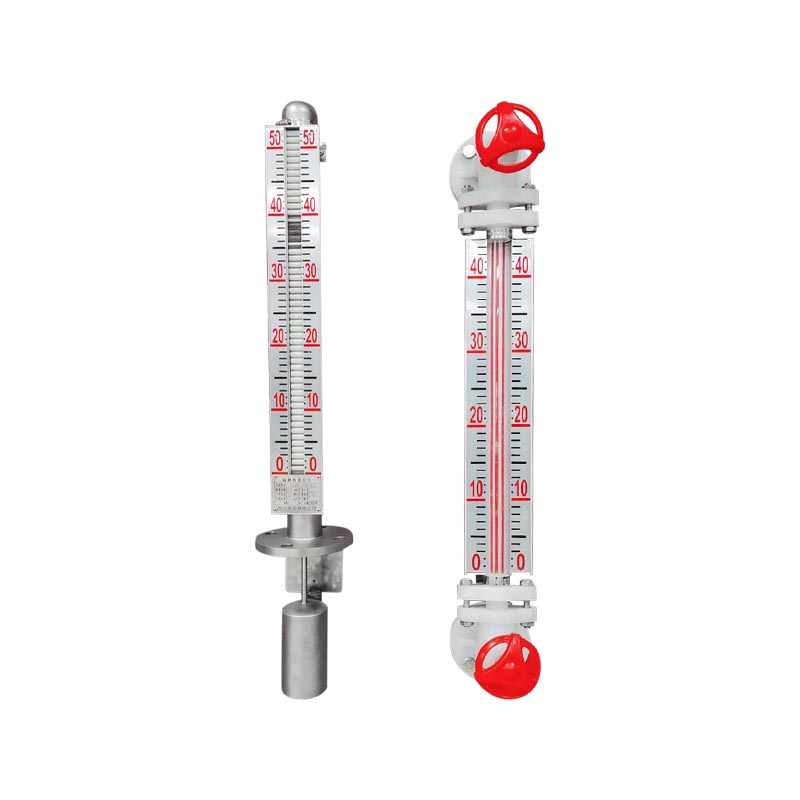

เครื่องวัดระดับลอยตัวแบบแม่เหล็กรุ่น XGUHZ-50C ได้รับการพัฒนาโดย บริษัท โดยอาศัยการแนะนำเครื่องวัดระดับต่างประเทศที่คล้ายคลึงกัน ตามมาตรฐาน HG/T21584-95 ของกระทรวงอุตสาหกรรมเคมี ได้มีการพัฒนามาตรวัดระดับของเหลวชนิดใหม่ เพื่อรับประกันความน่าเชื่อถือและความเหนือกว่าทางเทคนิคของผลิตภัณฑ์ ชิ้นส่วนสำคัญทั้งหมดของเครื่องมือคือคุณภาพของวัตถุดิบหรือส่วนประกอบที่นำเข้า สามารถทดแทนผลิตภัณฑ์ที่คล้ายกันทั้งในและต่างประเทศได้อย่างสมบูรณ์ เชื่อถือได้ ปลอดภัย ใช้งานได้จริง และใช้กันอย่างแพร่หลายในการตรวจวัดและการควบคุมอุณหภูมิ แรงดันสูง และของเหลวที่มีฤทธิ์กัดกร่อนสูง เกจวัดระดับกระดานพลิกแม่เหล็กซีรีส์ UHZ-50C ใช้กันอย่างแพร่หลายในพลังงานไฟฟ้า, ปิโตรเลียม, เคมี, โลหะ, การคุ้มครองสิ่งแวดล้อม, ทางทะเล, การก่อสร้าง, อาหาร, และอุตสาหกรรมอื่น ๆ สำหรับการวัดและควบคุมระดับของเหลวในกระบวนการผลิต เกจวัดลูกลอยแม่เหล็กซีรีส์ XGUHZ-50C สามารถใช้กับอาคาร ถัง ร่อง ภาชนะประเภทลูกบอล การตรวจจับระดับของเหลวปานกลางในหม้อไอน้ำและอุปกรณ์อื่น ๆ เครื่องวัดระดับกระดานพลิกแม่เหล็กซีรีส์ UHZ สามารถใช้กับการปิดผนึกสูง ป้องกันการรั่วซึม และเหมาะสำหรับอุณหภูมิสูง ความดันสูง และความต้านทานการกัดกร่อน มันประกอบไปด้วยตัวบ่งชี้ระดับของเหลวของแผ่นแก้ว (หลอด) ความชัดเจนของคนจน แตกง่าย และมีข้อบกพร่องอื่นๆ และกระบวนการทั้งหมดของการวัดพื้นที่ไม่มีจุดบอด แสดงช่วงการวัดที่ชัดเจน เกจวัดระดับกระดานพลิกแม่เหล็กสำหรับชิ้นส่วนและส่วนประกอบใช้ 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC และวัสดุอื่น ๆ และส่วนประกอบที่นำเข้า มีความน่าเชื่อถือและทนต่อการกัดกร่อนได้ดีเยี่ยม ระดับลอยแม่เหล็กซีรีส์ UHZ-50 สามารถผลิตได้ตามสภาพแวดล้อมการทำงานที่แตกต่างกันเพื่อปรับให้เข้ากับสภาพแวดล้อมที่หลากหลายและเครื่องวัดระดับสื่อต่าง ๆ ซึ่งรวมถึง: เกจวัดระดับพลิกแม่เหล็กชนิดป้องกันการกัดกร่อน UHZ-50F, แจ็คเก็ตฉนวนกันความร้อน, เครื่องวัดระดับแม่เหล็กสองชั้นอุณหภูมิสูงและแรงดันสูง, เครื่องวัดระดับลอยแม่เหล็กแบบ UHZ-50D ที่ติดตั้งด้านบน UHZ-50S เครื่องส่งสัญญาณและตัวควบคุมระดับลอยแม่เหล็กชนิดแทรกด้านบน UHZ-50C series เครื่องวัดระดับลูกลอยแม่เหล็ก โดย: ตัวเครื่อง, กล่องจานหมุน (คุณหง, กระดานไวท์บอร์ด, ลูกลอยแม่เหล็กขนาดเล็ก), ฝาครอบหน้าแปลน ฯลฯ การวัดระดับของเหลวสำหรับภาชนะบรรจุของเหลวทุกชนิด เครื่องวัดระดับกระดานพลิกแม่เหล็กสามารถใช้กับอุณหภูมิสูง ป้องกันการระเบิด ป้องกันการกัดกร่อน อาหารและเครื่องดื่ม ฯลฯ ระดับของเหลวในจอแสดงผลแหล่งกำเนิดหรือการแสดงผลและการควบคุมระยะไกล สามารถทำได้ด้วยการปิดผนึกสูง, ป้องกันการรั่วซึมและอุณหภูมิสูง, ความดันสูง, ความหนืดสูง, สภาพการกัดกร่อนที่แข็งแกร่ง, การวัดระดับของเหลวที่ปลอดภัยและเชื่อถือได้, กระบวนการทั้งหมดของการวัดไม่มีพื้นที่ตาบอด, จอแสดงผลมีความชัดเจน, การอ่านใช้งานง่าย และช่วงการวัดมีขนาดใหญ่, ด้วยสัญญาณเตือนระดับของเหลว LK, สวิตช์ควบคุม, สัญญาณเตือนขีดจำกัดบนและล่างและการควบคุมระดับของเหลวหรือระดับขอบเขตสามารถรับรู้, ด้วยเครื่องส่งสัญญาณระดับของเหลว LB สามารถเป็นระดับของเหลว, สัญญาณอินเทอร์เฟซ สัญญาณมาตรฐานที่แปลงเป็นบรรทัดที่สอง 4~20mADC, การตรวจจับระยะไกล, คำสั่ง, บันทึกและการควบคุม
คุณสมบัติผลิตภัณฑ์:
1. โครงสร้างเรียบง่าย ยึดแน่น ไม่มีการบำรุงรักษาเป็นพิเศษ
2. การแสดงระดับของเหลวโดยตรง ไม่ได้รับผลกระทบจากอุณหภูมิสูง การไหล ไหลง่าย เผาไหม้ง่าย เป็นพิษ และลักษณะอื่น ๆ
3. ไม่มีแหล่งพลังงานในการทำงาน ไม่จำเป็นต้องถอดเคสออก สามารถแสดงระดับการเปลี่ยนแปลงและการเตือนได้
4. สามารถใช้สำหรับสูญญากาศ, แรงดันสูง, สภาพแวดล้อมที่มีอุณหภูมิสูง, นอกจากนี้ยังสามารถใช้สื่อความหนาแน่นต่ำ;
5. ความต้านทานการกัดกร่อน เหมาะสำหรับของเหลวที่มีฤทธิ์กัดกร่อนส่วนใหญ่
อุตสาหกรรมการใช้งานหลัก:
1. อุตสาหกรรมปิโตรเคมี
ถังเก็บน้ำมันดิบ กาต้มน้ำปฏิกิริยา หอกลั่น ถังตัวทำละลาย ถังเก็บกรดเบส อุปกรณ์แยกน้ำมันและก๊าซ วัดน้ำมันดิบ ดีเซล น้ำมันเบนซิน ตัวทำละลายต่างๆ และตัวกลางทางเคมีที่เป็นกรดเบส
2. อุตสาหกรรมเคมีภัณฑ์ถ่านหิน/ปุ๋ย
โรงงานเปลี่ยนถ่านหินเป็นน้ำมัน แอมโมเนียสังเคราะห์ โรงงานยูเรีย ถังเก็บเมทานอล ถังเก็บน้ำหมุนเวียน ถังคอนเดนเสท และการตรวจสอบระดับของเหลวของถังเก็บภายใต้สภาวะอุณหภูมิสูงและแรงดันสูง
3. อุตสาหกรรมไฟฟ้า (พลังงานความร้อน โคเจนเนอเรชั่น)
เครื่องกำจัดอากาศ, คอนเดนเซอร์, เครื่องทำความร้อนแรงดันสูงและต่ำ, ถังเก็บน้ำ, ถังบำบัดน้ำเสีย; ระดับของเหลวของถังเสริมหม้อไอน้ำจะจับคู่กับสัญญาณการส่งสัญญาณระยะไกลไปยัง DCS
4. การบำบัดน้ำและการคุ้มครองสิ่งแวดล้อม
โรงบำบัดน้ำเสีย สถานีน้ำบริสุทธิ์ การนำน้ำกลับมาใช้ใหม่ ถังเก็บสารเคมี (PAC, PAM ถังเคมีกรดเบส) ถังควบคุมน้ำเสีย ถังเก็บน้ำประปาของเทศบาล
5. อุตสาหกรรมยา
ถังปฏิกิริยา ถังส่วนผสม ถังหมัก ถังเก็บน้ำบริสุทธิ์ เกจวัดระดับลูกลอยแม่เหล็กสุขาภิบาล เหมาะสำหรับสภาพการทำงานที่สะอาดทางเภสัชกรรม
6. อาหารและเครื่องดื่ม
การต้มเบียร์ เครื่องดื่ม ธัญพืช และการแปรรูปน้ำมัน ถังเก็บ ถังส่วนผสม ใช้วัสดุสุขาภิบาลและป้องกันการกัดกร่อน ตวงน้ำมันที่บริโภคได้ น้ำเชื่อม และน้ำซุปสำหรับหมัก
จุดขายหลัก:
1. จอแสดงผลในสถานที่ใช้งานง่ายและไม่ต้องใช้แหล่งจ่ายไฟ
ด้วยการใช้ข้อต่อแม่เหล็กขับเคลื่อนจานพลิก/คอลัมน์พลิกเพื่อแสดงระดับของเหลว ขอบสีแดงและสีขาวจึงมองเห็นได้ชัดเจนในทันทีและยังมองเห็นได้จากระยะไกลอีกด้วย ไม่กินไฟฟ้าและสามารถใช้งานได้แม้ไฟฟ้าดับ
2. โครงสร้างที่เรียบง่าย ความน่าเชื่อถือสูง และอายุการใช้งานยาวนาน
ตัวเครื่องหลักประกอบด้วยคอลัมน์แบบทรงกระบอก ทุ่นลอย และแม่เหล็กพลิก โดยไม่มีส่วนประกอบการส่งผ่านที่ซับซ้อน มีอัตราความล้มเหลวต่ำ การบำรุงรักษาน้อยที่สุด และการใช้งานในระยะยาวที่มั่นคง
3. การปิดผนึกที่ดีและไม่รั่วซึม
ตัวกลางและชิ้นส่วนตัวบ่งชี้จะถูกแยกออกจากกันอย่างสมบูรณ์ (การส่งผ่านข้อต่อแม่เหล็ก) โดยไม่มีความเสี่ยงการรั่วไหลของหลอดแก้ว/แผ่นแก้วแบบดั้งเดิม ทำให้เหมาะสำหรับสื่อที่เป็นพิษ ไวไฟ และมีฤทธิ์กัดกร่อน
4. ปรับให้เข้ากับสภาพการทำงานที่รุนแรง
สามารถทนต่ออุณหภูมิสูง (สูงถึง 400 ℃ ) แรงกดดันสูง (สูงถึง PN40 ) การกัดกร่อนที่รุนแรง และสามารถครอบคลุมสภาพการทำงานส่วนใหญ่ด้วยวัสดุบุ/วัสดุเสริม (PP, PTFE, 304/316L)
5. ปลอดภัยและป้องกันการระเบิดเหมาะสำหรับสภาพแวดล้อมที่เป็นอันตราย
โครงสร้างตัวเครื่องเป็นโครงสร้างทางกลล้วนๆ พร้อมอุปกรณ์เสริมตัวส่งสัญญาณส่งสัญญาณระยะไกลแบบป้องกันการระเบิด/ความปลอดภัยภายใน ซึ่งเหมาะมากสำหรับสภาพแวดล้อมที่ติดไฟและระเบิดได้ เช่น ปิโตรเลียม สารเคมี และถังเก็บ
6. สามารถติดตั้งการส่งสัญญาณระยะไกลเพื่อให้เกิดความฉลาดได้

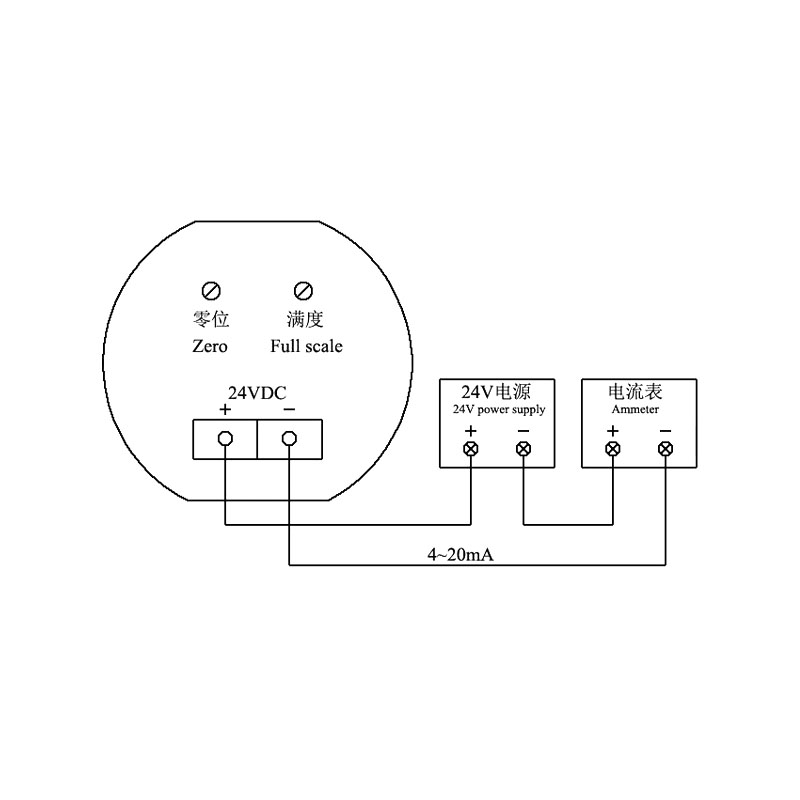

เครื่องส่งสัญญาณระยะไกลแบบสวิตช์แม่เหล็ก/สวิตช์กกที่เป็นอุปกรณ์เสริม สามารถส่งสัญญาณเอาต์พุต 4-20mA, HART, RS485 และสัญญาณอื่นๆ เชื่อมต่อกับ DCS/PLC เพื่อการตรวจสอบจากส่วนกลาง และยังสามารถติดตั้งสวิตช์ระดับของเหลวสำหรับการแจ้งเตือนขีดจำกัดบนและล่างได้ด้วย
7. ช่วงการวัดขนาดใหญ่และการติดตั้งที่ยืดหยุ่น
ความสูงที่วัดได้มีตั้งแต่ไม่กี่ร้อยมิลลิเมตรไปจนถึงมากกว่าสิบเมตร โดยมีวิธีการติดตั้งหลายวิธี เช่น ติดตั้งด้านข้าง ติดด้านบน และติดด้านข้าง เหมาะสำหรับตัวถังแบบต่างๆ
หมายเหตุการใช้งาน：
1. อุปกรณ์ผู้ใช้บนหน้าแปลนควรใส่ใจเพื่อให้แน่ใจว่าการผลิตและการเชื่อม ความทนทานต่อตำแหน่งแบบฟอร์ม,
มิฉะนั้นจะส่งผลต่อการติดตั้งและการใช้งาน
2. ต้องติดตั้งเกจวัดระดับของเหลวในแนวตั้ง แนวตั้งจะต้องน้อยกว่า 5 องศา
3. แผนภาพโครงสร้างรูปร่าง "L1" เรียกว่ามาตรวัดระดับของเหลวแม่เหล็กที่ติดตั้งด้านข้าง "ระยะห่างของท่อ Shen" (เรียกอีกอย่างว่า
พื้นที่ตาบอด) นี่เป็นพารามิเตอร์สำคัญที่ผู้ใช้ต้องเข้าใจ เป็นพารามิเตอร์ที่สำคัญในพารามิเตอร์พื้นฐานของเกจวัดระดับของเหลว
ตามทฤษฎีบทของอาร์คิมิดีส ความยาวของเครื่องวัดระดับลอยตัวแบบแม่เหล็กขึ้นอยู่กับความหนาแน่นของสิ่งที่วัดได้
ของเหลวปานกลาง ยิ่งความหนาแน่นของตัวกลางของเหลวน้อยลง ท่อตะกั่วแม่เหล็กลอยจากตะกั่วล่างก็จะยิ่งยาวขึ้นเท่านั้น
ท่อไปที่ด้านล่างของความยาว "ระยะทางท่อ Shen" คือ; ในทางตรงกันข้ามยิ่งสั้นเท่านั้น ออกแบบให้ง่ายต่อการใช้งาน
การออกแบบ การใช้งานที่ถูกต้องโดยผู้ใช้ การติดตั้ง ความหนาแน่นของของเหลวทั่วไปแบบพิเศษ และตารางควบคุมของอ่างล้างจานสามารถใช้เป็นได้
อ้างอิง
4. เพื่อป้องกันการเกิดภาวะชั่วคราว ตัวลอยแม่เหล็กในท่อหลักจึงมีการเคลื่อนไหวและการกระแทกด้วยความเร็วสูง เกจวัดระดับของเหลว : Cathy
จะใช้ลูกลอยแม่เหล็กจับจ้องอยู่ที่ก้นท่อน้ำยาตะกั่ว ผู้ใช้บริการควรได้รับการติดตั้งก่อนการติดตั้ง
ใช้การ์ดก่อนจึงจะสามารถติดตั้งได้
5. ต้องติดตั้งเกจวัดระดับของเหลวในแนวตั้งเพื่อให้แน่ใจว่าลูกลอยแม่เหล็กเคลื่อนที่ได้อย่างอิสระในท่อหลัก
6. เครื่องวัดระดับของเหลวและภาชนะควรติดตั้งวาล์วหยุดเพื่อตัดวัสดุเพื่อทำความสะอาดและบำรุงรักษา 7. เกจวัดระดับของเหลว: ไม่มีสัญญาว่าจะแม่นยำ มันจะส่งผลโดยตรงต่อการทำงานปกติของเครื่องวัดระดับของเหลว
8. หลังจากติดตั้งเกจวัดระดับของเหลวแล้ว แม่เหล็กสำหรับการแก้ไข: สำหรับไกด์คอลัมน์แม่เหล็กคู่ เพื่อให้ศูนย์แสดงสีแดงน้อยลง ศูนย์หรือมากกว่าแสดงสีขาว
9. เกจวัดระดับของเหลว: ขั้นแรก เปิดวาล์วท่อของเหลวตะกั่ว ปล่อยให้ตัวกลางของเหลวสมดุลในท่อชั้นนำ
หลีกเลี่ยงตัวกลางที่เป็นของเหลวซึ่งมีความแตกต่างลอยตัวเพิ่มขึ้นอย่างรวดเร็ว ซึ่งเกิดจากการพลิกแม่เหล็กล้มเหลวหรือทำให้เลอะเทอะ (ในกรณีของปรากฏการณ์นี้ อาจมีการปรับเทียบแม่เหล็กใหม่ได้)
10 หน้าแปลนปลายเปิด: เมื่อใช้ลูกลอยแม่เหล็ก ให้ใส่ใจกับด้านข้างของปลายแม่เหล็กโดยให้แม่เหล็กขึ้นด้านบน ไม่สามารถพลิกได้
11. เกจวัดระดับของเหลว:e ไม่ควรมีของแข็งหรือสิ่งเจือปนจากแม่เหล็กเข้ามาเพื่อหลีกเลี่ยงการปิดกั้นการลอยตัวและทำให้การลอยตัวอ่อนลง
12. ตามสื่อ กำจัดตะกอนในท่อในท่อหลักของวาล์วบำบัดน้ำเสีย
