XG/Y-B ซีรีส์เกจวัดความดันสแตนเลสทั้งหมด Manufacturers
บ้าน / สินค้า / เครื่องมือวัดความดัน / เกจ์วัดแรงดัน / XG/Y-B ซีรีส์เกจวัดความดันสแตนเลสทั้งหมด
  • XG/Y-B ซีรีส์เกจวัดความดันสแตนเลสทั้งหมด
  • XG/Y-B ซีรีส์เกจวัดความดันสแตนเลสทั้งหมด

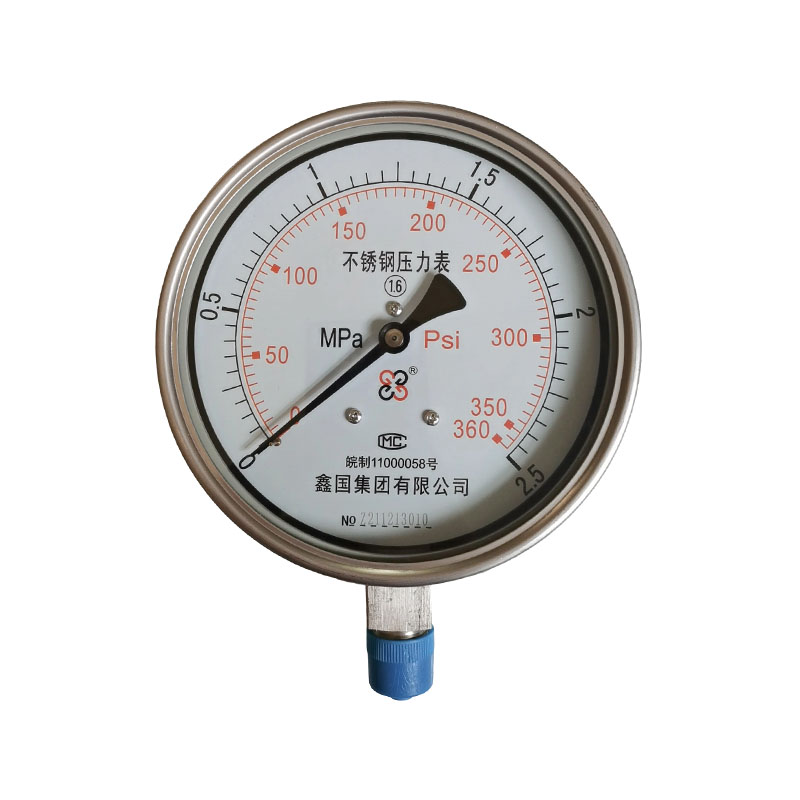

XG/Y-B ซีรีส์เกจวัดความดันสแตนเลสทั้งหมด

เกจวัดแรงดันสแตนเลสสตีลทั้งหมดซีรีส์ XG/Y-B เป็นเกจวัดแรงดันแบบชี้เชิงกลที่มีท่อสปริงสแตนเลสเป็นองค์ประกอบตรวจจับแรงดัน ข้อต่อ ท่อสปริง ตัวเรือน และตัวกลางสัมผัสอื่นๆ และเปลือกภายนอกทั้งหมดทำจากสแตนเลส (อุปกรณ์เสริม 304/316) ขึ้นอยู่กับการเปลี่ยนรูปยืดหยุ่นของท่อสปริง ซึ่งขยายโดยการเคลื่อนที่ของเฟือง และแสดงความดันของตัวกลางที่วัดได้ที่ไซต์งาน ซีรีส์นี้แบ่งออกเป็นประเภทเติมน้ำมันธรรมดาและทนแรงกระแทก เหมาะสำหรับก๊าซและของเหลวที่มีฤทธิ์กัดกร่อนน้อย และสามารถรองรับสภาวะชื้น ฝุ่น และการสั่นสะเทือนเล็กน้อย มีการใช้กันอย่างแพร่หลายในการตรวจสอบความดันของอุปกรณ์ปิโตรเลียม เคมี โลหะ และอุปกรณ์อื่นๆ

ข้อดีของผลิตภัณฑ์:
1. ทนต่อการกัดกร่อนได้ดี
ตัวเชื่อมต่อ ท่อสปริง และตัวเรือนทั้งหมดทำจากสเตนเลสสตีล (304/316) ซึ่งทนทานต่อน้ำ กรด ด่าง เกลือ ก๊าซที่มีฤทธิ์กัดกร่อนบางชนิด และตัวกลางที่เป็นของเหลว ไม่เป็นสนิมหรือออกซิไดซ์ได้ง่าย เหมาะสำหรับสภาพการทำงานที่มีความชื้นและมีฤทธิ์กัดกร่อน และยืดอายุการใช้งานของเครื่องมือ
2. การปรับตัวด้านสิ่งแวดล้อมที่ดี
เปลือกทนทานต่อไอน้ำและฝุ่น และยังสามารถใช้ได้ในสภาพกลางแจ้ง ชื้น และกลางแจ้งอีกด้วย มีโอกาสน้อยที่จะเกิดสนิมและความเสียหายต่อเปลือก และเมื่อเปรียบเทียบกับเกจวัดความดันเปลือกเหล็กทั่วไป ความต้านทานต่อการกัดเซาะสิ่งแวดล้อมได้รับการปรับปรุงอย่างมาก
3. ความเข้ากันได้ของสื่อที่หลากหลาย
พื้นที่สัมผัสกับตัวกลางคือสแตนเลส ซึ่งสามารถวัดตัวกลางในกระบวนการที่มีฤทธิ์กัดกร่อนและหลีกเลี่ยงความล้มเหลว เช่น การรั่วไหลของน้ำมันและตัวชี้ที่ไม่ถูกต้องซึ่งเกิดจากการกัดกร่อนของท่อสปริงทองแดงเกจวัดความดันธรรมดาโดยตัวกลาง
4. ความแข็งแรงของโครงสร้างสูง
ตัวเรือนสเตนเลสสตีลมีความแข็งแรงเชิงกลสูง ทนทานต่อการกระแทก และไม่เสียรูปหรือเสียหายง่าย หลังจากจับคู่กับโครงสร้างที่เติมน้ำมันและกันกระแทกแล้ว ยังสามารถปรับให้เข้ากับอุปกรณ์ที่ต้านทานการสั่นสะเทือนและต้านทานแรงดันพัลส์ เช่น ปั๊มและคอมเพรสเซอร์
5. ปลอดภัยและเชื่อถือได้ไม่รั่วไหลง่าย
ส่วนประกอบสแตนเลสโดยรวมมีเทคโนโลยีการเชื่อมที่ดี ประสิทธิภาพการซีลที่ดีเยี่ยม และไม่เสี่ยงต่อการรั่วไหลปานกลาง ใช้ในการใช้งานภาชนะเคมีและภาชนะรับความดันที่ต้องการประสิทธิภาพการปิดผนึกสูง ซึ่งช่วยลดอันตรายด้านความปลอดภัย

จุดขายหลัก:
1. ตัวเครื่องทั้งหมดทำจากวัสดุสแตนเลส โดยตัวเครื่อง ขั้วต่อ และท่อสปริงทั้งหมดทำจากสแตนเลส มีตัวเลือก 304/316 ให้เลือก และไม่กลัวการกัดกร่อนของกรดและด่างหรือสภาพแวดล้อมกลางแจ้งที่มีความชื้น บอกลานาฬิกาที่ขึ้นสนิมและเน่าเปื่อย
2. ความต้านทานการกัดกร่อนและความต้านทานต่อการกัดเซาะปานกลาง ป้องกันไม่ให้แกนทองแดงถูกกัดกร่อน มีรูพรุน มีการรั่วไหลของสื่อ หรือข้อผิดพลาดของตัวชี้ที่ติดอยู่ และปรับให้เข้ากับสภาพการทำงานของของเหลวและก๊าซที่มีฤทธิ์กัดกร่อน
3. โครงสร้างเสริมเติมน้ำมัน กันกระแทก ทนทานต่อแรงสั่นสะเทือนและแรงกระแทก ตัวปั๊ม คอมเพรสเซอร์ และตัวชี้สนามแรงดันแบบเป็นจังหวะไม่สั่น และการอ่านค่ามีความชัดเจนและมีเสถียรภาพ
4. กระบวนการเชื่อมแบบปิดผนึก, ประสิทธิภาพการปิดผนึกที่ดี, การรั่วไหลของตัวกลางน้อยลง, การใช้ที่ปลอดภัยยิ่งขึ้นในภาชนะเคมีและภาชนะรับความดัน
5. ความแข็งแรงทางกลสูง เคสป้องกันการชนกัน กันฝุ่นและกันน้ำ และไม่เสียหายง่ายจากการใช้งานระยะยาวในเวิร์คช็อปกลางแจ้งและชื้น

ติดต่อเรา
พ.ศV：เกจวัดความดันไดอะแฟรมซีรีส์ XG/Y-Mถัดไป：ไม่มีบทความถัดไป
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างเกจวัดแรงดันที่เป็นสเตนเลสสตีลแบบเต็มและเกจวัดแรงดันทั่วไป?
ตอบ: ข้อต่อเกจวัดแรงดันและท่อสปริงทั่วไปส่วนใหญ่ทำจากโลหะผสมทองแดง และตัวเรือนทำจากเหล็ก ซึ่งเหมาะสำหรับสื่อแห้งที่ไม่กัดกร่อนเท่านั้น ตัวเรือนเกจวัดแรงดัน ขั้วต่อ และท่อสปริงทำจากสแตนเลสสตีลทั้งหมดทำจากสแตนเลส 304/316 ซึ่งทนทานต่อการกัดกร่อนของกรด ด่าง และความชื้น สามารถใช้กับสื่อที่มีฤทธิ์กัดกร่อนและสภาพกลางแจ้งที่มีความชื้นได้ และไม่เป็นสนิมหรือสึกกร่อนง่าย ส่งผลให้มีอายุการใช้งานยาวนานขึ้น

Q2: จะเลือกสแตนเลส 304 และ 316 ได้อย่างไร?
ตอบ: เลือก 304 สำหรับน้ำธรรมดา ก๊าซที่มีฤทธิ์กัดกร่อนน้อย และสภาพแวดล้อมที่มีความชื้นทั่วไป เมื่อเผชิญกับกรดแก่ สเปรย์เกลือ น้ำทะเล และสารเคมีที่มีฤทธิ์กัดกร่อนสูง ขอแนะนำให้ใช้สแตนเลส 316 ซึ่งมีความต้านทานการกัดกร่อนได้ดีกว่า

คำถามที่ 3: เกจวัดความดันสแตนเลสทั้งหมดสามารถใช้กับพอร์ตปั๊มที่มีการสั่นสะเทือนสูงได้หรือไม่?
ตอบ: แน่นอนว่า ขอแนะนำให้เลือกเกจวัดแรงดันที่เป็นสแตนเลสสตีลทั้งตัวที่เติมน้ำมันและทนต่อแรงกระแทก เติมน้ำมันหมาดภายใน ซึ่งสามารถบัฟเฟอร์แรงดันเป็นจังหวะ ระงับการสั่นของพอยน์เตอร์ และเหมาะสำหรับไซต์ที่มีการสั่นสะเทือนขนาดใหญ่ เช่น ปั๊มและคอมเพรสเซอร์ รุ่นไร้น้ำมันไม่เหมาะกับสภาพการสั่นสะเทือนที่รุนแรง

คำถามที่ 4: อะไรคือข้อผิดพลาดทั่วไปของเกจวัดความดันสแตนเลสทั้งหมด?
ตอบ: สิ่งที่พบได้ทั่วไปคือความเสียหายจากแรงดันเกิน การอุดตันปานกลาง และความเสียหายจากแรงกระแทกจากการติดตั้ง ห้ามใช้ระยะยาวเกินขอบเขตโดยเด็ดขาด ขอแนะนำให้ใช้อุปกรณ์แยกเมมเบรนเมื่อสื่อมีสิ่งเจือปนและคริสตัล การติดตั้งบัฟเฟอร์โค้งระหว่างการติดตั้งสามารถลดผลกระทบของแรงกดและยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพ เครื่องมือนี้จำเป็นต้องได้รับการสอบเทียบเป็นประจำเพื่อให้มั่นใจในความถูกต้อง

ช่วงสเกล ระดับความแม่นยำ

รุ่น ช่วงสเกล (MPa) ระดับความแม่นยำ
เอ็กซ์จี-Y-60B 0~0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60-0.1~0.5, 0.9, 1.5, 2.4 2.5
XG-Y-63B
XG-Y-100B 0~0.1, 0.16, 0.25, 0.4, 0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60-0.1~0, 0.06, 0.15, 0.3, 0.5, 0.9, 1.5, 2.4 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

รายการ ข้อมูลจำเพาะ
อุณหภูมิแวดล้อมในการทำงาน 5 ~ 55 °C (บรรจุกลีเซอรีนในตลับ)
−25 ~ 55 °C (กล่องบรรจุน้ำมันซิลิโคน)
−40 ~ 70 °C (กล่องแห้ง ไม่ต้องเติมของเหลว)
ผลกระทบของอุณหภูมิ ≤ 0.4 % ต่อ 10 °C (เมื่ออุณหภูมิในการทำงานเบี่ยงเบนไปจาก 20 ± 5 °C)
ความต้านทานต่อการสั่นสะเทือนโดยรอบ V·H·3 (กล่องแห้ง ไม่ต้องเติมของเหลว)
V·H·4 (กล่องบรรจุของเหลว)
ระดับการป้องกันสิ่งที่แนบมา IP64

วัสดุ เช่น ระบบการนำแรงดันและปลอกหุ้ม

ชื่อชิ้นส่วน เอ็กซ์จี-Y-60B XG-Y-100B, XG-Y-150B
ตัวเชื่อมต่อ 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
หลอดเบอร์ดอน 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
กรณี 1Cr18Ni9 1Cr18Ni9


การนำเสนอแบบจำลอง
XG-Y-□ บี

XG-Y-□ บี
XG แบรนด์ซินกัว
Y เกจวัดความดัน
□ เส้นผ่านศูนย์กลางที่กำหนดและประเภทการติดตั้งของเกจ:
60, 100, 150 หมายถึงประเภทการติดตั้งโดยตรงในแนวรัศมีที่มีเส้นผ่านศูนย์กลาง 60, 100, 150 มม. ตามลำดับ
63, 103, 153 แสดงถึงประเภทการติดตั้งแบบฝังแนวแกนที่มีเส้นผ่านศูนย์กลาง 60, 100, 150 มม. ตามลำดับ (รุ่น 63 รองรับการติดตั้งตามแนวแกนโดยตรงด้วย)
เอ็กซ์บี สแตนเลส

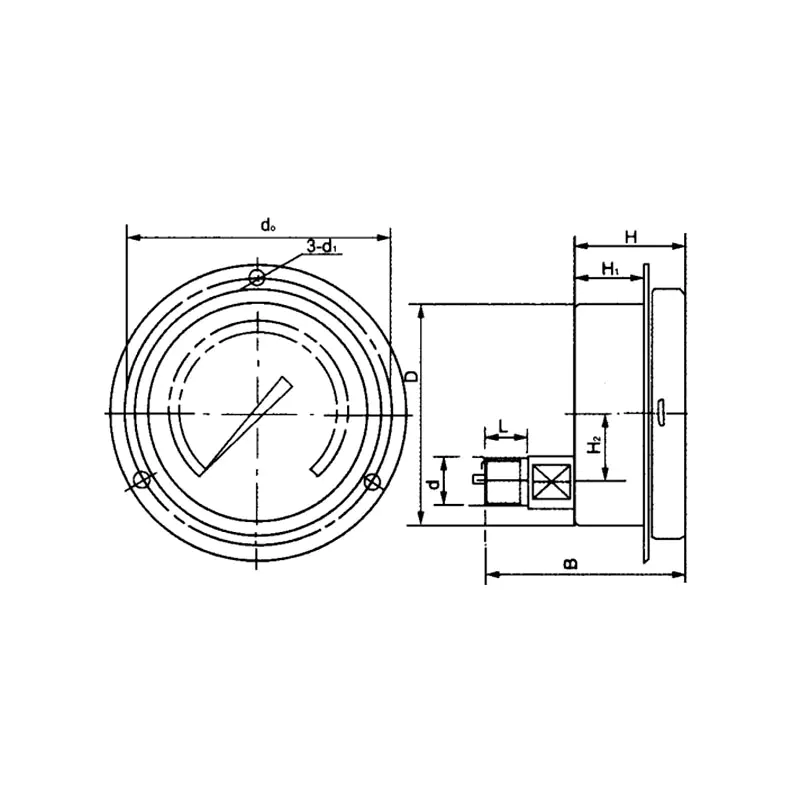

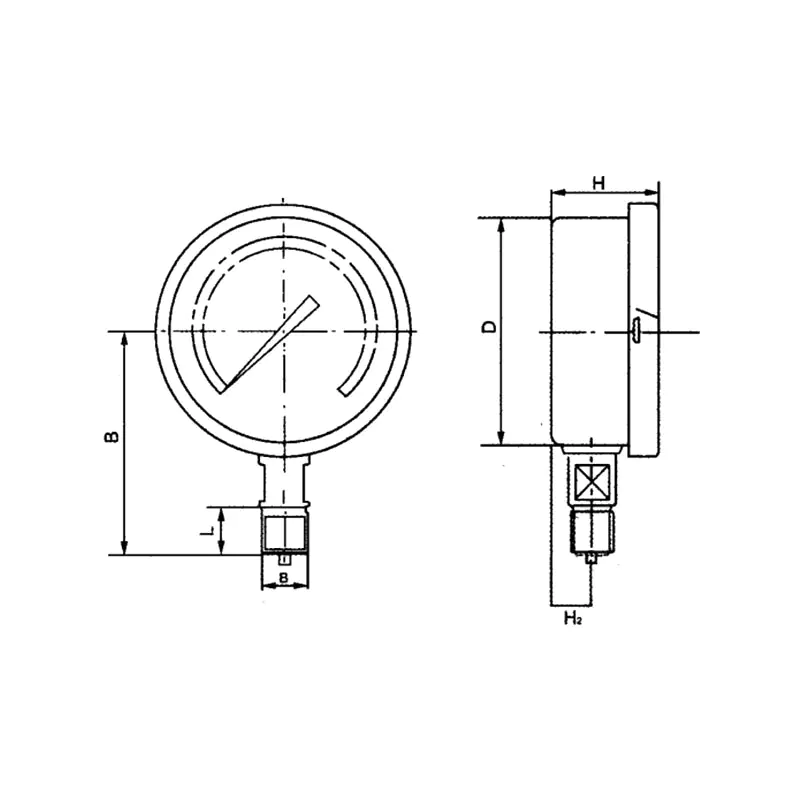

ขนาด
100371 100362-TD79

รุ่น D B d (เกลียวคอนเนคเตอร์) L ด₀ ง₁ H ฮ₁ ฮ₂
เอ็กซ์จี-Y-60B Ø60 55 M14×1.5
1/4″ (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1.5
G3/8″, 1/2″
3/8″, 1/2″ (PT)
1/4″, 1/2″ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
