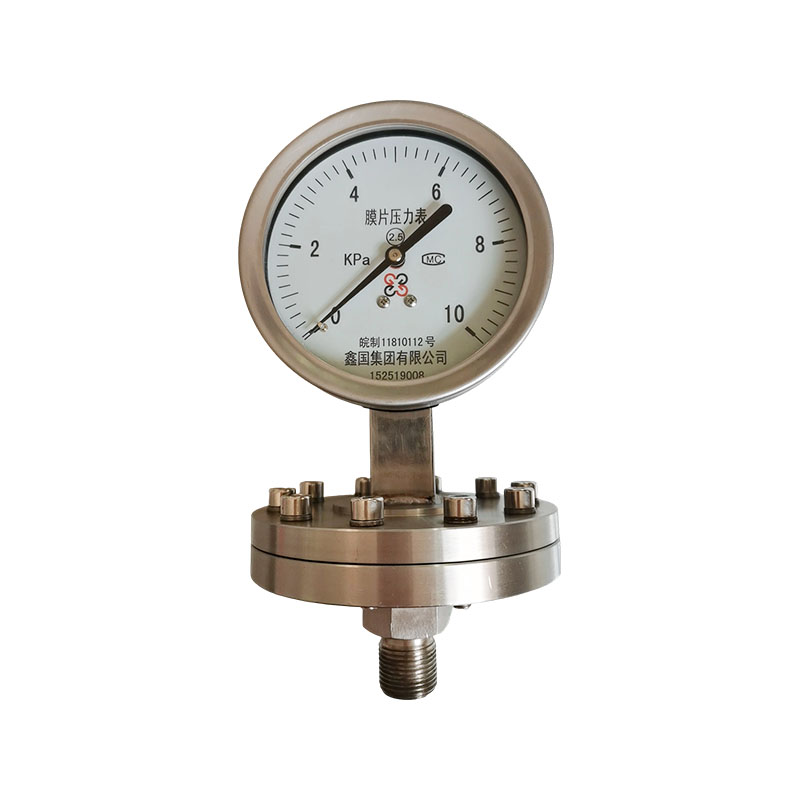

เกจวัดความดันไดอะแฟรมซีรีส์ XG/Y-M

เกจวัดแรงดันไดอะแฟรมซีรีส์ XG/Y-M เป็นเครื่องมือวัดแรงดันทางอ้อมที่ประกอบด้วยหัวเกจวัดแรงดันและตัวแยกไดอะแฟรม สื่อที่ทดสอบจะสัมผัสเฉพาะไดอะแฟรมแยกและหน้าแปลน/ข้อต่อเท่านั้น และไม่เข้าไปในด้านในของหัวเกจวัดความดัน ความดันของตัวกลางทำให้เกิดการเสียรูปของเมมเบรนไดอะแฟรม และความดันจะถูกส่งไปยังท่อสปริงของหัวมิเตอร์ผ่านของเหลวส่งผ่านแรงดันที่ปิดผนึกซึ่งบรรจุอยู่ภายในตัวแยกวงจร ส่งผลให้มีการแสดงแรงดันในพื้นที่

ข้อดีของผลิตภัณฑ์:
1. การแยกและการป้องกันเพื่อปกป้องการเคลื่อนไหวของเครื่องมือ
สื่อที่วัดจะถูกแยกออกจากการเคลื่อนไหวภายในของเกจวัดความดันโดยสิ้นเชิงด้วยเมมเบรนไดอะแฟรม สารกัดกร่อน ความหนืดสูง ตกผลึกได้ง่าย และมีอนุภาคของแข็งจะไม่สัมผัสโดยตรงกับส่วนประกอบที่ละเอียดอ่อนของเกจวัดความดัน หลีกเลี่ยงการกัดกร่อน การอุดตัน และความเสียหายต่อการเคลื่อนไหว
2. ปรับให้เข้ากับสื่อที่รุนแรงและซับซ้อน
สามารถตรวจวัดของเหลวที่มีฤทธิ์กัดกร่อนสูง ของเหลวข้นหนืด และตัวกลางที่มีสิ่งเจือปน ซึ่งเกจวัดแรงดันสเตนเลสสตีลธรรมดาไม่สามารถจัดการได้ นอกจากนี้ยังสามารถใช้ไดอะแฟรมเกจเพื่อขยายเกจวัดความดันขนาดกลางที่ใช้งานได้
3. ป้องกันการอุดตันไม่ใช่เรื่องง่ายที่จะติดอยู่บนมิเตอร์
ตัวกลางจะไม่เข้าสู่ช่องการไหลภายในของมิเตอร์ และจะไม่มีปัญหาเช่นการสะสมของคริสตัล การติดขัดของอนุภาค หรือการติดขัดของตัวชี้ ซึ่งช่วยลดความน่าจะเป็นของความล้มเหลวได้อย่างมาก
4. ตัวเลือกวัสดุที่หลากหลาย
เมมเบรนไดอะแฟรมสามารถทำจากวัสดุหลากหลายชนิด เช่น 316L, Hastelloy, Monel, PTFE ฯลฯ และสามารถเลือกได้อย่างยืดหยุ่นสำหรับสภาวะการกัดกร่อนที่รุนแรงต่างๆ เพื่อตอบสนองความต้องการในการตรวจวัดของตัวกลางเคมีพิเศษ
5. ประสิทธิภาพการวัดที่เสถียร
ภายในเต็มไปด้วยของเหลวแยกการส่งผ่านแรงดัน การส่งผ่านแรงดันมีความไวและแม่นยำ สัญญาณแรงดันมีเสถียรภาพ และความแม่นยำในการวัดเชื่อถือได้ สามารถใช้กับหน้าสัมผัสแบบธรรมดา กันกระแทก แบบใช้ไฟฟ้า และตัวเครื่อง สเตนเลส ทั้งหมด
6. แบบฟอร์มการติดตั้งที่ยืดหยุ่น
มีตัวเลือกทั้งแบบตรง หน้าแปลน และแบบเกลียว และยังสามารถติดตั้งอุปกรณ์ไดอะแฟรมระยะไกลได้ ซึ่งอำนวยความสะดวกให้กับอินเทอร์เฟซการติดตั้งที่แตกต่างกันสำหรับถังและท่อ และอำนวยความสะดวกในการถอดแยกชิ้นส่วนและบำรุงรักษา

จุดขายหลัก:
1. โครงสร้างการแยกไดอะแฟรมจะแยกสื่อออกจากการเคลื่อนไหวอย่างสมบูรณ์ ป้องกันการกัดกร่อนและการอุดตัน และป้องกันการติดขัดของตัวชี้และความเสียหายจากการเคลื่อนไหว
2. เหมาะสำหรับตัวกลางที่ซับซ้อนและรุนแรง สามารถวัดความหนืดสูง ตกผลึกได้ง่าย มีอนุภาคและมีฤทธิ์กัดกร่อนสูง แก้ปัญหาสภาพการทำงานที่ไม่สามารถวัดด้วยเกจวัดความดันธรรมดาได้
3. มีวัสดุหลายชนิดสำหรับเมมเบรน รวมถึง 316L, Hastelloy, PTFE ฯลฯ ซึ่งสามารถเลือกได้อย่างยืดหยุ่นสำหรับสถานการณ์การกัดกร่อนที่แตกต่างกัน และมีความสามารถในการปรับตัวที่แข็งแกร่ง
4. สามารถจับคู่วิธีการเชื่อมต่อได้หลายวิธี รวมถึงตัวเลือกเกลียวและหน้าแปลน กับหัวสัมผัสไฟฟ้าและกันแรงกระแทก เพื่อตอบสนองความต้องการในการวัดแรงดันและการควบคุมสัญญาณเตือน
5. ปลอดภัยและทนทาน ปิดกั้นการรั่วไหลของสื่ออันตราย ลดความถี่ในการเปลี่ยนเครื่องมือ และลดต้นทุนการบำรุงรักษาในสถานที่

ติดต่อเรา
พ.ศV：เกจวัดความดันไดอะแฟรมสุขาภิบาล XG/Y-Mถัดไป：XG/Y-B ซีรีส์เกจวัดความดันสแตนเลสทั้งหมด
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: เกจวัดแรงดันไดอะแฟรมและเกจวัดแรงดันสแตนเลสธรรมดาแตกต่างกันอย่างไร
ตอบ: เกจวัดความดันสแตนเลสธรรมดาขนาดกลางจะสัมผัสโดยตรงกับท่อสปริงภายใน เกจวัดความดันไดอะแฟรมอาศัยไดอะแฟรมเพื่อแยกตัวกลางในกระบวนการออกจากการเคลื่อนที่ของหัวมิเตอร์อย่างสมบูรณ์ เหมาะสำหรับตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรง หนืด ผลึก และเม็ด เพื่อป้องกันการกัดกร่อนและการอุดตันของการเคลื่อนไหว เกจวัดแรงดันไดอะแฟรมเหมาะสำหรับสื่อที่มีฤทธิ์รุนแรงซึ่งเกจสแตนเลสธรรมดาไม่สามารถรองรับได้

Q2: วิธีการเลือกวัสดุเมมเบรน?
ตอบ: โดยทั่วไปแล้วเมมเบรน 316L ใช้สำหรับสภาวะการกัดกร่อนที่อ่อนแอ ใช้โลหะผสม Hastelloy สำหรับกรดเบสและสารเคมีเข้มข้น เนื่องจากการกัดกร่อนที่รุนแรงและการซึมผ่านของตัวกลางสูง จึงสามารถเลือกเมมเบรนที่บุด้วย PTFE ได้ และการเลือกจะต้องได้รับการยืนยันตามองค์ประกอบที่แท้จริงของตัวกลาง

คำถามที่ 3: เกจวัดแรงดันไดอะแฟรมสามารถทนต่อการสั่นสะเทือนได้หรือไม่
ตอบ: แน่นอน การเลือกเกจวัดแรงดันไดอะแฟรมแบบเติมน้ำมันและทนแรงกระแทกสำหรับหัวมิเตอร์สามารถรับมือกับสภาวะการสั่นสะเทือนและการเต้นเป็นจังหวะของแรงดัน เช่น ปั๊มและคอมเพรสเซอร์ หัวมิเตอร์แบบไร้น้ำมันทั่วไปไม่เหมาะสำหรับไซต์ที่มีการสั่นสะเทือนสูง

คำถามที่ 4: สิ่งที่ควรคำนึงถึงเมื่อใช้เกจวัดแรงดันไดอะแฟรม และข้อผิดพลาดที่อาจเกิดขึ้นคืออะไร
ตอบ: ห้ามใช้ภายใต้แรงดันเกินโดยเด็ดขาดเพื่อหลีกเลี่ยงการเสียรูปและความเสียหายต่อไดอะแฟรม อย่ารื้อบริเวณไดอะแฟรมตามต้องการเพื่อป้องกันการรั่วไหลของของเหลวแยก แนะนำให้ติดตั้งอุปกรณ์กระจายความร้อนเมื่ออุณหภูมิปานกลางสูงเกินไป ข้อผิดพลาดทั่วไป ได้แก่ ความเสียหายของเมมเบรน การรั่วไหลของของเหลวแยก การอ่านค่าที่ไม่ถูกต้อง และความจำเป็นในการบำรุงรักษาและการเปลี่ยนอย่างทันท่วงที

ลักษณะอุณหภูมิของเกจวัดความดันไดอะแฟรม

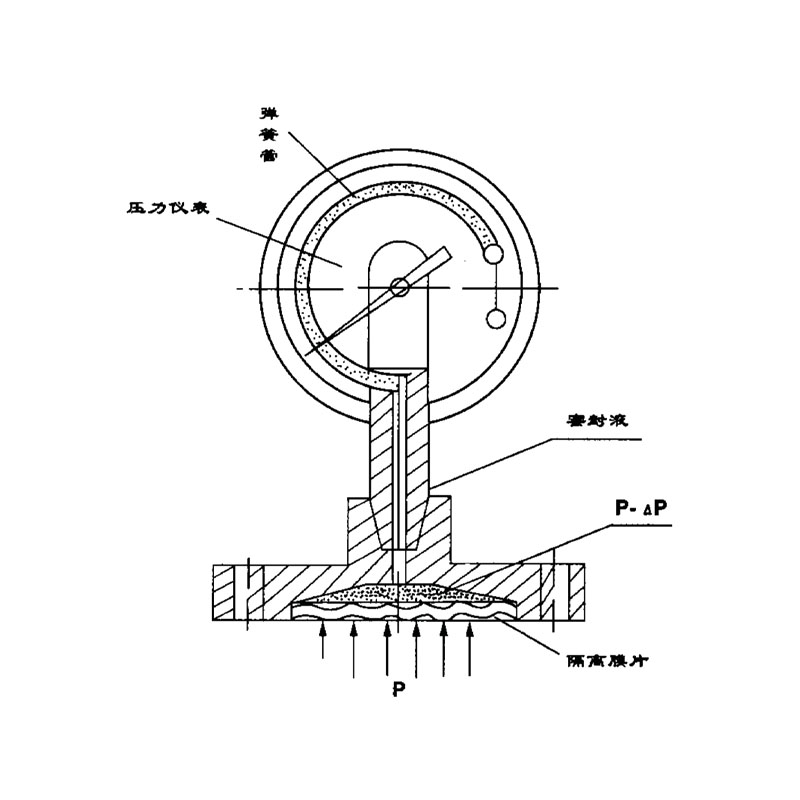

ระบบของเกจวัดความดันไดอะแฟรมจะเต็มไปด้วยของเหลวปิดผนึกเป็นตัวกลางในการส่งแรงดัน ดังนั้นผลกระทบของอุณหภูมิจึงสัมพันธ์กับค่าสัมประสิทธิ์การขยายตัวของปริมาตรของของเหลวซีล ความแข็งของไดอะแฟรม และอุณหภูมิของชิ้นส่วนรับแรงดัน อิทธิพลนี้เห็นได้ชัดเจนโดยเฉพาะสำหรับเครื่องมือวัดแรงดันช่วงต่ำ โดยทั่วไป ข้อผิดพลาดด้านอุณหภูมิที่ระบุของชิ้นส่วนรับความดันจะต้องไม่เกิน 0.1%/°C ดังนั้น ผลกระทบต่ออุณหภูมิโดยรวมของเกจวัดความดันไดอะแฟรมคือผลรวมของผลกระทบด้านอุณหภูมิของเกจวัดความดันทั่วไปและผลกระทบของอุณหภูมิต่อส่วนรับความดันของซีลไดอะแฟรม

ความแตกต่างของระดับของเหลวของเกจวัดความดันไดอะแฟรม

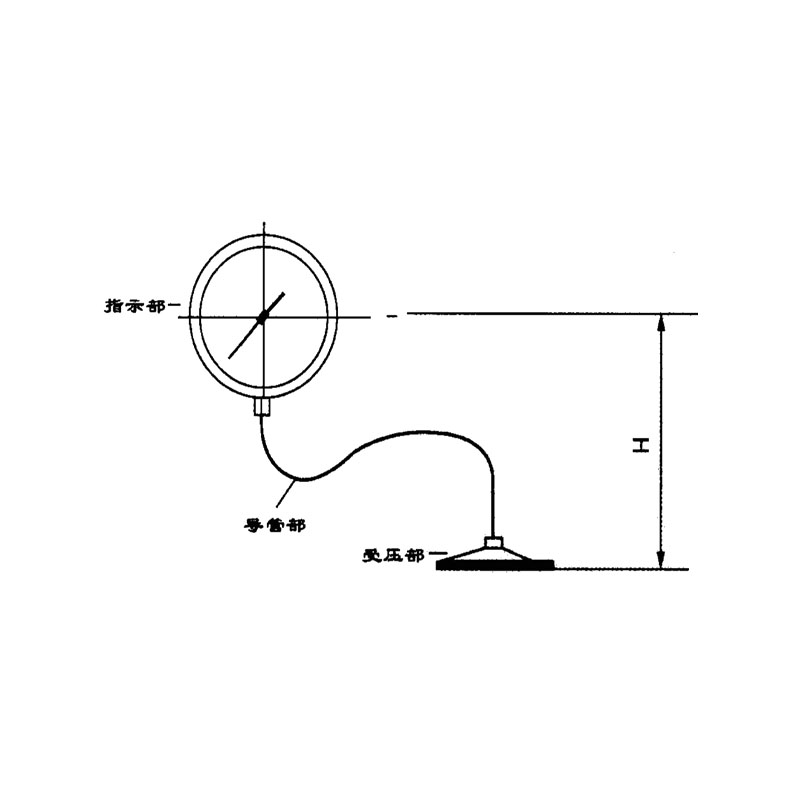

โดยเฉพาะอย่างยิ่งสำหรับเกจวัดแรงดันไดอะแฟรมที่มีเส้นเลือดฝอยเชื่อมต่อแบบยืดหยุ่น ผลกระทบของระดับของเหลว ∆P จะเกิดขึ้นเมื่อไดอะแฟรมแบกความดันและเกจวัดความดันทั่วไปได้รับการติดตั้งที่ระดับความสูงที่ต่างกัน จะต้องคำนึงถึงปัจจัยนี้เพื่อการวัดที่แม่นยำ

\△P=d·h    d- ความถ่วงจำเพาะของของเหลวปิดผนึก h - ความแตกต่างของระดับของเหลว
100011-uT3j 100002-S9dF

ความต้านทานการกัดกร่อนของเกจวัดความดันไดอะแฟรม

รับประกันความต้านทานการกัดกร่อนของเกจวัดแรงดันไดอะแฟรมโดยการเลือกวัสดุอย่างเหมาะสมสำหรับไดอะแฟรม หน้าแปลน และปะเก็นซีลที่สัมผัสกับตัวกลางที่วัดได้
วัสดุไดอะแฟรม: 0Cr17Ni12Mo2 (316), โลหะผสม Monel (Cu30Ni70), Hastelloy (H276C), แทนทาลัม (Ta) และฟลูออโรพลาสติก F4
วัสดุหน้าแปลน: สแตนเลส 0Cr17Ni12Mo2 (316); สแตนเลสบุด้วยฟลูออโรเรซิ่น (316 F4)
วัสดุปะเก็นซีล: ยางไนไตรล์ ยางฟลูออโร ยางซิลิโคน และฟลูออโรพลาสติก

การเลือกหน้าแปลน
มาตรฐานชุดหน้าแปลนทั่วไปได้รับการรวบรวมตามมาตรฐาน GB (จีน), HGJ (กระทรวงอุตสาหกรรมเคมี), DIN (เยอรมนี), JIS (ญี่ปุ่น), ANSI (USA) และมาตรฐานหน้าแปลนอื่น ๆ รวมถึงเงื่อนไขการใช้งานจริงในประเทศสำหรับการเลือกของผู้ใช้ นอกจากนี้ยังยอมรับคำสั่งพิเศษของข้อกำหนดอื่นๆ จากผู้ใช้อีกด้วย

การเลือกใช้น้ำยาซีล
เพื่อให้มั่นใจในความน่าเชื่อถือและความปลอดภัยของการทำงานของเกจวัดความดันไดอะแฟรม จะต้องเลือกของเหลวปิดผนึกที่เหมาะสมตามการใช้งานที่แตกต่างกัน

น้ำยาซีล ช่วงอุณหภูมิของชิ้นส่วนรับแรงดัน ความถ่วงจำเพาะ g/cm³ ค่าสัมประสิทธิ์การขยายปริมาตร 1/°C ใบสมัคร
น้ำมันซิลิโคนความหนืดสูง -10~200°ซ 1.07 0.95×10⁻³ สำหรับบริการที่มีอุณหภูมิสูง
น้ำมันซิลิโคนความหนืดต่ำ -30~100°ซ 0.94 1.08×10⁻³ บริการทั่วไป
สารละลายน้ำกลีเซอรีน -5~100°ซ 1.27 0.61×10⁻³ บริการเกรดอาหาร
น้ำมันพืช -5~100°ซ 0.93 1.03×10⁻³ บริการเกรดอาหาร
น้ำมันฟลูออรีน -30~150°ซ 1.93 0.75×10⁻³ ไฮโดรเจน ออกซิเจน
