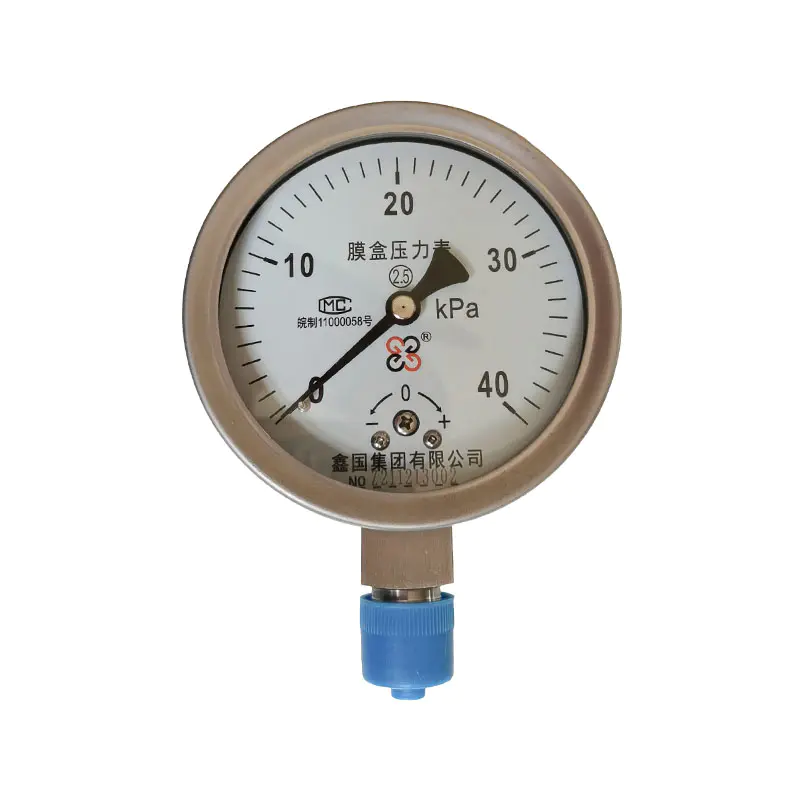

XG/YE-100、 เกจวัดความดันกล่องไดอะแฟรม 150 ซีรี่ส์

เกจวัดความดันกล่องไดอะแฟรม XG/YE-100、150 series เป็นเกจวัดแรงดันเชิงกลที่บ่งบอกถึงแรงดันขนาดเล็กที่ใช้กล่องเมมเบรนลูกฟูกเป็นองค์ประกอบตรวจจับแรงดัน เส้นผ่านศูนย์กลางเกจแบ่งออกเป็นสองข้อกำหนด: Φ 100 มม. และ Φ 150 มม. ด้วยการอาศัยกล่องฟิล์มลูกฟูกเพื่อสร้างการเคลื่อนที่แบบยืดหยุ่นภายใต้ความกดดัน การกระจัดจะถูกขยายโดยกลไกการส่งผ่านเกียร์แบบคันโยก และตัวชี้จะถูกขับเคลื่อนเพื่อให้ได้แรงดันไมโครในสถานที่ แรงดันลบ และการแสดงผลแรงดันบวกและลบ กล่องฟิล์มเหลวและข้อต่อรุ่นธรรมดาทำจากโลหะผสมทองแดงดีบุก ส่วนต่อท้าย - B เป็นรุ่นสแตนเลส และชิ้นส่วนรับของเหลวจะถูกแทนที่ด้วยวัสดุสแตนเลส การกำหนดค่าหน้าสัมผัสทางไฟฟ้าที่ทนต่อแรงกระแทกและแม่เหล็กช่วยขยายได้ เหมาะสำหรับการวัดแรงดันไมโครของแก๊สและแรงดันลบโดยไม่มีอันตรายจากการระเบิด ใช้กันทั่วไปในการระบายอากาศของหม้อไอน้ำ แก๊ส เตาเผา พัดลมกำจัดฝุ่น และสภาพการทำงานอื่นๆ

ข้อดีของผลิตภัณฑ์ :
1. ความไวของการวัดแรงดันระดับไมโครอยู่ในระดับสูง และองค์ประกอบการตรวจจับแรงดันกล่องเมมเบรนมีความไวต่อการเปลี่ยนแปลงแรงดันเล็กน้อย ทำให้เหมาะสมเป็นพิเศษสำหรับสถานการณ์การวัดแรงดันระดับไมโครและก๊าซแรงดันต่ำ
2. ประสิทธิภาพการกันลมที่ดีเยี่ยม โครงสร้างการปิดผนึกแบบเชื่อม ป้องกันการรั่วไหลของก๊าซ มักใช้สำหรับการตรวจสอบความดันก๊าซเช่นความดันอากาศในเตา ก๊าซ การระบายอากาศ ฯลฯ
3. โครงสร้างน้ำหนักเบาและมีเสถียรภาพ โครงสร้างภายในที่เรียบง่าย ความต้านทานการโอเวอร์โหลดที่เหนือกว่าเมื่อเทียบกับเครื่องมือท่อสปริงบางรุ่น และอัตราความล้มเหลวรายวันต่ำ
4. การกำหนดค่าเสริมมีให้เลือกมากมาย และสามารถทำเป็นสเตนเลสสตีล กันกระแทก และใช้แม่เหล็กช่วยได้เพื่อให้เกิดการประสานสัญญาณเตือนในสถานที่ อินเทอร์เฟซมีความหลากหลายและง่ายต่อการติดตั้งและแก้ไขข้อบกพร่อง

จุดขายหลัก:
1. การวัดความดันระดับไมโครที่ละเอียดอ่อน องค์ประกอบการตรวจจับความดันกล่องเมมเบรน มีทักษะในการตรวจจับก๊าซแรงดันต่ำและความดันระดับไมโคร ตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงแรงดันเล็กน้อย
2. กันลมได้ดี โครงสร้างซีลแบบเชื่อม แก๊สรั่วไม่ใช่เรื่องง่าย เหมาะสำหรับสภาพการทำงานของแก๊ส เช่น แรงดันลม แก๊ส การระบายอากาศในเตาเผา เป็นต้น
3. โครงสร้างเรียบง่ายที่มีอัตราความล้มเหลวต่ำ สามารถรองรับน้ำหนักเกินได้ น้ำหนักเบา และเชื่อถือได้สำหรับการทำงานในระยะยาว
4. มีการกำหนดค่าหลายแบบ รองรับรูปแบบหน้าสัมผัสทางไฟฟ้าแบบสเตนเลส กันกระแทก และแม่เหล็กช่วย เพื่อให้สามารถควบคุมการล็อกสัญญาณเตือนแรงดันได้
5. ติดตั้งและบำรุงรักษาง่าย ข้อมูลจำเพาะอินเทอร์เฟซที่สมบูรณ์ ถอดประกอบและเปลี่ยนได้ง่าย เข้ากันได้กับพัดลม หม้อไอน้ำ และอุปกรณ์แก๊สประเภทต่างๆ

ติดต่อเรา
พ.ศV：XG／YA -100 、 เกจวัดแรงดันแอมโมเนีย 150 ซีรี่ส์ถัดไป：XG/YE-100B สแตนเลสไดอะแฟรมกล่องเกจวัดความดัน
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: เกจวัดความดันแบบสูบลมสามารถใช้วัดตัวกลางของเหลวได้หรือไม่
ตอบ: ส่วนใหญ่ใช้สำหรับวัดแรงดันไมโครของแก๊สและแรงดันต่ำ ไม่แนะนำสำหรับการวัดของเหลว ของเหลวที่เข้าสู่โพรงกล่องเมมเบรนสามารถทำให้เกิดการกัดกร่อนภายในและการดริฟท์เป็นศูนย์ได้ง่าย ขอแนะนำให้ใช้เกจวัดความดันไดอะแฟรมหรือท่อสปริงในการวัดตัวกลางของเหลว

Q2: เหตุใดช่วงของเกจวัดแรงดันที่สูบลมจึงเล็กมาก? วัดแรงดันสูงได้ไหม?
ตอบ: กล่องเมมเบรนเป็นองค์ประกอบตรวจจับแรงกดแบบผนังบาง เหมาะสำหรับแรงดันระดับไมโครและแรงดันต่ำเท่านั้น แรงดันสูงอาจทำให้กล่องเมมเบรนเสียรูปถาวรและอุปกรณ์ขัดข้อง โปรดใช้เกจวัดแรงดันสายยางสปริงสำหรับสภาวะแรงดันสูง

คำถามที่ 3: จะเลือกระหว่างกล่องไดอะแฟรมแบบปกติกับเกจวัดแรงดันกล่องไดอะแฟรมสแตนเลสได้อย่างไร
ตอบ: ส่วนประกอบกระแสไฟเกินของกล่องไดอะแฟรมธรรมดาทำจากโลหะผสมทองแดง เหมาะสำหรับก๊าซแห้งและไม่มีฤทธิ์กัดกร่อน หากมีก๊าซที่มีฤทธิ์กัดกร่อนเล็กน้อยและสภาพแวดล้อมที่ชื้น สามารถเลือกเกจวัดความดันกล่องไดอะแฟรมสแตนเลสได้โดยตรงเพื่อปรับปรุงอายุการใช้งานป้องกันการกัดกร่อน

คำถามที่ 4: อะไรคือสาเหตุที่ตัวชี้ไม่กลับไปเป็นศูนย์และการวัดที่ไม่ถูกต้อง?
ตอบ: สาเหตุหลัก: ผลกระทบจากแรงดันเกิน, ก๊าซที่มีฤทธิ์กัดกร่อนกัดกร่อนกล่องเมมเบรน, ความผันผวนของแรงดันบ่อยครั้ง อย่าใช้งานมากเกินไป เลือกสแตนเลสสำหรับสื่อที่มีฤทธิ์กัดกร่อน ตรวจสอบจุดศูนย์เป็นประจำ และเปลี่ยนอุปกรณ์ทันทีเมื่อกล่องเมมเบรนเสียรูปอย่างรุนแรง

ช่วงสเกลและระดับความแม่นยำ

รุ่น ช่วงสเกล (ปาสคาล) ระดับความแม่นยำ น้ำหนัก (กก.)
เกจวัดแรงดัน แรงกดดันเชิงลบ ความดันผสม
XG-YE-100 XG-YE-150 0~1.6 -1.6~0 -0.8~ 0.8 2.5 0.5
0~2.5 -2.5~0 -1.2~ 1.2
0~4 -4~0 -2~ 2
0~6 -6~0 -3~ 3
0~10 -10~0 -5~ 5
0~16 -16~0 -8~ 8
0~25 -25~0 -12~ 12
0~40 -40~0 -20~ 20

ตำแหน่งการทำงานและสภาพแวดล้อม: ต้องติดตั้งเครื่องมือในแนวตั้ง อุณหภูมิแวดล้อมในการทำงาน: -25 ~ 55 ℃ ความชื้นสัมพัทธ์ ≤80% อากาศโดยรอบจะต้องไม่มีก๊าซที่เป็นอันตรายซึ่งกัดกร่อนเครื่องมือ
ผลกระทบของอุณหภูมิ: เมื่ออุณหภูมิในการทำงานเบี่ยงเบนไปจาก 20 ±5°C ข้อผิดพลาดของอุณหภูมิเพิ่มเติมจะต้องไม่เกิน 0.4%/10°C
