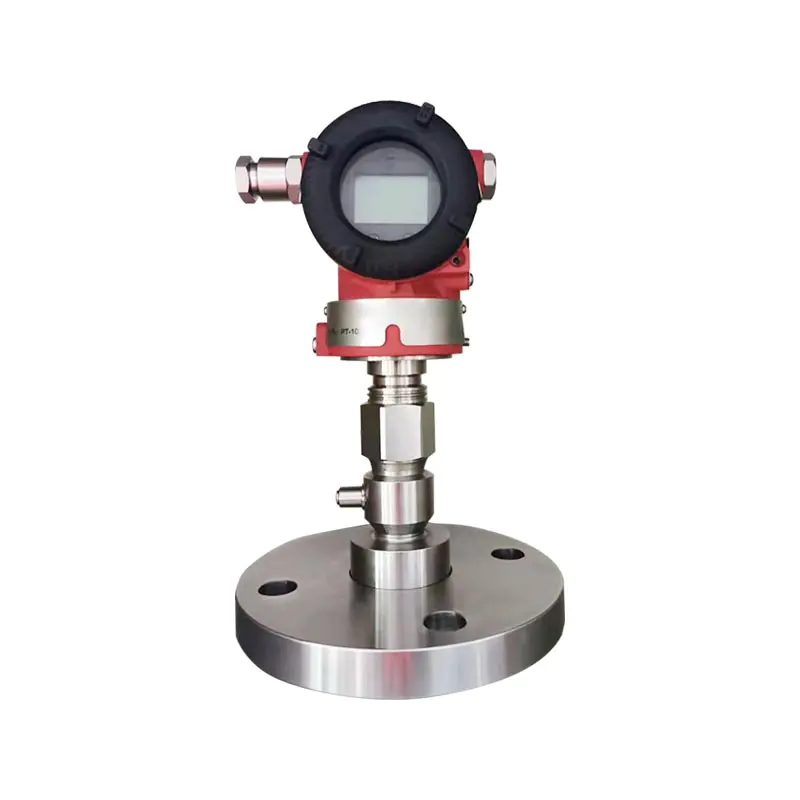

XG3051T เครื่องส่งสัญญาณระยะไกลความดันแตกต่าง/ความดันสัมบูรณ์

แนะนำผลิตภัณฑ์：
เครื่องส่งสัญญาณความดันระยะไกลอัจฉริยะ XG3051T รองรับการวัดความดันเกจและความดันสัมบูรณ์ ใช้โครงสร้างการแยกเมมเบรนของเส้นเลือดฝอยในการส่งสัญญาณระยะไกลเพื่อแยกสื่อที่วัดได้ออกจากตัวเครื่องส่งสัญญาณ สามารถรับมือกับความหนืดสูง การตกผลึกง่าย การแข็งตัวง่าย การกัดกร่อนที่รุนแรง และสภาพการทำงานปานกลางที่อุณหภูมิสูง ป้องกันการอุดตันปานกลางและการกัดกร่อนของเซ็นเซอร์
เอาต์พุตสัญญาณดิจิตอลโปรโตคอล HART แบบซ้อนทับ 4-20mA มีความแม่นยำสูง มีเสถียรภาพในระยะยาว รองรับการสอบเทียบการกำหนดค่าในสถานที่ ตัวเลือก LCD ในสถานที่ พร้อมการป้องกันการระเบิด วัสดุไดอะแฟรมที่ปรับแต่งได้ ทำให้สามารถส่งสัญญาณแรงดันได้ระยะไกล

อุตสาหกรรมที่เกี่ยวข้อง:
1. อุตสาหกรรมปิโตรเคมี: การวัดความดันของถังปฏิกิริยาและถังเก็บ
2. ไฟฟ้า: การตรวจสอบแรงดันเครือข่ายหม้อไอน้ำและท่อความร้อน
3. โลหะวิทยา: การตรวจจับแรงดันในกระบวนการถลุง
4. การบำบัดน้ำ: แรงดันถังบำบัดน้ำเสียและเคมี
5. ยา: การควบคุมแรงดันของถังกระบวนการทางเภสัชกรรม
6. อาหารและเครื่องดื่ม: การวัดความดันของวัสดุที่มีความหนืด
7. อุตสาหกรรมเคมีถ่านหิน: การตรวจจับแรงดันของอุปกรณ์กระบวนการต่างๆ
8. การทำกระดาษ: การรวบรวมแรงกดของสื่อเยื่อ

ติดต่อเรา
พ.ศV：XG3051DP เครื่องส่งสัญญาณระยะไกลแบบ Differential Pressureถัดไป：XG3051T เครื่องส่งสัญญาณความดันแตกต่าง/ความดันสัมบูรณ์
คำถามที่พบบ่อย อินพุต เอาท์พุต เวลาตอบสนอง เงื่อนไขทั่วไป การเชื่อมต่อไฟฟ้า ตารางรหัสรุ่นและข้อมูลจำเพาะ ขนาด
คำถามที่ 1: เครื่องส่งสัญญาณระยะไกล XG3051T เหมาะกับสภาวะการทำงานแบบใด
ตอบ: เหมาะสำหรับความหนืดสูง การตกผลึกง่าย การแข็งตัวง่าย การกัดกร่อนที่รุนแรง และตัวกลางที่มีอุณหภูมิสูง สื่อจะถูกป้องกันไม่ให้เข้าสู่ตัวเครื่องส่งสัญญาณโดยตรงผ่านเมมเบรนส่งสัญญาณระยะไกลและการแยกเส้นเลือดฝอย ป้องกันการอุดตันและการกัดกร่อนของเซ็นเซอร์ รองรับโหมดการวัดสองโหมด: ความดันเกจและความดันสัมบูรณ์

คำถามที่ 2: จะเลือกระหว่างแรงดันเกจและแรงดันสัมบูรณ์ได้อย่างไร
ตอบ: เลือกความดันเกจสำหรับการวัดความดันบรรยากาศสัมพัทธ์ เมื่อวัดแรงดันสุญญากาศและแรงดันลบ ควรเลือกแรงดันสัมบูรณ์เป็นข้อมูลอ้างอิงสำหรับสภาพการทำงาน และไม่สามารถผสมกันได้ มิฉะนั้นจะเกิดข้อผิดพลาดในการวัดที่สำคัญ

Q3: สัญญาณเอาท์พุตคืออะไร? ฉันสามารถเชื่อมต่อกับอุปกรณ์พกพา HART ได้หรือไม่
ตอบ: เอาต์พุตอะนาล็อกมาตรฐาน 4-20mA รวมกับโปรโตคอลดิจิทัล HART รองรับการกำหนดค่าในสถานที่ การปรับเปลี่ยนช่วง การสอบเทียบจุดศูนย์ของตัวควบคุม HART และสามารถเชื่อมต่อกับระบบ DCS และ PLC ได้

Q4: จะเลือกวัสดุสำหรับฟิล์มส่งสัญญาณระยะไกลได้อย่างไร?
A: สแตนเลส 316L ธรรมดา; สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนสูง สามารถเลือกโลหะผสม Hastelloy และฟิล์มแทนทาลัมได้ และสามารถระบุองค์ประกอบและอุณหภูมิของตัวกลางได้เมื่อสั่งซื้อ

พารามิเตอร์การวัด: ความดันเกจ, ความดันคายความร้อน, ระดับของเหลว
ช่วงการวัด
เกจวัดแรงดัน รีโมท ทรานสมิตเตอร์ ขีดจำกัดล่าง: เริ่มต้นจาก -100%URL (ปรับได้อย่างต่อเนื่อง)
ขีดจำกัดบน: สูงสุด 100%URL (ปรับได้อย่างต่อเนื่อง)
เครื่องส่งสัญญาณระยะไกลแบบความดันสัมบูรณ์ ขีดจำกัดล่าง: เริ่มต้นจาก 0~100%URL (ปรับได้อย่างต่อเนื่อง)
ขีดจำกัดบน: สูงสุด 100%URL (ปรับได้อย่างต่อเนื่อง)

ช่วงการวัด

ตารางที่ 1 - ความสัมพันธ์ระหว่างรหัสช่วงและช่วง
รหัสช่วง ช่วงขั้นต่ำ ช่วงสูงสุด แรงดันสูงสุด (สูงสุด)
C 6 ปาสคาล 40 ปาสคาล แรงดันพิกัดของหน้าแปลนระดับ
D 25 กิโลปาสคาล 250 กิโลปาสคาล
F 30 ปาสคาล 3 เมกะปาสคาล
G 1 เมกะปาสคาล 10 เมกะปาสคาล
H 2.1 เมกะปาสคาล 21 เมกะปาสคาล
I 4 เมกะปาสคาล 40 เมกะปาสคาล
L 6 ปาสคาล abs 40 ปาสคาล abs
M 25 กิโลปาสคาล abs 250 กิโลปาสคาล abs
O 30 ปาสคาล abs 3 เมกะปาสคาล abs
ตารางที่ 2 —  ตารางเปรียบเทียบของหน้าแปลนระยะไกลและช่วงขั้นต่ำ
ประเภทหน้าแปลน เส้นผ่านศูนย์กลางที่กำหนด ช่วงต่ำสุด/สูงสุด ความยาวสูงสุดของเส้นเลือดฝอย
ชนิดแบน DN 25/1" 160kPa/25MPa 10ม
DN 50/2" 10kPa/10MPa 12ม
DN 80/3" 6kPa/10MPa 16ม
ดีเอ็น 4" 6kPa/3MPa 16ม
ประเภทที่แทรก DN 50/2" 16kPa/10MPa 10ม
DN 80/2" 6kPa/10MPa 16ม
ดีเอ็น 4" 6kPa/3MPa 16ม
ประเภทรีโมทแบบติดเกลียว เส้นผ่านศูนย์กลางภายนอก 109มม 160kPa/25MPa 10ม

ช่วงต่ำสุดของเครื่องส่งสัญญาณระยะไกลความดันเกจ / ความดันสัมบูรณ์จะต้องเป็นค่าที่มากกว่าของช่วงต่ำสุดที่ระบุในตารางที่ 1 และตารางที่ 2 ช่วงที่ปรับต้องไม่น้อยกว่าช่วงต่ำสุด
ช่วงสูงสุดของเครื่องส่งสัญญาณระยะไกลความดันเกจ / ความดันสัมบูรณ์จะต้องเป็นค่าที่น้อยกว่าระหว่างช่วงสูงสุดของตัวเครื่องส่งสัญญาณและความดันที่กำหนดของหน้าแปลนระยะไกล

สัญญาณเอาท์พุต
เอาต์พุต HART DC 4–20 mA 2 สาย, การสื่อสารแบบดิจิตอล; โปรโตคอล HART ถูกซ้อนทับบนสัญญาณ DC 4–20 mA
ขีดจำกัดสัญญาณเอาท์พุต: Imin = 3.9 mA, Imax = 20.5 mA
กระแสไฟเตือน (โหมดกำหนดค่าได้)
โหมดสัญญาณเตือนต่ำ (ขั้นต่ำ) 3.7 มิลลิแอมป์
โหมดสัญญาณเตือนสูง (สูงสุด) 21 มิลลิแอมป์
ไม่มีโหมดปลุก (กดค้างไว้) เก็บค่าปัจจุบันที่ถูกต้องก่อนเกิดฟอลต์
การตั้งค่ามาตรฐานของกระแสสัญญาณเตือน โหมดสัญญาณเตือนสูง


ค่าคงที่การทำให้หมาด ๆ ของส่วนประกอบเครื่องขยายเสียงคือ 0.1 วินาที; ค่าคงที่เวลาของเซ็นเซอร์และหน้าแปลนซีลระยะไกลอยู่ในช่วง 0.2 ~ 6 วินาที ขึ้นอยู่กับช่วงเซ็นเซอร์ อัตราส่วนช่วง ความยาวของเส้นเลือดฝอย และความหนืดของของเหลวเติม
ค่าคงที่เวลาที่ปรับได้เพิ่มเติมอยู่ในช่วง 0.1 ~ 60 วินาที

เงื่อนไขการติดตั้ง
สามารถติดตั้งเครื่องส่งสัญญาณระยะไกลแบบเกจ/ความดันสัมบูรณ์ที่ไม่มีท่อคาปิลลารีได้โดยตรงผ่านหน้าแปลนระยะไกล การเบี่ยงเบนตำแหน่งจะทำให้เกิดการเลื่อนศูนย์ที่แก้ไขได้ ตัวเรือนอิเล็กทรอนิกส์สามารถหมุนได้สูงสุด 360° และสกรูชุดสามารถยึดเข้ากับตำแหน่งใดก็ได้

หน้าแปลนระยะไกลเกจ/แรงดันสัมบูรณ์เชื่อมต่อกับหน้าแปลนที่เป็นไปตามมาตรฐาน ANSI/DIN หน้าแปลนผสมพันธุ์ดังกล่าวจะต้องติดตั้งปะเก็นอ่อนและสลักเกลียวและน็อตยึด (สลักเกลียวและน็อตเป็นทางเลือกสำหรับผู้ใช้)

สำหรับเครื่องส่งสัญญาณระยะไกลแบบเกจ/ความดันสัมบูรณ์ที่มีท่อคาปิลลารี: หากมีการติดตั้งชุดซีลระยะไกลไว้ใต้ตัวเครื่องส่งสัญญาณ ความสูงที่แตกต่างกันสูงสุดระหว่างชุดซีลระยะไกลและตัวเครื่องส่งสัญญาณจะต้องน้อยกว่า 5 เมตร เมื่อแรงดันใช้งานต่ำกว่า 100 kPa สัมบูรณ์ ให้ติดตั้งตัวเครื่องส่งสัญญาณไว้ด้านล่างชุดซีลระยะไกล

รัศมีการโค้งงอต่ำสุดของท่อคาปิลลารีคือ 75 มม. ไม่อนุญาตให้ขด!

สภาพแวดล้อม

อุณหภูมิแวดล้อม
ขั้นต่ำ ขึ้นอยู่กับการเติมของเหลว
สูงสุด 85 ℃
พร้อมจอ LCD และซีล FKM -20 ~ 65 ℃
อุณหภูมิการจัดเก็บ/การขนส่ง
ขั้นต่ำ ขึ้นอยู่กับการเติมของเหลว
สูงสุด 85 ℃
ความชื้นสัมพัทธ์ 0 ~ 100 %
ทนต่อแรงกระแทก
การเร่งความเร็ว 50 ก
ระยะเวลา 11 น
ความต้านทานการสั่นสะเทือน 2 กรัม ถึง 500 เฮิร์ตซ์
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ดูตารางที่ 4 "ภาคผนวก EMC" ในหน้าถัดไป

ประมวลผลขีดจำกัดอุณหภูมิขีดจำกัดปานกลาง
อุณหภูมิปานกลาง:-30~400°C

ตารางที่ 3 ความสัมพันธ์ของของเหลวเติม อุณหภูมิในการทำงาน และแรงดันใช้งานขั้นต่ำ
เติมของเหลว น้ำมันซิลิโคน (S) น้ำมันซิลิโคนอุณหภูมิสูง (H) น้ำมันซิลิโคนอุณหภูมิสูงพิเศษ (U) น้ำมันพืช (วี)
ความหนาแน่นที่ 25 ℃ 960 กก./ลบ.ม 980 กก./ลบ.ม 1,020 กก./ลบ.ม 937 กก./ลบ.ม
ช่วงอุณหภูมิในการทำงาน -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
อุณหภูมิ ช่วงแรงดันใช้งาน (kPa สัมบูรณ์)
20 ℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

หมายเหตุ: ควรให้ความสนใจเป็นพิเศษกับค่าใดๆ ที่เกินช่วงอุณหภูมิและความดันข้างต้น สิ่งเหล่านี้สามารถพบได้ผ่าน
การออกแบบพิเศษ

รายการ ข้อมูลจำเพาะ
ขีดจำกัดความดันของร่างกายเครื่องส่งสัญญาณ สุญญากาศจนถึงแรงดันสูงสุด
แรงดันพิกัดหน้าแปลนระยะไกล ANSI: 150 ปอนด์ต่อตารางนิ้ว ~ 600 ปอนด์ต่อตารางนิ้ว
ดินแดง: PN 1.6 MPa ~ PN 10 MPa
น้ำหนัก DN 50/2": ประมาณ 7 ~ 10 กก
DN 80/3": ประมาณ. 8 ~ 11 กก
DN 4": ประมาณ 9 ~ 12 กก
ประสิทธิภาพการป้องกันการระเบิด ทนไฟ NEPSI: Ex dⅡC T6
ความปลอดภัยภายในของ NEPSI: Ex iaⅡC T4
อุณหภูมิในการทำงานที่อนุญาต -40 ℃ ~ 65 ℃

สภาวะกำลังและโหลด
แรงดันไฟฟ้าของแหล่งจ่ายไฟคือ 24V
R≤(Us-12V) /ไอแมกซ์ kQ 2
โดยที่ Imax=23 mA
แรงดันไฟฟ้าสูงสุด: 42VDC
แรงดันไฟฟ้าขั้นต่ำ: 12VDC, 15VDC (จอแสดงผล LCD แบ็คไลท์)
ช่วงโหลดการสื่อสารแบบดิจิทัล: 250 ~ 600Q

รายการ ข้อมูลจำเพาะ
วัสดุ
วัดแคปซูล สแตนเลส 316L
ไดอะแฟรม สแตนเลส 316L, Hastelloy C, Tantalum
หน้าแปลนกระบวนการ สแตนเลส 304
เติมของเหลว น้ำมันซิลิโคน, น้ำมันซิลิโคนอุณหภูมิสูง, น้ำมันซิลิโคนอุณหภูมิสูงพิเศษ, น้ำมันพืช
ที่อยู่อาศัยเครื่องส่งสัญญาณ อลูมิเนียมอัลลอยด์เคลือบอีพ็อกซี่
ปะเก็นที่อยู่อาศัย ยางไนไตรล์ (NBR)
ป้ายชื่อ สแตนเลส 304
การเชื่อมต่อไฟฟ้า เคเบิลแกลนด์ M20×1.5; ขั้วต่อเหมาะสำหรับตัวนำขนาด 0.5 ~ 2.5 มม.²
การเชื่อมต่อกระบวนการ หน้าแปลนซีลระยะไกลเป็นไปตามมาตรฐาน ANSI หรือ DIN มีการติดตั้งโดยตรง อ้างถึงการวาดภาพขนาด
ระดับการป้องกันที่อยู่อาศัย IP67
ตารางที่ 4 ภาคผนวก EMC
ไม่ รายการทดสอบ มาตรฐานขั้นพื้นฐาน สภาพการทดสอบ ระดับประสิทธิภาพ
1 การแผ่รังสี (สิ่งที่แนบมา) GB/T 9254-2008 ตารางที่ 5 30เมกะเฮิร์ตซ์~ 1,000เมกะเฮิร์ตซ์ ผ่าน
2 การปล่อยก๊าซเรือนกระจก (พอร์ตไฟ DC) GB/T 9254-2008 ตารางที่ 1 0.15MHz ~ 30MHz ผ่าน
3 ภูมิคุ้มกันปล่อยประจุไฟฟ้าสถิต (ESD) GB/T 17626.2-2006 4kV (หน้าสัมผัส), 8kV (อากาศ) B
4 ภูมิคุ้มกันสนามแม่เหล็กไฟฟ้า RF ที่แผ่รังสี GB/T 17626.3-2006 10V/ม. (80MHz~1GHz) A
5 ภูมิคุ้มกันสนามแม่เหล็กความถี่ไฟฟ้า GB/T 17626.8-2006 30A/ม A
6 ภูมิคุ้มกันระเบิดชั่วคราวแบบไฟฟ้าอย่างรวดเร็ว GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 ภูมิคุ้มกันไฟกระชาก GB/T 17626.5-2008 1kV (สายต่อสาย) B
2kV (สายสู่ดิน) (1.2us/50us)
8 ดำเนินการภูมิคุ้มกันรบกวนที่เกิดจากสนาม RF GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

หมายเหตุ:
(1) ประสิทธิภาพระดับ A: ประสิทธิภาพยังคงอยู่ภายในขีดจำกัดของข้อกำหนดทางเทคนิคในระหว่างการทดสอบ
(2) ประสิทธิภาพระดับ B: การเสื่อมสภาพชั่วคราวหรือการสูญเสียฟังก์ชัน/ประสิทธิภาพอาจเกิดขึ้นในระหว่างการทดสอบ แต่หน่วยสามารถฟื้นตัวได้โดยอัตโนมัติ สถานะการทำงานจริงและข้อมูลที่จัดเก็บยังคงไม่เปลี่ยนแปลง

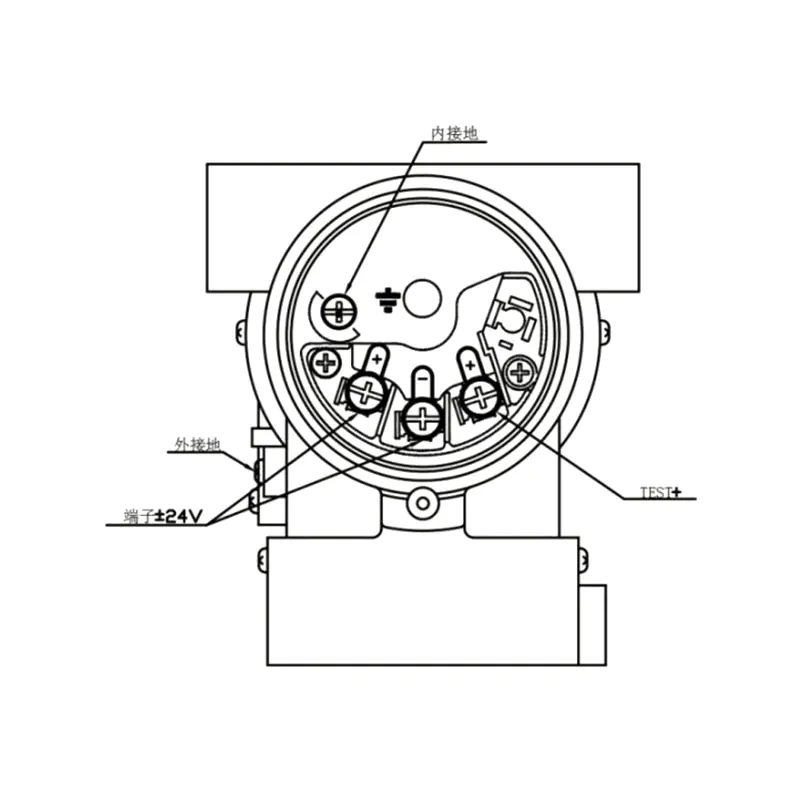

รูปที่ 6: แผนภาพการเชื่อมต่อไฟฟ้า
100006

หมายเหตุ: ฟังก์ชั่นอินเทอร์เฟซด่วนเทียบเท่ากับเทอร์มินัลสัญญาณ

1 เครื่องส่งสัญญาณระยะไกลแบบเกจพื้นฐาน/แรงดันสัมบูรณ์ — การเลือกหน้าแปลน
10 เกจวัดพื้นฐาน/ชุดประกอบซีลระยะไกลความดันสัมบูรณ์
1 อาร์เอ็น- ชนิดติดตั้งโดยตรง ไม่มีท่อคาปิลลารี่
อาร์เอส- ด้วยหลอดคาปิลลารี
20 การเชื่อมต่อกระบวนการ เส้นผ่านศูนย์กลางที่กำหนด ประเภทหน้าซีล ไดอะแฟรม / วัสดุหน้าซีล
A DN50 ดิน2501 ประเภท E DIN2526 สแตนเลส 316L
B DN50 ดิน2502 ประเภท E DIN2526 ฮาสเตลลอย ซี
C DN50 ดิน2503 ประเภท E DIN2526 แทนทาลัม
H DN80 ดิน2504 ประเภท E DIN2526 สแตนเลส 316L
I DN80 ดิน2505 ประเภท E DIN2526 ฮาสเตลลอย ซี
G DN80 ดิน2506 ประเภท E DIN2526 แทนทาลัม
D DN2" แอนซี่บี 16.5 RF ANSI B16.5 สแตนเลส 316L
E DN2" แอนซี่บี 16.5 RF ANSI B16.5 ฮาสเตลลอย ซี
F DN2" แอนซี่บี 16.5 RF ANSI B16.5 แทนทาลัม
K DN3" แอนซี่บี 16.5 RF ANSI B16.5 สแตนเลส 316L
L DN3" แอนซี่บี 16.5 RF ANSI B16.5 ฮาสเตลลอย ซี
M DN3" แอนซี่บี 16.5 RF ANSI B16.5 แทนทาลัม
N DN4" แอนซี่บี 16.5 RF ANSI B16.5 สแตนเลส 316L
O DN4" แอนซี่บี 16.5 RF ANSI B16.5 ฮาสเตลลอย ซี
P DN4" แอนซี่บี 16.5 RF ANSI B16.5 แทนทาลัม
Q DN100 ดิน2501 ประเภท E DIN2526 สแตนเลส 316L
S DN100 ดิน2501 ประเภท E DIN2526 ฮาสเตลลอย ซี
T DN100 ดิน2501 ประเภท E DIN2526 แทนทาลัม
30 จัดอันดับความดัน มาตรฐานความดันหน้าแปลน
1 PN 1MPa / 4MPa ดิน2501
2 PN 6.4MPa ดิน2501
3 PN 10MPa ดิน2501
6 150 ปอนด์ต่อตารางนิ้ว ANSI B16.5
7 300 ปอนด์ต่อตารางนิ้ว ANSI B16.5
8 600 ปอนด์ต่อตารางนิ้ว ANSI B16.5
คำอธิบาย
40 F ชนิดแบน
H ชนิดสอด สแตนเลส 316L ยาวสอด 50 มม
I ชนิดสอด สแตนเลส 316L ยาวสอด 100 มม
G ชนิดสอด สแตนเลส 316L ยาวสอด 150 มม
L ชนิดเม็ดมีด ฮาสเตลลอย ซี ความยาวการแทรก 50 มม
M ชนิดเม็ดมีด ฮาสเตลลอย ซี ความยาวการแทรก 100 มม
N ชนิดเม็ดมีด ฮาสเตลลอย ซี ความยาวการแทรก 150 มม
Z พิเศษ (สั่งทำพิเศษ)
50 เติมของเหลว อุณหภูมิในการทำงาน พิสัย
S น้ำมันซิลิโคน -30 ~ 200 ℃
H น้ำมันซิลิโคนอุณหภูมิสูง -10 ~ 350 ℃
U น้ำมันซิลิโคนอุณหภูมิสูงพิเศษ -10 ~ 400 ℃
V น้ำมันพืช 0 ~ 250 ℃
F น้ำมันฟลูออไรด์ -30 ~ 260 ℃
L น้ำมันเติมอุณหภูมิต่ำพิเศษ -100 ~ 100 ℃
Z ของเหลวเติมอุณหภูมิสูงพิเศษ 10 ~ 600 ℃
60 ความยาวของเส้นเลือดฝอย
0 ไม่มีเส้นเลือดฝอย ชนิดติดตั้งโดยตรง
1 1 ม
2 2 ม
3 3 ม
4 4 ม
5 5 ม
6 6 ม
7 7 ม
8 8 ม
9 9 ม
10 10 ม
11 11 ม
12 12 ม
… …
70 คุณสมบัติชิ้นส่วนของเส้นเลือดฝอย
N ไม่มี
P เส้นเลือดฝอยพร้อมชั้นป้องกัน PVC
80 รูปแบบหน้าไดอะแฟรมของหน้าแปลนกระบวนการเปียก
N ไม่มี
1 FEP (ฟลูออริเนตเอทิลีนโพรพิลีน) เคลือบบน 316L (อุณหภูมิ ≤ 180 ℃)
2 PFA (เพอร์ฟลูออโรอัลคอกซี) เคลือบบน 316L (อุณหภูมิ ≤ 260 ℃)
3 เมมเบรน PTFE วางบนไดอะแฟรม (แบบแบนเท่านั้น)
4 เคลือบ FEP บน 316L (อุณหภูมิ ≤ 180 ℃) (เฉพาะแบบแทรก)
5 PFA เคลือบบน 316L (อุณหภูมิ ≤ 260 ℃) (แบบแทรกเท่านั้น)
6 การบำบัดด้วยสุญญากาศ

2 ตัวเลือกสำหรับชุดซีลระยะไกลแรงดัน/แรงดันสัมบูรณ์พร้อมไดอะแฟรมภายใน [6]
10 ชุดซีลระยะไกลพร้อมไดอะแฟรมภายใน
อาร์เอ็น- ชนิดติดตั้งโดยตรง ไม่มีเส้นเลือดฝอย
อาร์เอส- ด้วยเส้นเลือดฝอย
20 การเชื่อมต่อกระบวนการ เส้นผ่านศูนย์กลางที่กำหนด ประเภทหน้าซีล ไดอะแฟรม / วัสดุหน้าซีล
U DN25 ดิน 2501 ประเภท D DN2526 สแตนเลส 316L สแตนเลส 316L
V DN25 ดิน 2501 ประเภท D DN2526 ฮาสเตลลอย ซี ฮาสเตลลอย ซี
W DN25 ดิน 2501 ประเภท D DN2526 แทนทาลัม แทนทาลัม
X DN1" แอนซี่บี 16.5 ประเภท RF แอนซี่บี 16.5 สแตนเลส 316L สแตนเลส 316L
Y DN1" แอนซี่บี 16.5 ประเภท RF แอนซี่บี 16.5 ฮาสเตลลอย ซี ฮาสเตลลอย ซี
Z DN1" แอนซี่บี 16.5 ประเภท RF แอนซี่บี 16.5 แทนทาลัม แทนทาลัม
30 จัดอันดับความดัน มาตรฐานหน้าแปลน สแตนเลส 316L
1 PN 1MPa / 4MPa ดิน 2501
2 PN 6.3MPa / 10MPa ดิน 2501
3 PN 16MPa ดิน 2501
4 พีเอ็น 25เมกะปาสคาล ดิน 2501
5 150 ปอนด์ต่อตารางนิ้ว แอนซี่บี 16.5
6 300 ปอนด์ต่อตารางนิ้ว แอนซี่บี 16.5
7 600 ปอนด์ต่อตารางนิ้ว แอนซี่บี 16.5
8 1500 ปอนด์ต่อตารางนิ้ว แอนซี่บี 16.5
40 เติมของเหลว ช่วงอุณหภูมิ
S น้ำมันซิลิโคน -30 ~ 200 ℃
H น้ำมันซิลิโคนอุณหภูมิสูง -10 ~ 350 ℃
V น้ำมันพืช 0 ~ 250 ℃
F น้ำมันฟลูออไรด์ -30 ~ 260 ℃
50 คำอธิบาย
1 1 ม
2 2 ม
3 3 ม
4 4 ม
5 5 ม
6 6 ม
… …
60 คำอธิบาย
N ไม่มี
P เส้นเลือดฝอยพร้อมชั้นป้องกัน PVC
70 คำอธิบาย
N ไม่มี
3 ไดอะแฟรมวางด้วยเมมเบรน PTFE (อุณหภูมิ ≤200°C)
6 การบำบัดด้วยสุญญากาศ
80 รหัส คำอธิบาย
1 PTFE (โพลีเตตระฟลูออโรเอทิลีน)
2 สแตนเลส 316
3 ฮาสเตลลอย ซี
4 แทนทาลัม

หมายเหตุ 6: เมื่อเลือกซีลการส่งผ่านระยะไกลแรงดัน/สุญญากาศสำหรับอุปกรณ์ที่มีไดอะแฟรมภายใน อันดับแรกให้เลือกเครื่องส่งสัญญาณเกจ/สุญญากาศ XG3051T และเลือกตัวเลือก R จากแถว 40 ในตารางตัวเลือก XG3051T

3 เกจแบบติดตั้งด้วยสกรู/การเลือกชุดซีลระยะไกลแรงดันสัมบูรณ์ [10]
10 เกจวัดแบบติดสกรู/ชุดซีลระยะไกลแรงดันสัมบูรณ์
RTW- ด้วยเส้นเลือดฝอย
20 คำอธิบาย
U สแตนเลส 316L
V ฮาสเตลลอย ซี
W แทนทาลัม
30 ฟลัชชิง / รูระบายอากาศ
1 ไม่มี
0 มีรู
40 เติมของเหลว ช่วงอุณหภูมิ
S น้ำมันซิลิโคน -30 ~ 200 ℃
H น้ำมันซิลิโคนอุณหภูมิสูง -10 ~ 350 ℃
U น้ำมันซิลิโคนอุณหภูมิสูงพิเศษ -10 ~ 400 ℃
V น้ำมันพืช 0 ~ 250 ℃
F น้ำมันฟลูออไรด์ -30 ~ 260 ℃
L น้ำมันเติมอุณหภูมิต่ำพิเศษ -100 ~ 100 ℃
Z ของเหลวเติมอุณหภูมิสูงพิเศษ 10 ~ 600 ℃
50 คำอธิบาย
1 1 ม
2 2 ม
3 3 ม
4 4 ม
5 5 ม
6 6 ม
50 8 8 ม
… …
คุณสมบัติชิ้นส่วนของเส้นเลือดฝอย
60 N ไม่มี
P เส้นเลือดฝอยพร้อมชั้นป้องกัน PVC
70 แบบฟอร์มหน้าไดอะแฟรมหน้าแปลนเปียก
N ไม่มี
P การบำบัดด้วยสุญญากาศ

หมายเหตุ 10: เมื่อเลือกอุปกรณ์ปิดผนึกหน้าแปลนรีโมตคอนโทรลแบบติดตั้งเกลียว ขั้นแรกให้ทำการเลือกส่วนตัวถังเครื่องส่งสัญญาณความดันเกจ XG3051T/ตัวส่งสัญญาณความดันสัมบูรณ์ก่อน แล้วเลือกตัวเลือก R สำหรับการส่งระยะไกลในแถวที่ 40 ของตารางตัวเลือก XG3051T

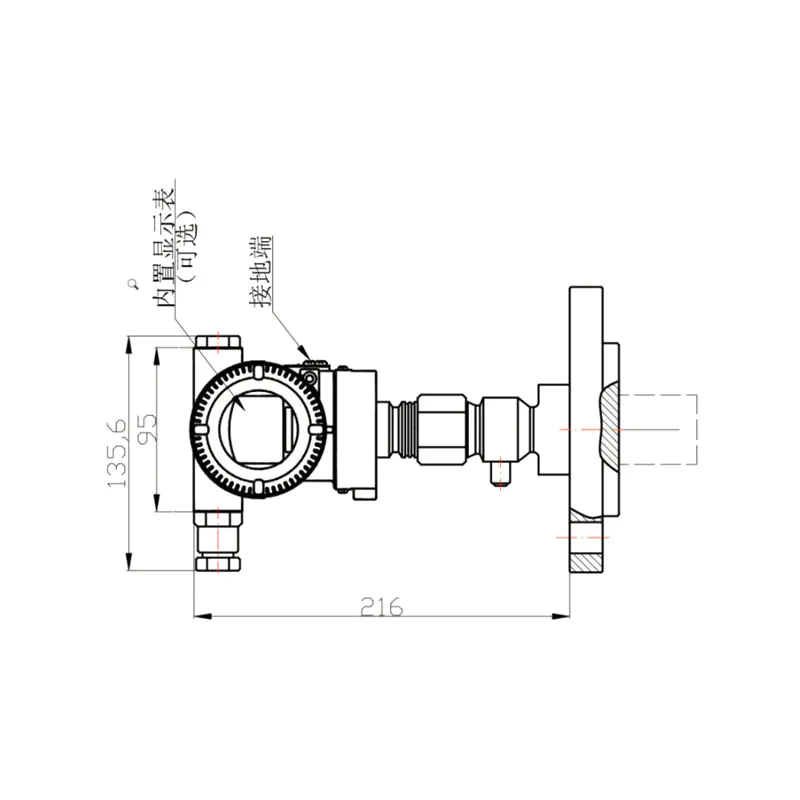

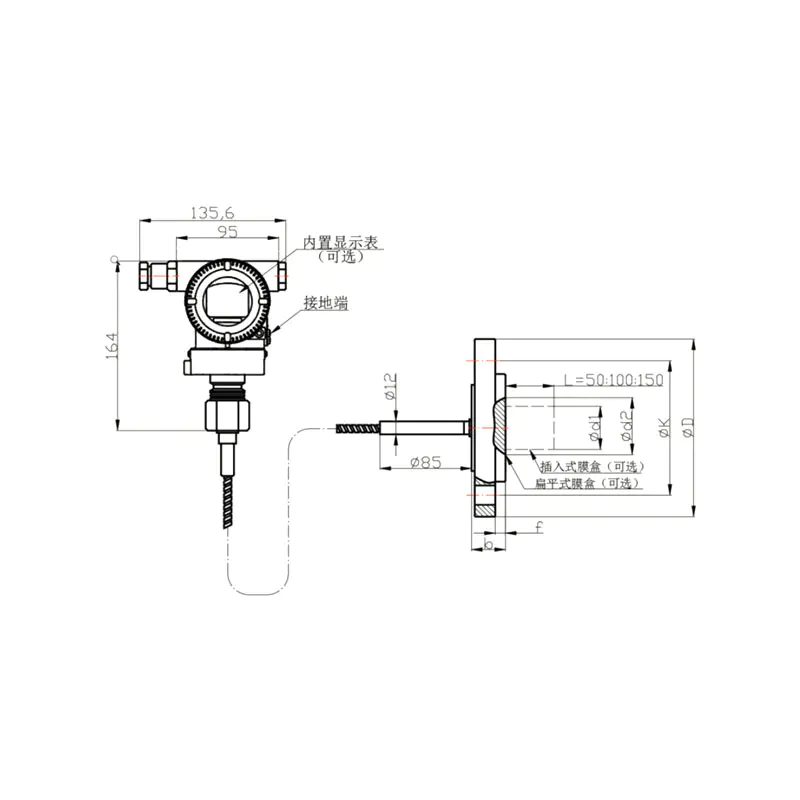

รูปที่ 1 แผนผังอุปกรณ์ซีลระยะไกลประเภทพื้นฐาน (ประเภท RS) รูปที่ 2 แผนภาพการติดตั้งโดยตรงของอุปกรณ์ซีลระยะไกลประเภทพื้นฐาน (ประเภท RN)
100051-KqgD 100042-3GnN
เส้นผ่านศูนย์กลางที่กำหนด จัดอันดับความดัน ΦD ΦK Φd1 (แทรก) Φง2 (แบน) Φd3 t b สลักเกลียว (จำนวน) โบลท์ (เกลียว)
ดีเอ็น50 (หน้าซีล DIN 2526-E, หน้าแปลน DIN 2501) พี.เอ็น1.6/4 เมกะปาสคาล 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 ม16
PN6.4 เมกะปาสคาล 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 ม20
PN10 เมกะปาสคาล 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 ม20
ดีเอ็น80 (หน้าซีล DIN 2526-E, หน้าแปลน DIN 2501) พี.เอ็น1.6/4 เมกะปาสคาล 200 160 76 75 138 3⁺⁰·⁵ 24 8 ม16
PN6.4 เมกะปาสคาล 215 170 76 75 138 3⁺⁰·⁵ 28 8 ม20
PN10 เมกะปาสคาล 230 180 76 75 138 3⁺⁰·⁵ 32 8 ม24
DN2"(ANSI B16.5 RF) 150 ปอนด์ต่อตารางนิ้ว 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 ม18
300 ปอนด์ต่อตารางนิ้ว 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 ม18
600 ปอนด์ต่อตารางนิ้ว 165.1 127 48.3 57 92.1 6.35 31.75 8 ม18
DN3"(ANSI B16.5 RF) 150 ปอนด์ต่อตารางนิ้ว 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 ม16
300 ปอนด์ต่อตารางนิ้ว 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 ม20
600 ปอนด์ต่อตารางนิ้ว 209.5 168.3 76 75 127 6.35 38.05 8 ม20
DN4"(ANSI B16.5 RF) 150 ปอนด์ต่อตารางนิ้ว 229 191 89 89 157 3⁺⁰·⁵ 30 8 ม18
300 ปอนด์ต่อตารางนิ้ว 255 200 89 89 157 3⁺⁰·⁵ 32 8 ม18

หมายเหตุ: ผู้ใช้สามารถเลือกติดตั้งโบลท์และน็อตได้

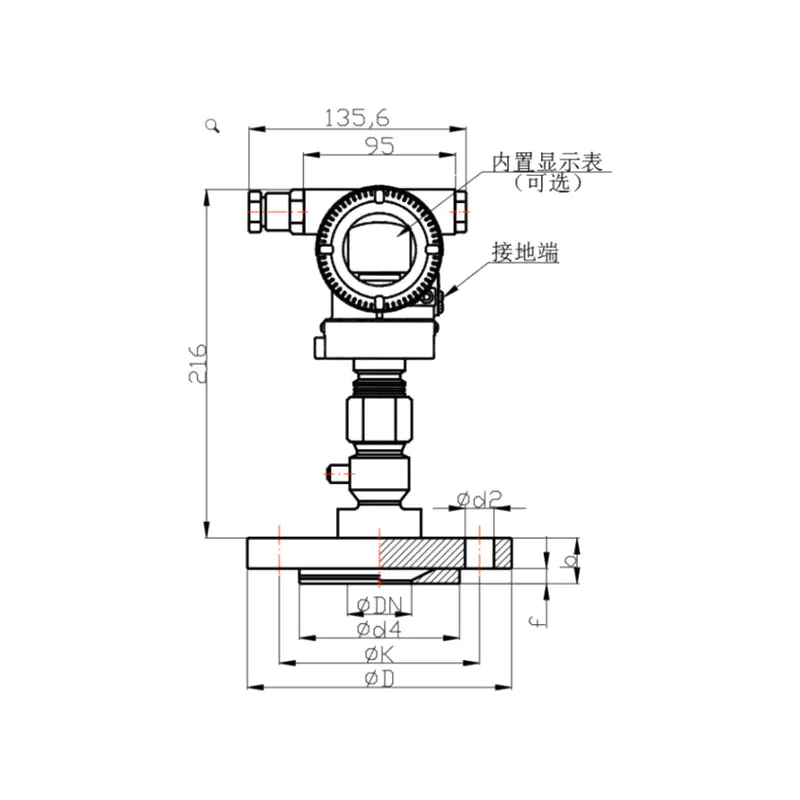

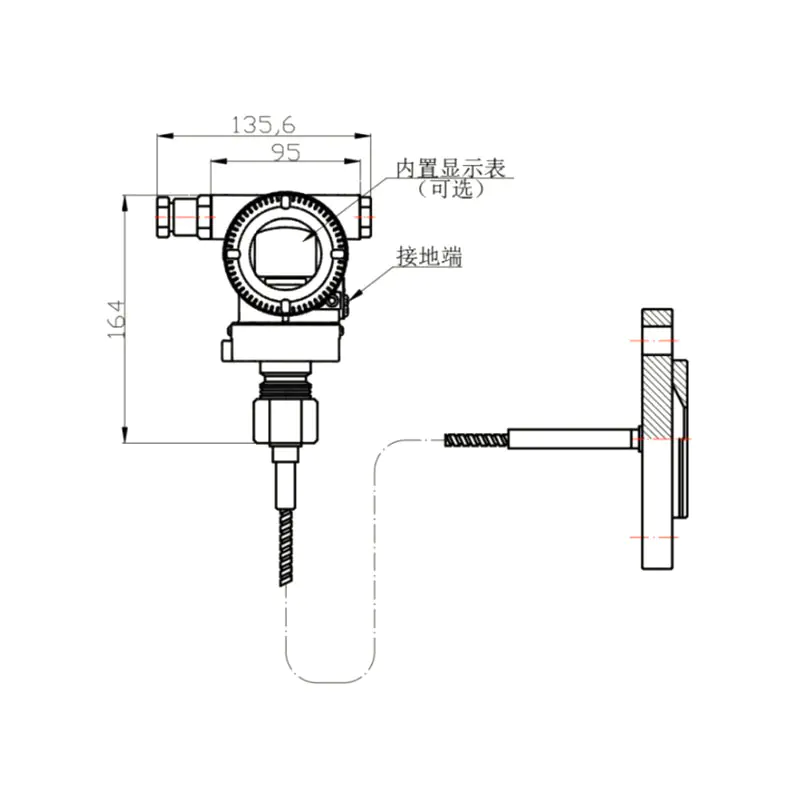

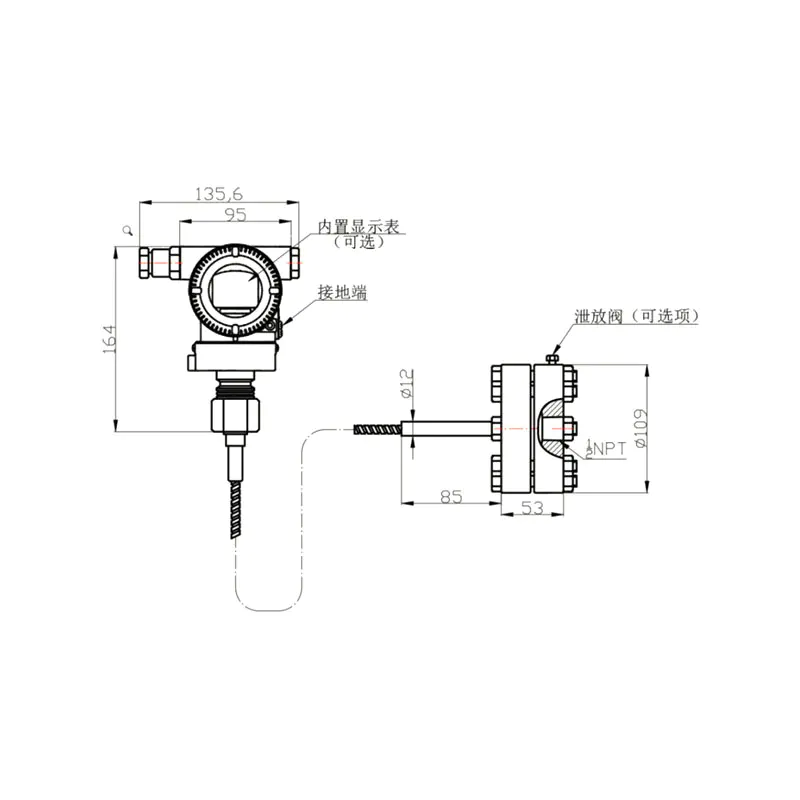

รูปที่ 3: อุปกรณ์ซีลระยะไกลพร้อมไดอะแฟรมภายใน (แบบ US) รูปที่ 4: แผนภาพการติดตั้งโดยตรงของอุปกรณ์ซีลรีโมทคอนโทรลพร้อมไดอะแฟรมภายใน (ชนิด UN) รูปที่ 5: แผนภาพอุปกรณ์ปิดผนึกรีโมทคอนโทรลประเภทการติดตั้งแบบเกลียว (ประเภท RTW)
100033 100015 100024
ตารางที่ 6 ขนาดโครงสร้างของชุดซีลระยะไกลพร้อมไดอะแฟรมภายในสำหรับการเชื่อมต่อ DIN 2501
DN PN ขนาด, มม น้ำหนัก (กก.)
D K ง4 b f H ง2 G2
25 1เมกะปาสคาล / 4เมกะปาสคาล 115 85 68 22 2 – 14 – 1.5
25 6.3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
ตารางที่ 7 ขนาดโครงสร้างของชุดซีลระยะไกลพร้อมไดอะแฟรมภายในสำหรับการเชื่อมต่อ ANSI B 16.5
DN ปอนด์ต่อตารางนิ้ว ขนาด, มม G₂ UNC น้ำหนัก (กก.)
D K ง2 ง4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

สินค้าที่เกี่ยวข้อง

Xinguo Group Co., Ltd.
เกี่ยวกับเรา Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. เป็นองค์กรเทคโนโลยีขั้นสูงที่มีบริษัทในเครือ ได้แก่ Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. และ Anhui Xinguo Precious Metals Co., Ltd. ก่อตั้งขึ้นในปี 1997 โดยตั้งอยู่ในเมืองเทียนฉาง มณฑลอานฮุย ซึ่งเป็นเมืองที่มีอารยธรรมแห่งชาติ มีทุนจดทะเบียน 118 ล้านหยวน ครอบคลุมพื้นที่มากกว่า 150 หมู่ และพื้นที่อาคาร 60,000 ตารางเมตร ปัจจุบันบริษัทมีพนักงานมากกว่า 300 คน ในจำนวนนี้มากกว่า 50 คนเป็นบุคลากรมืออาชีพและด้านเทคนิค รวมถึงวิศวกรอาวุโส วิศวกร และผู้ช่วยวิศวกร
The Group is a China Custom XG3051T เครื่องส่งสัญญาณระยะไกลความดันแตกต่าง/ความดันสัมบูรณ์ Manufacturers and XG3051T เครื่องส่งสัญญาณระยะไกลความดันแตกต่าง/ความดันสัมบูรณ์ Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. ทุ่มเทในการผลิตวัสดุโลหะผสมที่มีความแม่นยำครบวงจร และทำหน้าที่เป็นสมาชิกสภาของสาขาวัสดุเครื่องมือของ China Instrument & Control Society ผลิตภัณฑ์หลักของบริษัทครอบคลุมลวดโลหะผสมเทอร์โมคัปเปิล (ประเภท K, N, E, J, T), ลวดโลหะผสมชดเชยเทอร์โมคัปเปิล (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), โลหะผสมทำความร้อนที่มีความต้านทานสูง, โลหะผสมต้านทานความแม่นยำ, โลหะผสมต้านทานความร้อน, สายนิกเกิลบริสุทธิ์, โลหะผสมแมงกานีส-ทองแดง และโลหะผสม Monel ผลิตภัณฑ์เหล่านี้มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมการบิน ปิโตรเลียม วิศวกรรมเคมี การผลิตเครื่องจักร อุตสาหกรรมพลังงานและพลังงาน
ดูเพิ่มเติม
  • 0ปี

    ก่อตั้งขึ้นใน

  • 0+mu

    ครอบคลุมพื้นที่

  • 0+

    พนักงานที่มีประสบการณ์

  • 0㎡

    พื้นที่อาคาร

ใบรับรอง
ข่าว ให้คุณด้วย
ข่าวองค์กรและอุตสาหกรรมล่าสุด
ดูเพิ่มเติม
