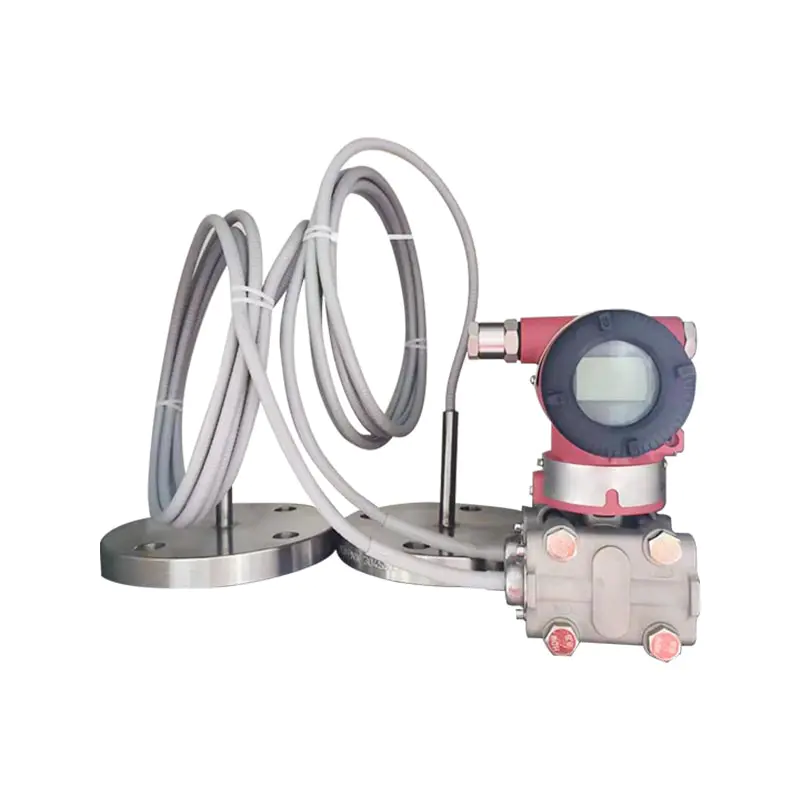

XG3051DP เครื่องส่งสัญญาณระยะไกลแบบ Differential Pressure

แนะนำผลิตภัณฑ์:
XG3051DP เครื่องส่งสัญญาณความดันแตกต่างระยะไกลอัจฉริยะ โครงสร้างการส่งผ่านระยะไกลของเส้นเลือดฝอยแบบแปลนคู่ วัดความดันแตกต่างปานกลาง และสามารถบรรลุระดับของเหลว อัตราการไหล ความหนาแน่น และการวัดความดันแตกต่าง แยกตัวกลางที่วัดได้จากตัวเซ็นเซอร์ ปรับให้เข้ากับความหนืดสูง ตกผลึกง่าย แข็งตัวง่าย อุณหภูมิสูง ตัวกลางที่มีฤทธิ์กัดกร่อนสูง และป้องกันการอุดตันและการกัดกร่อนของกล่องเมมเบรนการวัด
เอาต์พุตโปรโตคอล HART 4-20mA สองสาย รองรับการกำหนดค่านอกสถานที่ของตัวควบคุม HART และปุ่มส่วนหัว การโยกย้ายช่วง การหน่วงที่ปรับได้ ความแม่นยำสูง และความเสถียรในระยะยาวที่ดี ตัวเลือก LCD พร้อมระบบป้องกันการระเบิด เมมเบรนสามารถทำจากวัสดุต่างๆ เช่น 316L, Hastelloy, แทนทาลัม ฯลฯ สามารถเชื่อมต่อกับระบบ PLC/DCS และมักใช้สำหรับการวัดระดับของเหลวและอัตราการไหลของถังปิด ภาชนะปฏิกิริยา และอุปกรณ์ควบคุมปริมาณ

อุตสาหกรรมที่เกี่ยวข้อง:
อุตสาหกรรมปิโตรเคมี: กาต้มน้ำปฏิกิริยา, ระดับของเหลวในถังเก็บ, การตรวจจับการไหล
อุตสาหกรรมเคมีถ่านหิน: การตรวจสอบความดันแตกต่างของระดับของเหลวในถังและอาคารกระบวนการต่างๆ
ไฟฟ้า: หม้อต้มน้ำ, แรงดันต่างของระบบความร้อน, การวัดระดับของเหลว
โลหะวิทยา: การทดสอบถังกระบวนการถลุงและภาชนะที่ปิดสนิท
เภสัชกรรม: การวัดระดับของเหลวในถังปฏิกิริยาแบบปิดและถังหมัก
อาหารและเครื่องดื่ม: วัสดุที่มีความหนืด ระดับของเหลวในถังที่ปิดสนิท
การบำบัดน้ำ: ถังบำบัดน้ำเสียเคมี, ระดับของเหลวในภาชนะปิด
การทำกระดาษ: แรงดันต่างของระดับของเหลวในเยื่อและถังกลางที่มีความหนืด

ติดต่อเรา
พ.ศV：XG3051DP เครื่องส่งสัญญาณความดันแตกต่างถัดไป：XG3051T เครื่องส่งสัญญาณระยะไกลความดันแตกต่าง/ความดันสัมบูรณ์
คำถามที่พบบ่อย คำแนะนำในการเชื่อมต่อกระบวนการ อินพุต เอาท์พุต เวลาตอบสนอง เงื่อนไขทั่วไป การเชื่อมต่อไฟฟ้า ตารางรหัสรุ่นและข้อมูลจำเพาะ ขนาด

คำถามที่ 1: จุดประสงค์หลักของเครื่องส่งสัญญาณระยะไกลแบบหน้าแปลนคู่ XG3051DP สำหรับการวัดคืออะไร
ตอบ: ส่วนใหญ่ใช้สำหรับวัดความดันแตกต่าง มักใช้ในการวัดระดับของเหลว อัตราการไหล และความหนาแน่นปานกลางในถังปิด โครงสร้างการแยกเส้นเลือดฝอยแบบแปลนคู่ เหมาะสำหรับความหนืดสูง การตกผลึกง่าย การกัดกร่อนที่รุนแรง และตัวกลางที่มีอุณหภูมิสูง เพื่อหลีกเลี่ยงการอุดตันปานกลางและการกัดกร่อนของตัวเซ็นเซอร์ เอาต์พุต HART 4-20mA และเชื่อมต่อกับระบบ DCS/PLC
คำถามที่ 2: อะไรคือสาเหตุของจุดศูนย์และการเบี่ยงเบนของตัวเลขที่ไม่ถูกต้องหลังจากการติดตั้งหน้าแปลนคู่?
ตอบ: การเคลื่อนตัวอาจเกิดจากการเปลี่ยนแปลงของอุณหภูมิสิ่งแวดล้อม การบีบอัดของเส้นเลือดฝอย การปรับขนาดของเมมเบรนและการตกผลึก และการตั้งค่าพารามิเตอร์การย้ายที่ไม่ถูกต้อง หลังการติดตั้ง จะต้องดำเนินการย้ายจุดศูนย์ในสถานที่ หลีกเลี่ยงการบีบและการโค้งงอของเส้นเลือดฝอยในรัศมีน้อย เมื่ออุณหภูมิในการทำงานเปลี่ยนแปลงไปอย่างมาก ให้เพิ่มการหน่วงของอุปกรณ์อย่างเหมาะสม
Q3: จะเลือกวัสดุของไดอะแฟรมหน้าแปลนได้อย่างไร?
ตอบ: เลือกใช้สแตนเลส 316L สำหรับสภาพการทำงานปกติ สามารถเลือกสื่อที่มีฤทธิ์กัดกร่อนได้จากโลหะผสม Hastelloy และฟิล์มแทนทาลัม เมื่อทำการสั่งซื้อ ให้ระบุชื่อกลาง อุณหภูมิ และความดัน เพื่อให้จับคู่ไดอะแฟรมและของเหลวเติมในเส้นเลือดฝอยได้ง่าย
Q4: ข้อห้ามในการติดตั้งท่อคาปิลารีมีอะไรบ้าง?
ตอบ: ไม่อนุญาตให้ตัดหรือดัดท่อคาปิลารีอย่างแรง รัศมีการโค้งงอขั้นต่ำคือ> 50 มม. และไม่สามารถบีบหรือกระแทกได้ ท่อเส้นเลือดฝอยเต็มไปด้วยของเหลวปิดผนึกด้านใน เมื่อได้รับความเสียหายและรั่วไหล เครื่องมือจะล้มเหลวโดยตรงและไม่สามารถซ่อมแซมได้ที่ไซต์

คำแนะนำในการเชื่อมต่อกระบวนการสำหรับการส่งต่อฝ่ายเดียวโดยไม่มีหน้าแปลนการส่งต่อ

หน้าแปลนวงรีสแตนเลส 1/2-NPT (รหัส 1) 100016 1. หน้าแปลนห้องแรงดัน
2. ซีลโอริง
3. การเชื่อมต่อหน้าแปลนวงรี NPT 1/2
4. โบลท์
ขั้วต่อตัว T สแตนเลส M20x1.5 (รหัส 2) 100007 1. หน้าแปลนห้องแรงดัน
2. M20×1.5 ข้อต่อเกลียวตัวผู้รูปตัว T
3. โบลท์
4. โอริง
5. น็อต M20×1.5
6. ท่อตะกั่วแรงดัน

พารามิเตอร์การวัด: ความดันแตกต่าง, ระดับของเหลว

ช่วงการวัด
ขีดจำกัดล่าง จาก -100% URL (ปรับได้อย่างต่อเนื่อง)
ขีดจำกัดบน URL สูงสุด 100% (ปรับเปลี่ยนได้อย่างต่อเนื่อง)
ตารางที่ 1 - ความสัมพันธ์ระหว่างรหัสช่วงและช่วง
รหัสช่วง ช่วงขั้นต่ำ ช่วงสูงสุด แรงดันสูงสุด (สูงสุด)
B 1 ปาสคาล 6 ปาสคาล แรงดันพิกัดของหน้าแปลนระยะไกล
C 4 ปาสคาล 40 ปาสคาล แรงดันพิกัดของหน้าแปลนระยะไกล
D 25 กิโลปาสคาล 250 กิโลปาสคาล แรงดันพิกัดของหน้าแปลนระยะไกล
E 200 กิโลปาสคาล 2 เมกะปาสคาล แรงดันพิกัดของหน้าแปลนระยะไกล
ตารางที่ 2 หน้าแปลนซีลระยะไกลเทียบกับช่วงต่ำสุด
ประเภทหน้าแปลนระดับ เส้นผ่านศูนย์กลางที่กำหนด ช่วงขั้นต่ำ
ซีลระยะไกลแบบเดี่ยว ซีลระยะไกลแบบคู่
ประเภทแบน DN 50/2" 10 ปาสคาล 10 ปาสคาล
ประเภทแบน DN 80 / 3" 6 ปาสคาล 1 ปาสคาล
ประเภทแบน ดีเอ็น 4" 6 ปาสคาล 1 ปาสคาล
ประเภทที่แทรก DN 50/2" 16 ปาสคาล 16 ปาสคาล
ประเภทที่แทรก DN 80 / 2" 6 ปาสคาล 1 ปาสคาล
ประเภทที่แทรก ดีเอ็น 4" 6 ปาสคาล 1 ปาสคาล

ช่วงต่ำสุดของเครื่องส่งสัญญาณระยะไกลควรเป็นค่าที่มากกว่าระหว่างช่วงต่ำสุดในตารางที่ 1 และตารางที่ 2
ช่วงที่ปรับได้ต้องไม่น้อยกว่าช่วงต่ำสุด ช่วงสูงสุดของเครื่องส่งสัญญาณระยะไกลจะต้องเป็นค่าที่น้อยกว่าระหว่างช่วงสูงสุดของตัวเครื่องส่งสัญญาณและความดันที่กำหนดของหน้าแปลนระดับ

สัญญาณเอาท์พุต
เอาต์พุต HART DC 4–20 mA 2 สาย, การสื่อสารแบบดิจิตอล; โปรโตคอล HART ถูกซ้อนทับบนสัญญาณ DC 4–20 mA
ขีดจำกัดสัญญาณเอาท์พุต: Imin = 3.9 mA, Imax = 20.5 mA

กระแสไฟเตือน (โหมดกำหนดค่าได้)
โหมดสัญญาณเตือนต่ำ (ขั้นต่ำ) 3.7 มิลลิแอมป์
โหมดสัญญาณเตือนสูง (สูงสุด) 21 มิลลิแอมป์
ไม่มีโหมดปลุก (กดค้างไว้) เก็บค่าปัจจุบันที่ถูกต้องก่อนเกิดฟอลต์
การตั้งค่ามาตรฐานของกระแสสัญญาณเตือน โหมดสัญญาณเตือนสูง


ค่าคงที่การทำให้หมาด ๆ ของส่วนประกอบเครื่องขยายเสียงคือ 0.1 วินาที; ค่าคงที่เวลาของเซ็นเซอร์และหน้าแปลนซีลระยะไกลอยู่ในช่วง 0.2 ~ 6 วินาที ขึ้นอยู่กับช่วงเซ็นเซอร์ อัตราส่วนช่วง ความยาวของเส้นเลือดฝอย และความหนืดของของเหลวเติม
ค่าคงที่เวลาที่ปรับได้เพิ่มเติมอยู่ในช่วง 0.1 ~ 60 วินาที

ตัวทรานสมิตเตอร์สามารถยึดไว้ที่ตำแหน่งใดก็ได้ เงื่อนไขการติดตั้งที่เหมาะสมที่สุดคือการรักษาเพลาหน้าแปลนของกระบวนการให้อยู่ในแนวตั้ง การเบี่ยงเบนตำแหน่งจะทำให้เกิดการเลื่อนศูนย์ที่แก้ไขได้ ตัวเรือนอิเล็กทรอนิกส์สามารถหมุนได้สูงสุด 360° และสกรูชุดสามารถยึดเข้ากับตำแหน่งเชิงมุมใดก็ได้
หน้าแปลนซีลระยะไกลเชื่อมต่อกับหน้าแปลนผสมพันธุ์ที่เป็นไปตามมาตรฐาน ANSI/DIN หน้าแปลนผสมพันธุ์จะต้องติดตั้งปะเก็นอ่อนและสลักเกลียวและน็อตยึด (สลักเกลียวและน็อตเป็นตัวเลือกสำหรับผู้ใช้)
สำหรับเครื่องส่งสัญญาณซีลระยะไกลแบบคู่ จะต้องติดตั้งชุดประกอบคาปิลลารีและหน้าแปลนซีลระยะไกลในสภาพแวดล้อมที่มีอุณหภูมิแวดล้อมเท่ากันเท่าที่จะทำได้
รัศมีการโค้งงอขั้นต่ำของเส้นเลือดฝอยคือ 75 มม. ห้ามขดม้วนโดยเด็ดขาด!

สภาพแวดล้อม

อุณหภูมิแวดล้อม
ขั้นต่ำ ขึ้นอยู่กับการเติมของเหลว
สูงสุด 85 ℃
พร้อมจอ LCD และซีล FKM -20 ~ 65 ℃
อุณหภูมิการจัดเก็บ/การขนส่ง
ขั้นต่ำ ขึ้นอยู่กับการเติมของเหลว
สูงสุด 85 ℃
ความชื้นสัมพัทธ์ 0 ~ 100 %
ทนต่อแรงกระแทก
การเร่งความเร็ว 50 ก
ระยะเวลา 11 น
ความต้านทานการสั่นสะเทือน 2 กรัม ถึง 500 เฮิร์ตซ์
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ดูตารางที่ 4 "ภาคผนวก EMC" ในหน้าถัดไป

ประมวลผลขีดจำกัดอุณหภูมิขีดจำกัดปานกลาง
อุณหภูมิปานกลาง:-30~400°C

ตารางที่ 3 ความสัมพันธ์ของของเหลวเติม อุณหภูมิในการทำงาน และแรงดันใช้งานขั้นต่ำ
เติมของเหลว น้ำมันซิลิโคน (S) น้ำมันซิลิโคนอุณหภูมิสูง (H) น้ำมันซิลิโคนอุณหภูมิสูงพิเศษ (U) น้ำมันพืช (วี)
ความหนาแน่นที่ 25 ℃ 960 กก./ลบ.ม 980 กก./ลบ.ม 1,020 กก./ลบ.ม 937 กก./ลบ.ม
ช่วงอุณหภูมิในการทำงาน -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
อุณหภูมิ ช่วงแรงดันใช้งาน (kPa สัมบูรณ์)
20 ℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

หมายเหตุ: ควรให้ความสนใจเป็นพิเศษกับค่าใดๆ ที่เกินช่วงอุณหภูมิและความดันข้างต้น สิ่งเหล่านี้สามารถพบได้ผ่าน
การออกแบบพิเศษ

รายการ คำอธิบาย
ขีดจำกัดความดันของร่างกายเครื่องส่งสัญญาณ ตั้งแต่แรงดันสัมบูรณ์ 3.5 kPa จนถึงแรงดันพิกัด แรงดันในการป้องกันอาจมากกว่าแรงดันที่กำหนด 1.5 เท่า ซึ่งจ่ายไปที่ทั้งสองด้านของเครื่องส่งสัญญาณพร้อมกัน
แรงดันพิกัดหน้าแปลนระยะไกล มาตรฐาน ANSI: 150psi ~ 600psi
มาตรฐานดินแดง: PN 1.6MPa ~ PN 10MPa
ขีดจำกัดโอเวอร์โหลดทิศทางเดียว ด้านแรงดันต่ำคือแรงดันที่กำหนดของตัวเครื่องส่งสัญญาณ ด้านแรงดันสูงคือแรงดันที่กำหนดของหน้าแปลนระยะไกล การเคลื่อนตัวเป็นศูนย์ที่แก้ไขได้อาจเกิดขึ้นได้
น้ำหนัก รีโมทด้านเดียว:
DN 50/2": ประมาณ 7 ~ 10 กก
DN 80/3": ประมาณ. 8 ~ 11 กก
DN 4": ประมาณ 9 ~ 12 กก
รีโมทสองด้าน:
DN 50/2": ประมาณ. 10 ~ 16.5 กก
DN 80/3": ประมาณ 12 ~ 18 กก
DN 4": ประมาณ. 14 ~ 21 กก
ประสิทธิภาพการป้องกันการระเบิด ใบรับรองการทนไฟของ NEPSI: Ex dⅡC T6
ใบรับรองความปลอดภัยภายในของ NEPSI: Ex iaⅡC T4
อุณหภูมิในการทำงานที่อนุญาต -40 ℃ ~ 65 ℃

สภาวะกำลังและโหลด
แรงดันไฟฟ้าของแหล่งจ่ายไฟคือ 24V
R≤(Us-12V) /ไอแมกซ์ kQ 2
โดยที่ Imax=23 mA
แรงดันไฟฟ้าสูงสุด: 42VDC
แรงดันไฟฟ้าขั้นต่ำ: 12VDC, 15VDC (จอแสดงผล LCD แบ็คไลท์)
ช่วงโหลดการสื่อสารแบบดิจิทัล: 250 ~ 600Q

รายการ คำอธิบาย
วัสดุ
วัดแคปซูล สแตนเลส 316L
ไดอะแฟรม สแตนเลส 316L, Hastelloy C, Tantalum
หน้าแปลนกระบวนการ สแตนเลส 304
เติมของเหลว น้ำมันซิลิโคน, น้ำมันซิลิโคนอุณหภูมิสูง, น้ำมันซิลิโคนอุณหภูมิสูงพิเศษ, น้ำมันพืช
แหวนซีล NBR (ยางไนไตรล์บิวทาไดอีน), FKM (ยางฟลูออโร), PTFE (โพลีเตตระฟลูออโรเอทิลีน)
ที่อยู่อาศัยเครื่องส่งสัญญาณ อลูมิเนียมอัลลอยด์ พ่นพื้นผิวด้วย Epoxy Resin
ปะเก็นที่อยู่อาศัย NBR (ยางไนไตรล์บิวทาไดอีน)
ป้ายชื่อ สแตนเลส 304
การเชื่อมต่อไฟฟ้า เคเบิลแกลนด์ M20×1.5; ขั้วต่อเหมาะสำหรับตัวนำขนาด 0.5 ~ 2.5 มม.²
การเชื่อมต่อกระบวนการ เกลียวภายใน NPT 1/4 และ UNF 7/16" ที่ด้านแรงดันต่ำของเครื่องส่งสัญญาณ หน้าแปลนระดับที่ด้านแรงดันสูงเป็นไปตามมาตรฐาน ANSI หรือ DIN มีการติดตั้งโดยตรง โปรดดูหน้า 42 ส่วนที่ 7
ระดับการป้องกันที่อยู่อาศัย IP67

ตารางที่ 4 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า
ไม่ รายการทดสอบ มาตรฐานขั้นพื้นฐาน สภาพการทดสอบ ระดับประสิทธิภาพ
1 การรบกวนจากการแผ่รังสี (สิ่งที่แนบมา) GB/T 9254-2008 ตารางที่ 5 30เมกะเฮิร์ตซ์~ 1,000เมกะเฮิร์ตซ์ ผ่าน
2 การรบกวนแบบดำเนินการ (พอร์ตไฟ DC) GB/T 9254-2008 ตารางที่ 1 0.15MHz ~ 30MHz ผ่าน
3 ภูมิคุ้มกันปล่อยประจุไฟฟ้าสถิต (ESD) GB/T 17626.2-2006 4kV (ติดต่อ) B
8kV (อากาศ)
4 ภูมิคุ้มกันสนามแม่เหล็กไฟฟ้าความถี่วิทยุ GB/T 17626.3-2006 10V/ม. (80MHz ~ 1GHz) A
5 ภูมิคุ้มกันสนามแม่เหล็กความถี่ไฟฟ้า GB/T 17626.8-2006 30A/ม A
6 ภูมิคุ้มกันชั่วคราว / ระเบิดอย่างรวดเร็วทางไฟฟ้า GB/T 17626.4-2008 2kV (5/50ns, 5kHz) B
7 ภูมิคุ้มกันไฟกระชาก GB/T 17626.5-2008 1kV (สายต่อสาย) B
2kV (สายลงกราวด์) (1.2us/50us)
8 ดำเนินการภูมิคุ้มกันรบกวนที่เกิดจากสนามความถี่วิทยุ GB/T 17626.6-2008 3V (150kHz ~ 80MHz) A

หมายเหตุ: (1) คำอธิบายระดับประสิทธิภาพ: ในระหว่างการทดสอบ ประสิทธิภาพเป็นปกติภายในขีดจำกัดข้อกำหนดทางเทคนิค
(2) B คำอธิบายระดับประสิทธิภาพ: ในระหว่างการทดสอบ ฟังก์ชั่นหรือประสิทธิภาพลดลงหรือหายไปชั่วคราว แต่สามารถฟื้นตัวได้เอง สภาพการทำงาน พื้นที่จัดเก็บ และข้อมูลที่แท้จริงยังคงไม่เปลี่ยนแปลง

รูปที่ 5: แผนภาพการเชื่อมต่อไฟฟ้า
100025

หมายเหตุ: ฟังก์ชั่นอินเทอร์เฟซด่วนเทียบเท่ากับเทอร์มินัลสัญญาณ

1 การเลือกชุดซีลระยะไกลสำหรับเครื่องส่งสัญญาณระยะไกลแบบดิฟเฟอเรนเชียลชนิดพื้นฐาน
10 ชุดซีลระยะไกลแบบดิฟเฟอเรนเชียลชนิดพื้นฐาน
XH– มีเส้นเลือดฝอยด้านบวก ( )
เอ็กแอล– มีเส้นเลือดฝอยด้านลบ (-)
20 กระบวนการเชื่อมต่อเส้นผ่านศูนย์กลางที่กำหนด ประเภทหน้าซีล ไดอะแฟรม / วัสดุหน้าซีล
A DN50 ดิน 2501 ประเภท E DN2526 สแตนเลส 316L
B DN50 ดิน 2501 ประเภท E DN2526 ฮาสเตลลอย ซี
C DN50 ดิน 2501 ประเภท E DN2526 แทนทาลัม
H DN80 ดิน 2501 ประเภท E DN2526 สแตนเลส 316L
I DN80 ดิน 2501 ประเภท E DN2526 ฮาสเตลลอย ซี
G DN80 ดิน 2501 ประเภท E DN2526 แทนทาลัม
D DN2" แอนซี่บี 16.5 ประเภท RF แอนซี่บี 16.5 สแตนเลส 316L
E DN2" แอนซี่บี 16.5 ประเภท RF แอนซี่บี 16.5 ฮาสเตลลอย ซี
F DN2" แอนซี่บี 16.5 ประเภท RF แอนซี่บี 16.5 แทนทาลัม
K DN3" ANSI B 16.5 ประเภท RF แอนซี่บี 16.5 สแตนเลส 316L
L DN3" ANSI B 16.5 ประเภท RF แอนซี่บี 16.5 ฮาสเตลลอย ซี
M DN3" ANSI B 16.5 ประเภท RF แอนซี่บี 16.5 แทนทาลัม
N DN4" ANSI B 16.5 ประเภท RF แอนซี่บี 16.5 สแตนเลส 316L
O DN4" ANSI B 16.5 ประเภท RF แอนซี่บี 16.5 ฮาสเตลลอย ซี
P DN4" ANSI B 16.5 ประเภท RF แอนซี่บี 16.5 แทนทาลัม
Q DN100 ดิน 2501 ประเภท E DN2526 สแตนเลส 316L
S DN100 ดิน 2501 ประเภท E DN2526 ฮาสเตลลอย ซี
T DN100 ดิน 2501 ประเภท E DN2526 แทนทาลัม
30 จัดอันดับความดัน คลาสความดัน มาตรฐานความดันหน้าแปลน
1 PN1MPa/4MPa ดิน 2501 ดิน 2501
2 PN6.4MPa ดิน 2501 ดิน 2501
3 PN10MPa ดิน 2501 ดิน 2501
6 150psi ANSI B 16.5 ANSI B 16.5
7 300psi ANSI B 16.5 ANSI B 16.5
8 600psi ANSI B 16.5 ANSI B 16.5 (ไม่รวม DN4" ANSI B16.5)
40 ประเภทการเชื่อมต่อ
F ประเภทแบน
H ประเภทเม็ดมีด สแตนเลส 316L ความยาวการสอด 50มม
I ประเภทเม็ดมีด สแตนเลส 316L ความยาวการสอด 100มม
G ประเภทเม็ดมีด สแตนเลส 316L ความยาวการสอด 150มม
L ประเภทเม็ดมีด, ฮาสเตลลอย ซี, ความยาวการแทรก 50มม
M ประเภทเม็ดมีด, Hastelloy C, ความยาวการแทรก 100มม
N ประเภทเม็ดมีด, Hastelloy C, ความยาวการแทรก 150มม
50 เติมของเหลว อุณหภูมิในการทำงาน พิสัย
S น้ำมันซิลิโคน -30 ~ 200 ℃
H น้ำมันซิลิโคนอุณหภูมิสูง -10 ~ 350 ℃
U น้ำมันซิลิโคนอุณหภูมิสูงพิเศษ -10 ~ 400 ℃
V น้ำมันพืช 0 ~ 250 ℃
F น้ำมันฟลูออไรด์ -30 ~ 260 ℃
L น้ำมันเติมอุณหภูมิต่ำพิเศษ -100 ~ 100 ℃
F ของเหลวเติมอุณหภูมิสูงพิเศษ 10 ~ 600 ℃
60 ความยาวของเส้นเลือดฝอย
1 1 ม
2 2 ม
3 3 ม
4 4 ม
5 5 ม
6 6 ม
7 7 ม
8 8 ม
9 9 ม
10 10 ม
11 11 ม
12 12 ม
… …
70 คุณสมบัติชิ้นส่วนของเส้นเลือดฝอย
N ไม่มี
P เส้นเลือดฝอยพร้อมชั้นป้องกัน PVC
80 รูปแบบหน้าไดอะแฟรมของหน้าแปลนกระบวนการเปียก
N ไม่มี
1 FEP เคลือบบน 316L (อุณหภูมิ ≤ 180 ℃)
2 PFA เคลือบบน 316L (อุณหภูมิ ≤ 260 ℃)
3 เมมเบรน PTFE วางบนไดอะแฟรม (อุณหภูมิ ≤ 200 ℃)
4 FEP เคลือบบน 316L (อุณหภูมิ ≤ 180 ℃) (inserted type only)
5 PFA เคลือบบน 316L (อุณหภูมิ ≤ 260 ℃) (inserted type only)
6 การบำบัดด้วยสุญญากาศ

2 การเลือกชุดซีลระยะไกลแบบ Differential Pressure ที่ติดตั้งเกลียว
10 ชุดซีลระยะไกลแรงดันดิฟเฟอเรนเชียลแบบติดเกลียว
TH– มีเส้นเลือดฝอยด้านบวก ( )
ทีแอล– มีเส้นเลือดฝอยด้านลบ (-)
20 ไดอะแฟรม / วัสดุหน้าซีล
U สแตนเลส 316L
V ฮาสเตลลอย ซี
W แทนทาลัม
30 การเชื่อมต่อแบบฟลัช
1 ไม่มี
0 มีจำหน่าย
40 เติมของเหลว อุณหภูมิในการทำงาน พิสัย
S น้ำมันซิลิโคน -30 ~ 200 ℃
H น้ำมันซิลิโคนอุณหภูมิสูง -10 ~ 350 ℃
U น้ำมันซิลิโคนอุณหภูมิสูงพิเศษ -10 ~ 400 ℃
V น้ำมันพืช 0 ~ 250 ℃
F น้ำมันฟลูออไรด์ -30 ~ 260 ℃
L น้ำมันเติมอุณหภูมิต่ำพิเศษ -100 ~ 100 ℃
F ของเหลวเติมอุณหภูมิสูงพิเศษ 10 ~ 600 ℃
50 ความยาวของเส้นเลือดฝอย
1 1 ม
2 2 ม
3 3 ม
4 4 ม
5 5 ม
6 6 ม
7 7 ม
8 8 ม
9 9 ม
10 10 ม
11 11 ม
12 12 ม
… …
60 คุณสมบัติชิ้นส่วนของเส้นเลือดฝอย
N ไม่มี
P เส้นเลือดฝอยพร้อมชั้นป้องกัน PVC
70 แบบฟอร์มที่อยู่อาศัยไดอะแฟรมเปียก
N ไม่มี
P การบำบัดด้วยสุญญากาศ

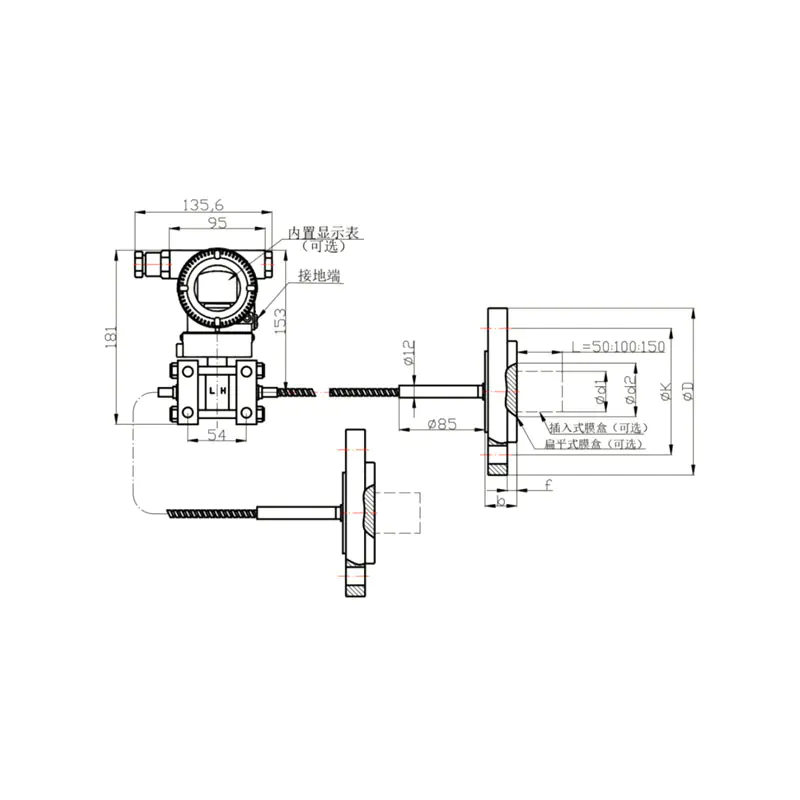

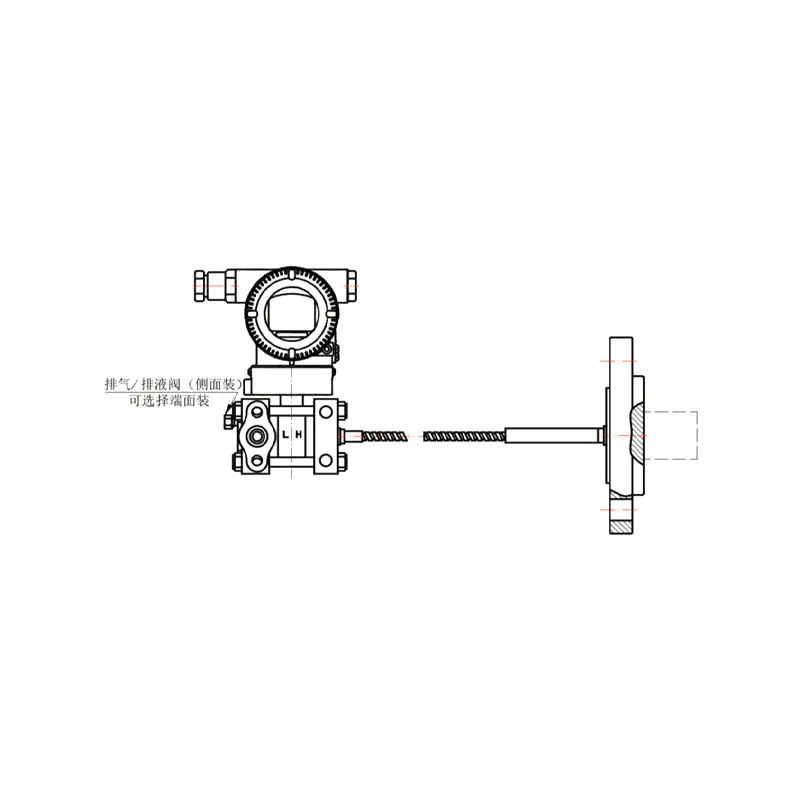

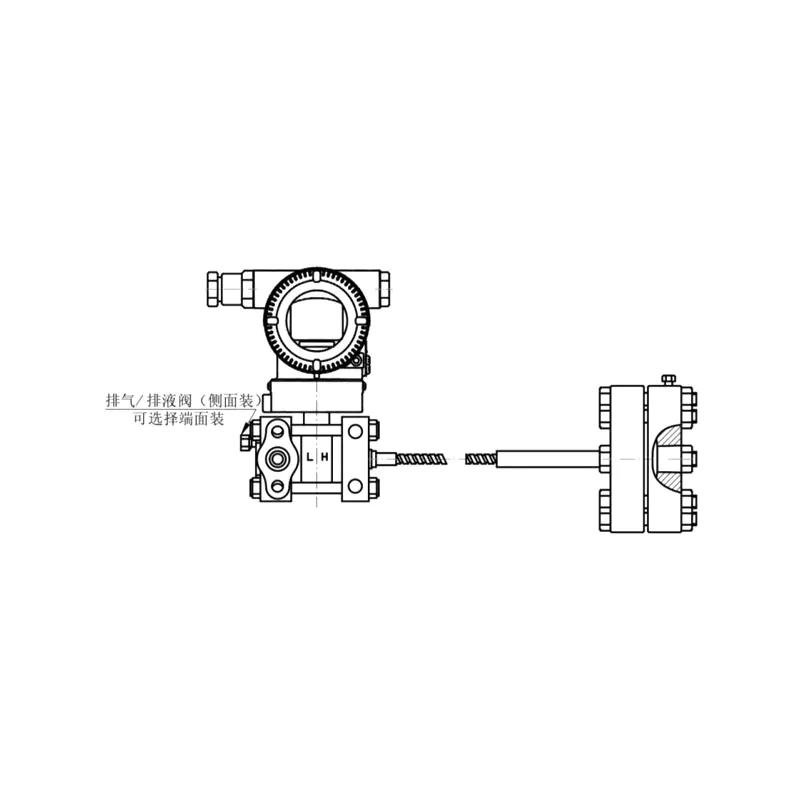

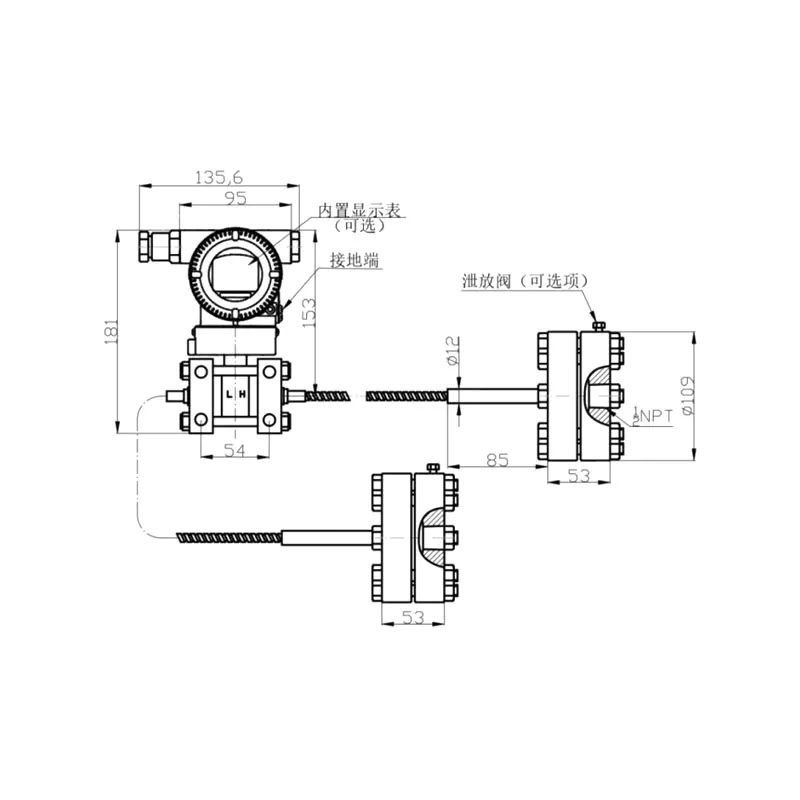

การวาดภาพ 1: การเขียนแบบการประกอบซีลระยะไกลความดันแตกต่างสองด้านชนิดพื้นฐาน การวาดภาพ 2: การเขียนแบบการประกอบซีลระยะไกลความดันแตกต่างด้านเดียวประเภทพื้นฐาน
100061 100052

หมายเหตุ:
(1) สามารถติดตั้งชุดซีลระยะไกลแรงดันแตกต่างชนิดพื้นฐานด้านเดียวได้ทั้งในด้านแรงดันสูงหรือด้านแรงดันต่ำของตัวเครื่องส่งสัญญาณ
(2) วิธีการติดตั้งตัวเครื่องส่งสัญญาณสำหรับชุดซีลระยะไกลแรงดันแตกต่างชนิดพื้นฐานด้านเดียวหรือสองด้านจะเหมือนกับวิธีการติดตั้งเครื่องส่งสัญญาณความดันแตกต่างซีรีส์ XG3051DP

ตารางที่ 5 ตารางมิติโครงสร้างหน้าแปลนระยะไกล
เส้นผ่านศูนย์กลางที่กำหนด จัดอันดับความดัน ΦD ΦK Φd1 Φd2 Φd3 t b ต้องใช้สลักเกลียว
ประเภทเม็ดมีด ประเภทแบน ปริมาณ ด้าย
DN 50 (หน้าซีล DIN 2526 Type E)(หน้าแปลน DIN 2501) PN1.6/4MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 ม16
PN6.4MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 ม20
PN10MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 ม20
DN 80 (หน้าซีล DIN 2526 Type E)(หน้าแปลน DIN 2501) PN1.6/4MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 ม16
PN6.4MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 ม20
PN10MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 ม24
DN 2" (ชนิด RF ANSI B 16.5) 150psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 ม18
300psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 ม18
600psi 165.1 127 48.3 57 92.1 6.35 31.75 8 ม18
DN 3" (ชนิด RF ANSI B 16.5) 150psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 ม16
300psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 ม20
600psi 209.5 168.3 76 75 127 6.35 38.05 8 ม20
DN 4" (ชนิด RF ANSI B 16.5) 150psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 ม18
300psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 ม18

หมายเหตุ:Usercanoptionallyequipinsaatonbosannut.

รูปที่ 3 รูปที่ 4 ชุดซีลระยะไกลแรงดันต่างแบบติดเกลียวด้านเดียว
100043 100034

หมายเหตุ:
(1) สามารถติดตั้งชุดซีลระยะไกลแรงดันแตกต่างแบบติดเกลียวด้านเดียวสามารถติดตั้งได้ทั้งด้านแรงดันสูงหรือด้านแรงดันต่ำของตัวเครื่องส่งสัญญาณ
(2) วิธีการติดตั้งตัวเครื่องส่งสัญญาณสำหรับชุดประกอบซีลระยะไกลแรงดันต่างแบบติดตั้งเกลียวด้านเดียวและสองด้านจะเหมือนกับวิธีการติดตั้งเครื่องส่งสัญญาณความดันแตกต่างซีรีส์ XG3051DP

สินค้าที่เกี่ยวข้อง

Xinguo Group Co., Ltd.
เกี่ยวกับเรา Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. เป็นองค์กรเทคโนโลยีขั้นสูงที่มีบริษัทในเครือ ได้แก่ Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. และ Anhui Xinguo Precious Metals Co., Ltd. ก่อตั้งขึ้นในปี 1997 โดยตั้งอยู่ในเมืองเทียนฉาง มณฑลอานฮุย ซึ่งเป็นเมืองที่มีอารยธรรมแห่งชาติ มีทุนจดทะเบียน 118 ล้านหยวน ครอบคลุมพื้นที่มากกว่า 150 หมู่ และพื้นที่อาคาร 60,000 ตารางเมตร ปัจจุบันบริษัทมีพนักงานมากกว่า 300 คน ในจำนวนนี้มากกว่า 50 คนเป็นบุคลากรมืออาชีพและด้านเทคนิค รวมถึงวิศวกรอาวุโส วิศวกร และผู้ช่วยวิศวกร
The Group is a China Custom XG3051DP เครื่องส่งสัญญาณระยะไกลแบบ Differential Pressure Manufacturers and XG3051DP เครื่องส่งสัญญาณระยะไกลแบบ Differential Pressure Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. ทุ่มเทในการผลิตวัสดุโลหะผสมที่มีความแม่นยำครบวงจร และทำหน้าที่เป็นสมาชิกสภาของสาขาวัสดุเครื่องมือของ China Instrument & Control Society ผลิตภัณฑ์หลักของบริษัทครอบคลุมลวดโลหะผสมเทอร์โมคัปเปิล (ประเภท K, N, E, J, T), ลวดโลหะผสมชดเชยเทอร์โมคัปเปิล (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), โลหะผสมทำความร้อนที่มีความต้านทานสูง, โลหะผสมต้านทานความแม่นยำ, โลหะผสมต้านทานความร้อน, สายนิกเกิลบริสุทธิ์, โลหะผสมแมงกานีส-ทองแดง และโลหะผสม Monel ผลิตภัณฑ์เหล่านี้มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมการบิน ปิโตรเลียม วิศวกรรมเคมี การผลิตเครื่องจักร อุตสาหกรรมพลังงานและพลังงาน
ดูเพิ่มเติม
  • 0ปี

    ก่อตั้งขึ้นใน

  • 0+mu

    ครอบคลุมพื้นที่

  • 0+

    พนักงานที่มีประสบการณ์

  • 0㎡

    พื้นที่อาคาร

ใบรับรอง
ข่าว ให้คุณด้วย
ข่าวองค์กรและอุตสาหกรรมล่าสุด
ดูเพิ่มเติม
