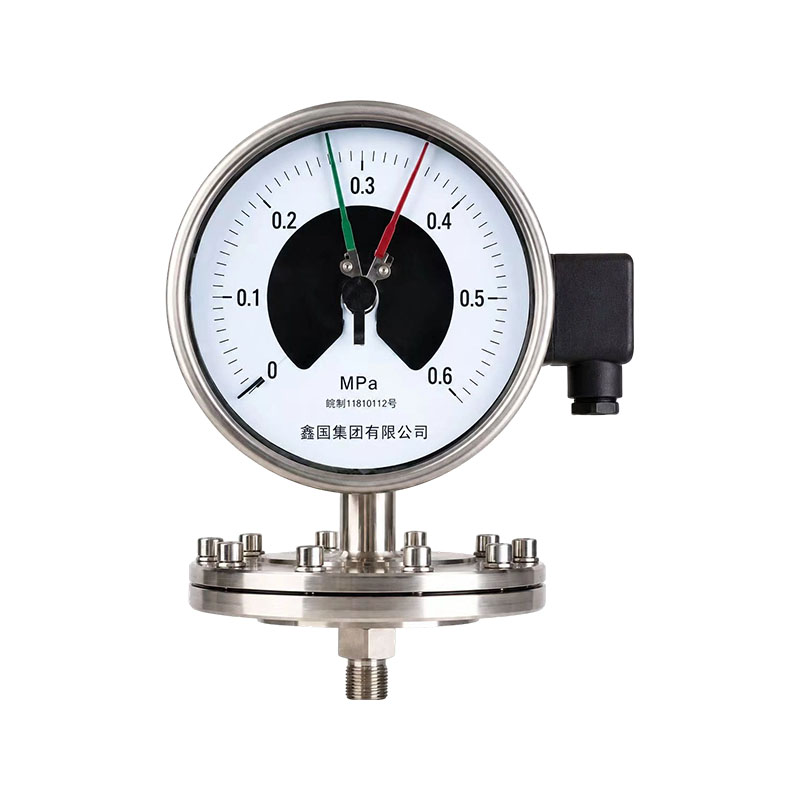

เกจวัดความดันไดอะแฟรมซีรีส์ XG/YPF

เกจวัดแรงดันไดอะแฟรมซีรีส์ XG/YPF เป็นเกจวัดแรงดันป้องกันการกัดกร่อนบ่งชี้ในท้องถิ่น โดยมีไดอะแฟรมลูกฟูกเป็นองค์ประกอบยืดหยุ่นในการตรวจจับแรงดัน ประกอบด้วยไดอะแฟรมการวัด ข้อต่อ/หน้าแปลน กลไกการส่งผ่านของก้านสูบ และกล่อง สื่อที่วัดได้จะทำหน้าที่โดยตรงบนเมมเบรนลูกฟูก ทำให้เกิดการเสียรูปของเมมเบรนภายใต้แรงกด มันถูกขยายโดยการเคลื่อนที่ของเฟืองก้านสูบ โดยขับเคลื่อนตัวชี้เพื่อแสดงค่าความดันบนหน้าปัด ตัวกลางถูกเมมเบรนปิดกั้น และไม่เข้าไปในด้านในของกลไก เหมาะสำหรับการวัดความดันของก๊าซและของเหลวที่มีฤทธิ์กัดกร่อน หนืด และไม่ตกผลึกง่าย

ข้อดีของผลิตภัณฑ์:
1. ความสามารถในการป้องกันการอุดตันที่แข็งแกร่ง: ไดอะแฟรมทำหน้าที่เป็นองค์ประกอบตรวจจับความดันโดยไม่มีรูไหลขนาดเล็ก เหมาะสำหรับการวัดสารที่มีความหนืด มีสารเจือปน และตกตะกอนได้ง่าย และไม่เสี่ยงต่อการอุดตันหรือติดขัดของมิเตอร์
2. สามารถวัดความดันขนาดเล็กและความดันต่ำด้วยความไวสูงของไดอะแฟรมและการตอบสนองที่ละเอียดอ่อนต่อความดันต่ำและการเปลี่ยนแปลงความดัน เหมาะสำหรับการวัดสภาวะแรงดันต่ำของก๊าซและของเหลว
3. ความต้านทานการกัดกร่อนที่ดี: ไดอะแฟรมสามารถทำจากวัสดุเช่น 316, Hastelloy, PTFE ฯลฯ เพื่อรับมือกับสื่อที่มีฤทธิ์กัดกร่อนและปกป้องโครงสร้างภายในของเครื่องมือ
4. โครงสร้างมีความปลอดภัยและเชื่อถือได้โดยมีความสามารถในการรับน้ำหนักเกินได้ดีกว่าเกจวัดแรงดันของท่อสปริง โครงสร้างตัวถังเรียบง่ายและบำรุงรักษาง่าย และสามารถจับคู่กับหัวสัมผัสไฟฟ้าและกันกระแทกได้เพื่อให้สามารถควบคุมสัญญาณเตือนได้

จุดขายหลัก:
1. ไม่บล็อกง่าย ไม่มีช่องการไหลขนาดเล็ก เหมาะสำหรับสื่อที่มีความหนืด เป็นเม็ด และตกตะกอนได้ง่าย แก้ปัญหาการอุดตันของเข็มเกจวัดความดันทั่วไป
2. การวัดความดันต่ำที่ละเอียดอ่อน องค์ประกอบการตรวจจับความดันไดอะแฟรม ตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงแรงดันระดับไมโครและแรงดันต่ำ การวัดที่มั่นคง
3. มีวัสดุเมมเบรนให้เลือกหลายแบบ รวมถึงเมมเบรน 316L, Hastelloy และ PTFE เพื่อรับมือกับสื่อที่มีฤทธิ์กัดกร่อนต่างๆ
4. มีประสิทธิภาพในการโอเวอร์โหลดที่ดี ทนต่อแรงกระแทกจากแรงดันทันที ไม่ง่ายที่จะทำลายส่วนประกอบที่รับรู้ความดัน และมีความน่าเชื่อถือในการปฏิบัติงานสูง
5. การเลือกฟังก์ชั่นมีความยืดหยุ่นและสามารถแจ้งเตือนแรงดันผ่านหน้าสัมผัสการกระจาย นอกจากนี้ยังสามารถใช้เป็นรุ่นกันกระแทกได้ด้วย ติดตั้งและบำรุงรักษาง่าย และเปลี่ยนง่าย

ติดต่อเรา
พ.ศV：เกจวัดแรงดันหน้าสัมผัสไฟฟ้าแบบใช้แม่เหล็กช่วยซีรีส์ XG/YXCถัดไป：เกจวัดความดันไดอะแฟรมสุขาภิบาล XG/Y-M
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: เกจวัดแรงดันไดอะแฟรมและเกจวัดแรงดันไดอะแฟรมเป็นสิ่งเดียวกันหรือไม่
ตอบ: ไม่ พวกเขาไม่ได้ ไดอะแฟรมของเกจวัดความดันนั้นเป็นองค์ประกอบในการตรวจจับความดัน และตัวกลางจะทำหน้าที่โดยตรงบนไดอะแฟรม ไดอะแฟรมของเกจวัดความดันไดอะแฟรมใช้สำหรับการแยกเท่านั้น และอาศัยของเหลวแยกเพื่อส่งแรงดัน พื้นผิวเมมเบรนมีโครงสร้างที่เรียบง่ายกว่า และเหมาะสำหรับสภาวะแรงดันต่ำและป้องกันการอุดตัน แต่ไม่เหมาะสำหรับสภาวะการกัดกร่อนที่สูงมาก

คำถามที่ 2: เกจวัดแรงดันไดอะแฟรมเหมาะสำหรับการวัดแรงดันสูงหรือไม่
ตอบ: ไม่เหมาะ ส่วนใหญ่ใช้สำหรับสภาวะแรงดันต่ำและแรงดันต่ำ เกจวัดแรงดันท่อสปริงเป็นที่ต้องการสำหรับสถานการณ์แรงดันสูง เนื่องจากการเกินช่วงอาจทำให้ไดอะแฟรมเสียรูปอย่างถาวร ส่งผลให้การวัดไม่ถูกต้อง

คำถามที่ 3: มันง่ายที่จะทำลายเมมเบรนด้วยอนุภาคในตัวกลางหรือไม่?
ตอบ: ภายใต้สภาวะการทำงานปกติ ไม่ใช่เรื่องง่ายที่จะปิดกั้น แต่การกัดเซาะในระยะยาวจากอนุภาคที่แข็งและแหลมคมอาจทำให้เมมเบรนสึกหรอได้ สำหรับสภาพการทำงานที่มีอนุภาคมากขึ้น ขอแนะนำให้ใช้เมมเบรนที่หนาหรือเคลือบป้องกันการกัดกร่อน เพื่อหลีกเลี่ยงผลกระทบโดยตรงของวัสดุมีคมบนพื้นผิวเมมเบรน

คำถามที่ 4: เกจวัดแรงดันไดอะแฟรมมีข้อผิดพลาดทั่วไปอย่างไร
ตอบ: สาเหตุหลักมาจากการเสียรูปของเมมเบรน การชดเชยเป็นศูนย์ และความไม่สามารถเคลื่อนที่ของพอยน์เตอร์ได้ สาเหตุส่วนใหญ่เกิดจากแรงดันเกิน การกัดกร่อนปานกลาง และการกัดเซาะของอนุภาค อย่าใช้เกินขอบเขต เลือกวัสดุเมมเบรนที่ถูกต้องสำหรับสื่อที่มีฤทธิ์กัดกร่อน ดำเนินการสอบเทียบเป็นประจำเพื่อให้แน่ใจว่าการวัดมีความแม่นยำ

ช่วงการวัด ความดัน ขนาดชิ้นส่วน

รุ่น ช่วงการโทร มิติชิ้นส่วนแบริ่งแรงดัน D1
เอ็กซ์จี-YPF-100A 0~0.06, 0~0.1, 0~0.16, 0~0.25, 0~0.4
0~0.6, 0~1, 0~1.6, 0~2.5, -0.1~0
-0.1~0.06, -0.1~0.15, -0.1~0.3
-0.1~0.5, -0.1~0.9, -0.1~1.5
-0.1~2.4 เมกะปาสคาล 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1.6, 0~2.5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1.6~0, -2.5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0.8~0.8, -1.2~1.2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* ปาสคาล 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa สเปค: มิติชิ้นส่วนรับความดัน D คือ Ø85

พารามิเตอร์ ข้อมูลจำเพาะ
ระดับความแม่นยำ 2.5
อุณหภูมิในการทำงานโดยรอบ -40 ~ 70°ซ
ความชื้นสัมพัทธ์ ≤ 90%
ผลกระทบของอุณหภูมิ เมื่ออุณหภูมิในการทำงานเบี่ยงเบนไปจาก 20 ± 5°C ข้อผิดพลาดของอุณหภูมิเพิ่มเติมจะต้องไม่เกิน 0.04%/°C
ตำแหน่งการทำงาน การติดตั้งในแนวตั้ง
ระดับการป้องกันสิ่งที่แนบมา IP64

วัสดุของระบบส่งแรงดัน เคส และชิ้นส่วนหลักอื่นๆ

รุ่น ไดอะแฟรม ขั้วต่อหน้าแปลน ปะเก็นซีล วัสดุเคส
เอ็กซ์จี-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (ยางไนไตรล์) หล่ออลูมิเนียม
XG-YPF-100B, XG-YPF-150B 316 ลิตร (≤ 25 กิโลปาสคาล) 1Cr18Ni9 ไฟเบอร์ 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316 ลิตร (≤ 25 กิโลปาสคาล) 1Cr18Ni9 ไฟเบอร์ 1Cr18Ni9

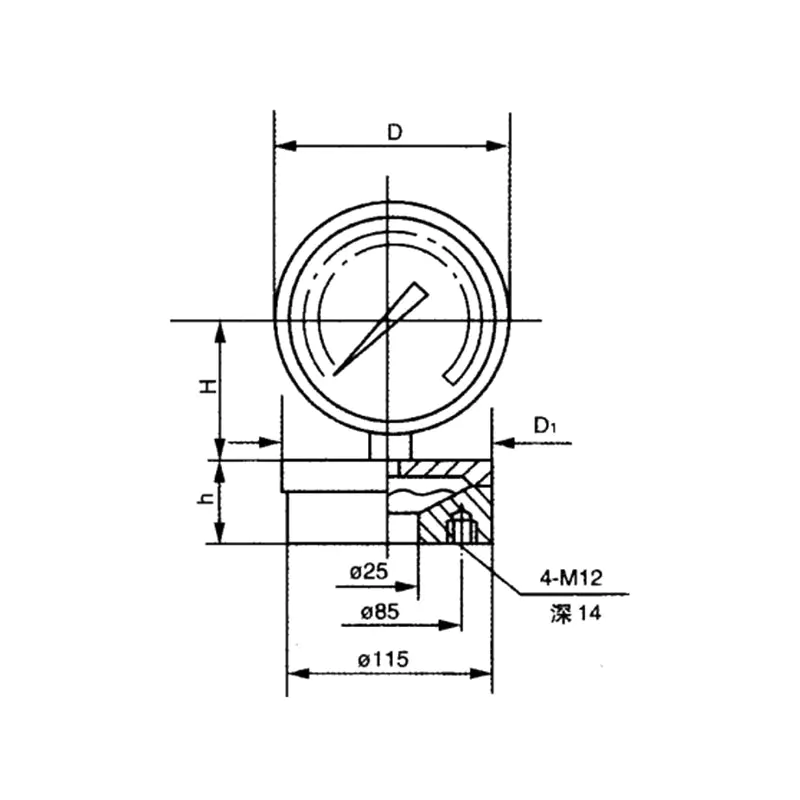

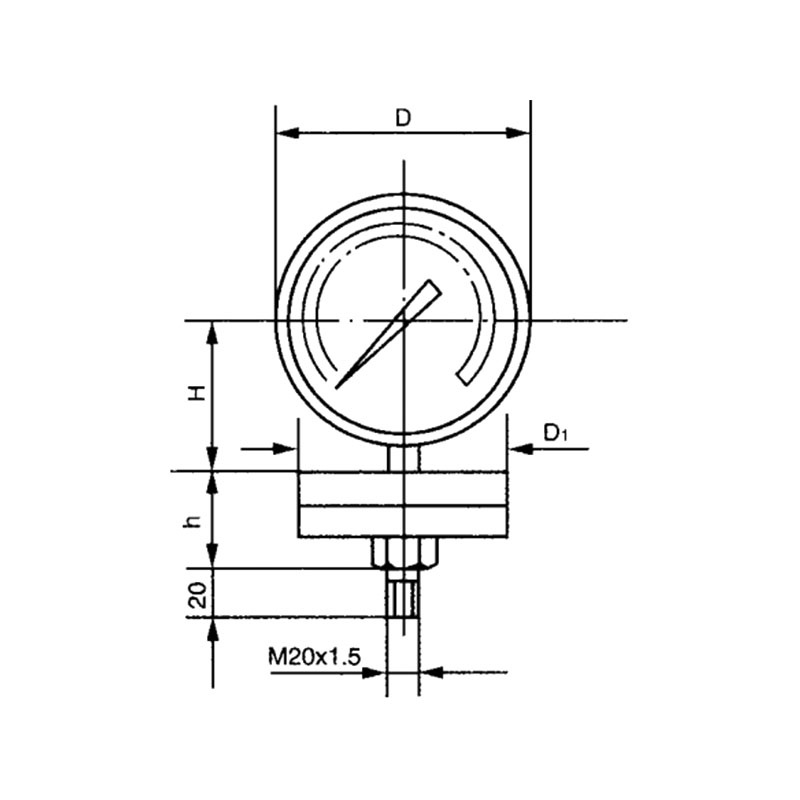

ขนาด

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
รุ่น เอ็กซ์จี-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG แบรนด์ซิงกัว
Y เกจวัดความดัน
P ไดอะแฟรม
F ทนต่อการกัดกร่อน
□ เส้นผ่านศูนย์กลางภายนอกของตัวเรือน
100: Ø100 มม
150: Ø150 มม
□ ประเภท
A: เกจวัดความดันไดอะแฟรม, M20×1.5 การเชื่อมต่อเกลียวภายนอก
B: เกจวัดความดันไดอะแฟรมสแตนเลส, M20×1.5 การเชื่อมต่อเกลียวภายนอก
B-F: เกจวัดความดันไดอะแฟรมสเตนเลสสตีล, 25-4.0 HGJ Raised Face Flange
