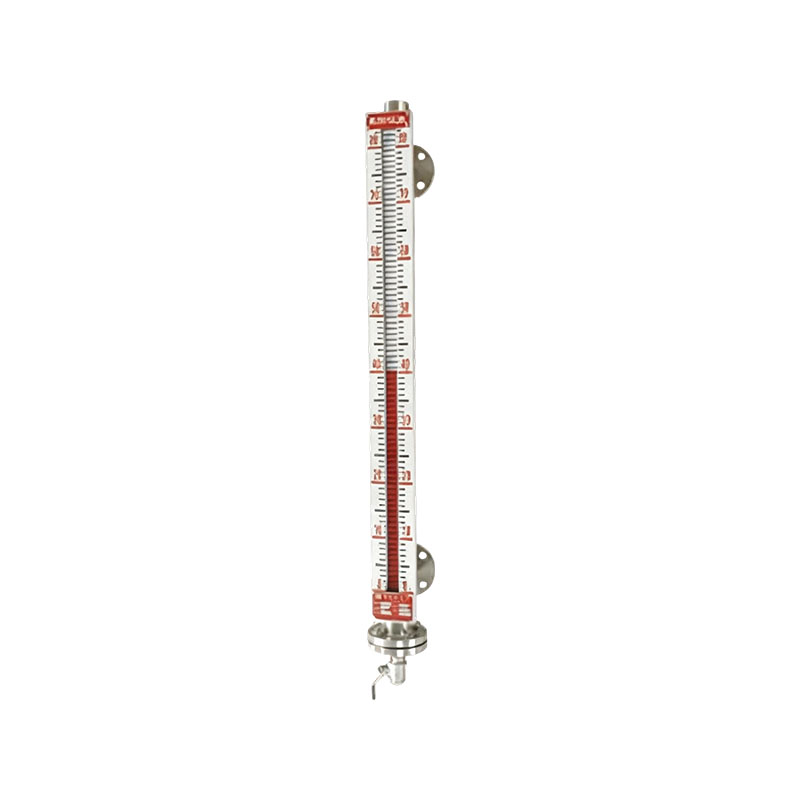

เกจวัดระดับแม่เหล็กซีรีส์ XG/JYZX

เกจวัดระดับแม่เหล็กซีรีส์ XG/JYZX หรือที่เรียกว่าคอลัมน์พลิกแม่เหล็กหรือแผ่นพลิกแม่เหล็ก เกจวัดระดับลูกลอยแบบแม่เหล็กสามารถวัดระดับของเหลวได้อย่างปลอดภัยและเชื่อถือได้ภายใต้อุณหภูมิสูง ความดันสูง ความหนืดสูง และสภาวะการกัดกร่อนที่รุนแรง การอ่านใช้งานง่าย จอแสดงผลสะดุดตา และช่วงการวัดกว้าง เมื่อติดตั้งไมโครสวิตช์และเครื่องส่งสัญญาณระยะไกลระดับของเหลว ทำให้สามารถแจ้งเตือนขีดจำกัดบนและล่างและการควบคุมระดับของเหลว (ขอบเขต) รวมถึงการตรวจจับและการควบคุมระยะไกล ผลิตภัณฑ์ซีรีส์เกจวัดระดับของเหลวแบบแม่เหล็กใช้กันอย่างแพร่หลายสำหรับการวัดและควบคุมระดับของเหลวในอุตสาหกรรมต่าง ๆ เช่นพลังงาน ปิโตรเลียม เคมี โลหะวิทยา การคุ้มครองสิ่งแวดล้อม ยา อาหาร ฯลฯ เกจวัดระดับคอลัมน์พลิกลอยแม่เหล็กซีรีส์ XG/JYZX เชื่อมต่อกับคอนเทนเนอร์ผ่านหน้าแปลนด้านข้าง เพื่อให้การเปลี่ยนแปลงของของเหลวในเกจวัดระดับนั้นสอดคล้องกับการเปลี่ยนแปลงของระดับของเหลวภายในคอนเทนเนอร์จริง ๆ ทรงกระบอกลอยภายในห้องเกจวัดระดับและแผ่นแม่เหล็กพลิกและสวิตช์ด้านนอกเกจวัดระดับจริงๆ แล้วคือชุดของระบบแม่เหล็ก การลอยตัวของทรงกระบอกส่งผลต่อคอลัมน์พลิกภายในแผ่นพลิกและส่วนประกอบแม่เหล็กภายในสวิตช์ผ่านสนามแม่เหล็ก ดังนั้นจึงแสดงการเปลี่ยนแปลงระดับของเหลวเป็นเส้นตรง
คอลัมน์พลิกของแผ่นพลิกแม่เหล็กนั้นมาพร้อมกับเหล็กแม่เหล็กเรียงเป็นแนวขนาดเล็ก และคอลัมน์พลิกทั้งหมดจะถูกวางไว้เท่า ๆ กันในช่องอลูมิเนียมโดยมีระยะห่างในแนวรัศมี 10 มม. คอลัมน์ที่พลิกครึ่งหนึ่งเป็นสีขาว และอีกครึ่งหนึ่งเป็นสีแดง เมื่อระดับของเหลวในเกจวัดระดับเพิ่มขึ้นและลดลง ลูกลอยจะเคลื่อนที่ตามนั้น และสนามแม่เหล็กลำแสงของแม่เหล็กถาวรที่ติดตั้งที่ด้านบนจะขับเคลื่อนคอลัมน์พลิกแม่เหล็กของแผ่นหมุนด้านนอกเพื่อหมุน 180 ° เมื่อระดับของเหลวเพิ่มขึ้น เปลี่ยนจากสีขาวเป็นสีแดง ในทางกลับกัน เมื่อระดับของเหลวลดลง คอลัมน์ที่พลิกจะเปลี่ยนจากสีแดงเป็นสีขาว ด้วยวิธีนี้ คอลัมน์พลิกสามารถสะท้อนการเปลี่ยนแปลงของระดับของเหลวภายในภาชนะได้โดยไม่ต้องใช้แหล่งจ่ายไฟใดๆ โดยให้วิธีการและวิธีการที่ปลอดภัยและเชื่อถือได้สำหรับการตรวจจับระดับของเหลวของตัวกลางที่ติดไฟ วัตถุระเบิด และเป็นพิษ โดยการแยกตัวกลางที่เป็นของเหลวออกจากตัวบ่งชี้การวัดอย่างสมบูรณ์
เซ็นเซอร์ระดับของเหลว UQZ ใช้ในการวัดระดับของเหลวและส่งสัญญาณร่วมกับเกจวัดระดับลูกลอยแม่เหล็กซีรีส์ JYZK สัญญาณความต้านทานที่สอดคล้องกับระดับของเหลวจะถูกแปลงเป็นสัญญาณเอาท์พุตกระแสมาตรฐานโดยเครื่องส่งสัญญาณ
สวิตช์แม่เหล็กซีรีส์ UK แบ่งออกเป็นสวิตช์แม่เหล็กธรรมดาและสวิตช์แม่เหล็กจับแบบสองทิศทาง และใช้ร่วมกับเกจวัดระดับลอยแม่เหล็กซีรีย์น้ำ XG / JJZK

คุณสมบัติผลิตภัณฑ์:
1. โครงสร้างเรียบง่าย แข็งแรง และเชื่อถือได้ และไม่ต้องการการบำรุงรักษาเป็นพิเศษ
2. ตัวกลางของเหลวและตัวบ่งชี้การวัดจะถูกแยกออกอย่างสมบูรณ์
3. สามารถวัดและระบุระดับของเหลวของของเหลวที่มีฤทธิ์กัดกร่อน ไวไฟ เป็นพิษ ปั่นป่วน และปนเปื้อน และเหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและแรงดันสูง
4. จอแสดงผลคอลัมน์พลิกแม่เหล็ก; ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก ผลการวัดสามารถส่งผ่านวงจรจากระยะไกล ทำให้ได้รับการควบคุมและการตรวจจับจากระยะไกล
5. นอกจากประเภทพื้นฐานแล้ว ยังมีเกจวัดระดับของเหลวหลายรูปแบบ เช่น ประเภทอุณหภูมิสูงและความดันต่ำ ประเภทอุณหภูมิสูงและความดันสูง ประเภทแจ็คเก็ต ประเภทติดตั้งด้านบน ประเภทป้องกันการกัดกร่อน ประเภทก๊าซเหลว ชนิดป้องกันน้ำค้างแข็ง ฯลฯ  อุตสาหกรรมการใช้งาน:
1. อุตสาหกรรมปิโตรเคมี: ถังเก็บ ถังปฏิกรณ์ ถังบัฟเฟอร์ และอาคารต่างๆ ที่ใช้สำหรับตรวจสอบระดับของเหลวและตำแหน่งขอบเขต
2. การบำบัดน้ำและการปกป้องสิ่งแวดล้อม: การวัดระดับของเหลวในถังจ่ายสารเคมี ถังเก็บน้ำเสีย ถังเก็บน้ำหมุนเวียน และถังเก็บน้ำบริสุทธิ์
3. พลังงานความร้อนและไฟฟ้า: การตรวจสอบระดับของเหลวในถังน้ำร้อน ถังน้ำปราศจากออกซิเจน เครื่องแลกเปลี่ยนความร้อน และภาชนะบรรจุอุปกรณ์เสริม
4. อุตสาหกรรมเบา อาหารและยา: การตรวจจับระดับของเหลวสำหรับถังส่วนผสม ถังหมัก ถังปรุงอาหาร และถังเก็บวัตถุดิบ
