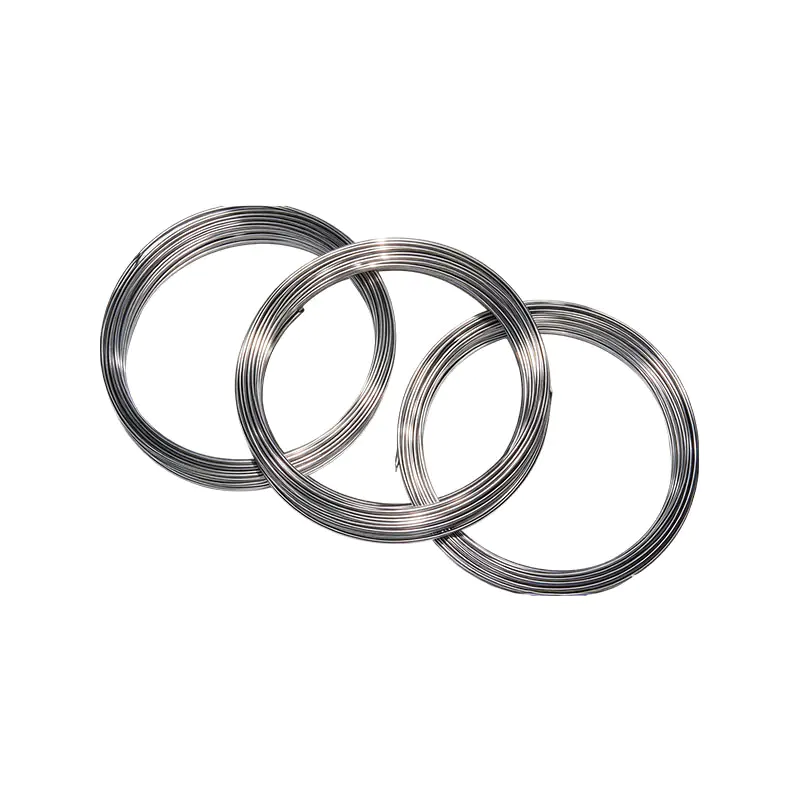

สายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะ

สายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะ หรือที่รู้จักกันทั่วไปในชื่อลวดหุ้มเกราะหรือในระดับสากลว่าเป็นสายเคเบิลเทอร์โมคัปเปิลฉนวนอนินทรีย์ เป็นทั้งของแข็งที่ทำจากท่อป้องกันสแตนเลส ผงฉนวนแมกนีเซียมออกไซด์ และวัสดุลวดเทอร์โมคัปเปิล รวมกันและบดอัดในแม่พิมพ์ มีข้อได้เปรียบในด้านความต้านทานแรงดัน ความต้านทานแผ่นดินไหว ความยืดหยุ่น การย่อขนาด และเวลาตอบสนองความร้อนที่รวดเร็ว เป็นวัสดุหลักในการผลิตเทอร์โมคัปเปิ้ลหุ้มเกราะ

ข้อดีของผลิตภัณฑ์:
1. การตอบสนองความร้อนที่ละเอียดอ่อนและช่วงการวัดอุณหภูมิที่กว้าง
ความเฉื่อยความร้อนเล็กน้อย ความเร็วในการตรวจจับอุณหภูมิที่รวดเร็ว สามารถครอบคลุมช่วงอุณหภูมิสูงและต่ำ เอาต์พุตศักย์ไฟฟ้าเทอร์โมอิเล็กทริกที่เสถียร และสามารถบันทึกการเปลี่ยนแปลงของอุณหภูมิในสภาพการทำงานได้อย่างรวดเร็ว
2. ความแข็งแรงทางกลสูง งอได้ และติดตั้งง่าย
เปลือกหุ้มเกราะโลหะทนทานต่อการสั่นสะเทือนและการกระแทก และสามารถโค้งงอได้ปานกลาง ทำให้เหมาะสำหรับพื้นที่อุปกรณ์ขนาดเล็กและการติดตั้งสายไฟในสถานที่ที่ซับซ้อน
3. การปิดผนึกป้องกันที่ดีและการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
โครงสร้างฉนวนแร่มีความหนาแน่น กันความชื้น กันฝุ่น และป้องกันการเกิดออกซิเดชัน พร้อมประสิทธิภาพของฉนวนที่เชื่อถือได้ และสามารถทำงานได้เป็นเวลานานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง เช่น ฝุ่นและอุณหภูมิสูง

จุดขายหลัก:
1. ช่วงการวัดอุณหภูมิกว้างและความเร็วตอบสนองที่รวดเร็ว
ความเฉื่อยความร้อนเล็กน้อย การตรวจจับอุณหภูมิที่ละเอียดอ่อน สามารถวัดอุณหภูมิได้ทั้งสูงและต่ำ เอาท์พุตศักย์เทอร์โมอิเล็กทริกที่เสถียร และการตอบสนองแบบเรียลไทม์ของการเปลี่ยนแปลงอุณหภูมิในสถานที่
2. มีความยืดหยุ่นและทนต่อการสั่นสะเทือนพร้อมความสามารถในการปรับตัวในการติดตั้งที่แข็งแกร่ง
ตัวเกราะสามารถโค้งงอได้ ทนทานต่อแรงกระแทกและการสั่นสะเทือน และสามารถวางได้ง่ายในพื้นที่อุปกรณ์ขนาดเล็กและบริเวณท่อที่ซับซ้อน
3. ป้องกันฉนวนหนาแน่นมีความทนทานสูง
โครงสร้างฉนวนแร่มีประสิทธิภาพการปิดผนึกที่ดี ทนต่อความชื้นและฝุ่น ต้านทานการเกิดออกซิเดชัน และสามารถทนต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ลดความน่าจะเป็นที่จะเกิดความล้มเหลวและยืดอายุการใช้งาน

ติดต่อเรา
พ.ศV：ไม่มีบทความก่อนหน้าถัดไป：สายเคเบิลเทอร์มิสเตอร์หุ้มเกราะ
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: ข้อกำหนดรัศมีการโค้งงอขั้นต่ำสำหรับสายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะคือเท่าใด
ตอบ: โดยทั่วไปรัศมีการโค้งงอไม่ควรน้อยกว่า 5-7 เท่าของเส้นผ่านศูนย์กลางภายนอกของเกราะ ไม่ควรงอหัววัดปลายร้อนมากที่สุดเท่าที่จะเป็นไปได้ เพื่อหลีกเลี่ยงไม่ให้สายไฟภายในขาดและส่งผลต่อการวัดอุณหภูมิ

คำถามที่ 2: เทอร์โมคัปเปิ้ลหุ้มเกราะสามารถวัดตัวกลางอุณหภูมิสูงได้โดยตรงหรือไม่
ตอบ: ขีดจำกัดบนของการวัดอุณหภูมิขึ้นอยู่กับวัสดุปลอกและสเกลเทอร์โมคัปเปิล และรุ่นต่างๆ มีความต้านทานอุณหภูมิที่แตกต่างกัน ภายใต้สภาวะที่มีอุณหภูมิสูงเป็นพิเศษ จำเป็นต้องตรวจสอบข้อกำหนดและพารามิเตอร์ต่างๆ เกินขอบเขตจะเร่งความชราและความเสียหาย

คำถามที่ 3: อะไรคือสาเหตุของสัญญาณการวัดอุณหภูมิกระโดดและค่าที่ไม่ถูกต้อง?
ตอบ: สาเหตุที่พบบ่อย ได้แก่ การรบกวนทางแม่เหล็กไฟฟ้า หน้าสัมผัสสายไฟไม่ดี และชั้นฉนวนเสียหายจากความชื้น ขอแนะนำให้ใช้ชนิดชีลด์สำหรับสภาพแวดล้อมที่มีการรบกวน โดยมีการต่อกราวด์จุดเดียวของชั้นชีลด์ และเพื่อตรวจสอบความแน่นของขั้วสายไฟ

คำถามที่ 4: สามารถขยายและต่อสายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะเพื่อใช้งานได้หรือไม่
ตอบ: ไม่แนะนำให้เชื่อมต่อและขยายโดยตรงตามต้องการ ควรใช้สายชดเชยที่มีหมายเลขแผนกเดียวกันเพื่อขยาย การผสมสายไฟธรรมดาจะทำให้เกิดศักยภาพในการทำความร้อนเพิ่มเติม ทำให้เกิดข้อผิดพลาดในการวัดอย่างมีนัยสำคัญ

1.1 ชื่อผลิตภัณฑ์ รุ่น หมายเลขสเกล วัสดุท่อด้านนอก และอุณหภูมิในการทำงาน แสดงในตารางที่ 1-1

ชื่อสินค้า รุ่น ประเภทเทอร์โมคัปเปิ้ล วัสดุเปลือกนอก เส้นผ่านศูนย์กลางภายนอก (มม.) อุณหภูมิในการทำงานสูงสุด (°ซ)
สายเคเบิลเทอร์โมคัปเปิล Chromel–Nisil แบบหุ้มเกราะ
สายเคเบิลเทอร์โมคัปเปิล Chromel–Nisil-Mg แบบหุ้มเกราะ 		เคเค
เคเอ็น 		K
N 		GH3030, GH3039, 25Cr–20Ni 0.5; 1.0 500
1.5; 2.0 800
3.0; 4.0; 4.5; 5.0 900
6.0; 8.0 1100
สายเคเบิลเทอร์โมคัปเปิล Chromel–Nisil แบบหุ้มเกราะ
สายเคเบิลเทอร์โมคัปเปิล Chromel–Nisil-Mg แบบหุ้มเกราะ 		เคเค
เคเอ็น 		K
N 		1Cr18Ni9Ti, 316L; 304 0.5; 1.0 400
1.5; 2.0 600
3.0; 4.0; 4.5; 5.0 800
6.0; 8.0 800
สายเคเบิลเทอร์โมคัปเปิล Chromel–Constantan แบบหุ้มเกราะ เค E 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 400
1.5; 2.0 500
3.0; 4.0; 4.5; 5.0 600
6.0; 8.0 800
สายเคเบิลเทอร์โมคัปเปิลเหล็กหุ้มเกราะ–คอนสแตนตัน เคเจ J 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 300
1.5; 2.0 400
3.0; 4.0; 4.5; 5.0 500
6.0; 8.0 750
สายเคเบิลเทอร์โมคัปเปิลทองแดง–คอนสแตนตันหุ้มเกราะ เคที T 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 200
1.5; 2.0; 3.0
4.0; 4.5; 5.0 		300
300
6.0; 8.0 400
สายเคเบิลเทอร์โมคัปเปิล PtRh10–Pt แบบหุ้มเกราะ แคนซัส S GH3030, GH3039, 25Cr–20Ni 1.0; 1.5 800
2.0; 3.0 900
สายเคเบิลเทอร์โมคัปเปิล PtRh13–Pt แบบหุ้มเกราะ KR R 4.0; 4.5 1000
5.0; 6.0; 8.0 1100
สายเคเบิลเทอร์โมคัปเปิล PtRh30–PtRh6 แบบหุ้มเกราะ เคบี B GH3030, GH3039, 25Cr–20Ni 4.0; 4.5 1100
5.0; 6.0; 8.0 1200


หมายเหตุ: สามารถจัดหาผลิตภัณฑ์ที่ทำจากวัสดุอื่นและมีเส้นผ่านศูนย์กลางภายนอกต่างกันได้เมื่อได้รับคำปรึกษาระหว่างซัพพลายเออร์และลูกค้า
1.2 มาตรฐานผลิตภัณฑ์
1.2.1 สายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะโลหะฐานสอดคล้องกับ JB/T8205-1999 และ กิกะไบต์/T18404-2001
1.2.2 สายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะโลหะมีค่าเป็นไปตามมาตรฐาน JB/T 8909-1999
1.2.3 สายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะ Pt-Rh 30–Pt-Rh 8 สอดคล้องกับ QB/T 2405-2004

1.3 วิธีกำหนดรุ่นสายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะ:

เคเค 4 G30 φ5.0 I GB/T18404-2001
เคเค รุ่น (เคเคเคเอ็น, เคเคเจเคทีแคนซัส, KR, เคบี)
4 จำนวนสายเคเบิล: ไม่ได้ระบุสำหรับสองคอร์; สี่คอร์เขียนแทนด้วย "4"
G30 วัสดุท่อป้องกัน: 1Cr18Ni9Ti แสดงโดย "B"
GH3039 แสดงโดย "G39"
GH3030 แสดงโดย "G30"
25Cr-20Ni เขียนแทนด้วย “2520”
316L, 304
φ5.0 เส้นผ่านศูนย์กลางภายนอก/O.D. สายไฟ (Φ0.5–8.0 มม.)
I ระดับความคลาดเคลื่อน (Class I, ครั้งที่สอง, ครั้งที่สองI)
GB/T18404 หมายเลขมาตรฐาน
2001 ปีมาตรฐาน

1.4 ขนาดของผลิตภัณฑ์และความเบี่ยงเบนที่อนุญาตต้องเป็นไปตามตารางที่ 1-2

เส้นผ่านศูนย์กลางภายนอกและความอดทน (มม.) เคเค / เคเอ็น / เค / เคเจ / เคที แคนซัส / KR / เคบี
ขั้นต่ำ ความหนาของผนัง (มม.) ขั้นต่ำ เส้นผ่านศูนย์กลางลวดเทอร์โมคัปเปิล (มม.) ขั้นต่ำ ความหนาของชั้นฉนวน (มม.) ขั้นต่ำ ความหนาของผนัง (มม.) ขั้นต่ำ เส้นผ่านศูนย์กลางลวดเทอร์โมคัปเปิล (มม.) เส้นผ่านศูนย์กลางลวดเทอร์โมอิลิเมนต์ขั้นต่ำ (มม.)
0.5 ± 0.025 0.05 0.08 0.04 / / /
1.0 ± 0.025 0.1 0.15 0.08 0.1 0.1 0.12
1.5 ± 0.025 0.15 0.23 0.12 0.15 0.15 0.17
2.0 ± 0.025 0.2 0.3 0.16 0.2 0.2 0.23
3.0 ± 0.030 0.3 0.45 0.24 0.3 0.3 0.34
4.0 ± 0.040 0.4 0.6 0.32 0.4 0.4 0.47
4.5 ± 0.045 0.45 0.68 0.36 0.45 0.4 0.52
5.0 ± 0.050 0.5 0.75 0.4 0.5 0.45 0.62
6.0 ± 0.060 0.6 0.9 0.48 0.6 0.45 0.8
8.0 ± 0.080 0.8 1.2 0.64 0.8 0.45 1.16

หมายเหตุ: อนุญาตให้มีการปรับความหนาของผนังท่อ เส้นผ่านศูนย์กลางลวดเทอร์โมคัปเปิล และความหนาของฉนวนเล็กน้อยสำหรับสายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะแบบหลายคอร์หรือคอร์เดี่ยว

1.4 คุณลักษณะและความคลาดเคลื่อนของเทอร์โมคัปเปิล
สำหรับเทอร์โมคัปเปิลหุ้มเกราะที่ผลิตจากสายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะรุ่นต่างๆ เมื่อจุดเชื่อมต่ออ้างอิงคือ 0 °C ศักย์ไฟฟ้าของเทอร์โมอิเล็กทริกจะต้องเป็นไปตาม GB/T 16839.1-1997 "เทอร์โมคัปเปิล - ส่วนที่ 1: ตารางการสอบเทียบ" และความคลาดเคลื่อนสำหรับเกรดที่แตกต่างกันจะต้องเป็นไปตามข้อกำหนดของตาราง 1–3

หมวดหมู่ ระดับความอดทน รุ่น ประเภท ความอดทน (°C) ช่วงอุณหภูมิ (°C)
สายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะโลหะฐาน I เคเค K ±1.5 °C หรือ ±0.4 %t −40 ~ 1100
เคเอ็น N −40 ~ 1100
เค E −40 ~ 800
เคเจ J −40 ~ 750
เคที T ±0.5 °C หรือ ±0.4 %t −40 ~ 350
ครั้งที่สอง เคเค K ±2.5 °C หรือ ±0.75 %t −40 ~ 1100
เคเอ็น N −40 ~ 1100
เค E −40 ~ 800
เคเจ J −40 ~ 750
เคที T ±1.0 °C หรือ ±0.75 %t −40 ~ 400
ครั้งที่สองI เคเค K ±2.5 °C หรือ ±1.5 %t −200 ~ 40
เคเอ็น N −200 ~ 40
เค E −200 ~ 40
เคที T ±1.0 °C หรือ ±1.5 %t −200 ~ 40
สายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะโลหะมีค่า ครั้งที่สอง แคนซัส S ±1.5 °C หรือ ±0.25 %ตัน 300 ~ 1100
KR R 300 ~ 1100
จุด แคนซัส S ±3.0 °C หรือ ±0.5 %t 300 ~ 1100
KR R 300 ~ 1100
ครั้งที่สอง เคบี B ±0.25 %t 600 ~ 1200
ครั้งที่สองI เคบี B ±4.0 °C หรือ ±0.5 %t 600 ~ 1200

หมายเหตุ: t = ค่าสัมบูรณ์ของอุณหภูมิที่วัดได้ (°C); "pt" หมายถึงเกรดมาตรฐาน (สามัญ)

1.5 ความต้านทานของฉนวน
ความต้านทานของฉนวนต้องวัดระหว่างสายคู่และระหว่างสายคู่กับเปลือกด้านนอก สำหรับสายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอก <1.5 มม. แรงดันไฟฟ้าที่ใช้ต้องเป็น 75 25 V DC สำหรับสายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอก >1.5 มม. แรงดันไฟฟ้าที่ใช้ต้องเป็น 500 50 V DC ความต้านทานของฉนวนต่อเมตรที่อุณหภูมิห้องและที่อุณหภูมิสูงต้องเป็นไปตามข้อกำหนดของตารางที่ 1-4

สภาพแวดล้อมการทดสอบ รุ่นs ขั้นต่ำ ความยาวการวัด (ม.) อุณหภูมิทดสอบ (°C) ขั้นต่ำ ความต้านทานของฉนวน (MΩ/m)
อุณหภูมิห้อง เคเค, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
อุณหภูมิสูง เคเค, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
อุณหภูมิสูง เคที 0.5 300 ± 15 500

หมายเหตุ: วัสดุฉนวนของเทอร์โมคัปเปิลหุ้มเกราะและสายเคเบิลเทอร์โมคัปเปิลหุ้มเกราะมีค่าการนำไฟฟ้าจำกัด ความต้านทานของฉนวนจะลดลงเมื่อความยาวสายเคเบิลเพิ่มขึ้น ค่าการนำไฟฟ้าต่อหน่วยความยาวแสดงด้วย Sm’ (เท่ากับ Q’·m’); สำหรับสายเคเบิลหรือเทอร์โมคัปเปิลที่ยาวเกิน 1 เมตร ความต้านทานของฉนวนแสดงเป็น ·m หรือ MQ·m โดยความต้านทานของฉนวนจะแปรผกผันกับความยาว สำหรับส่วนที่สั้นกว่า 1 ม. จะแสดงเป็น MQ·m.
