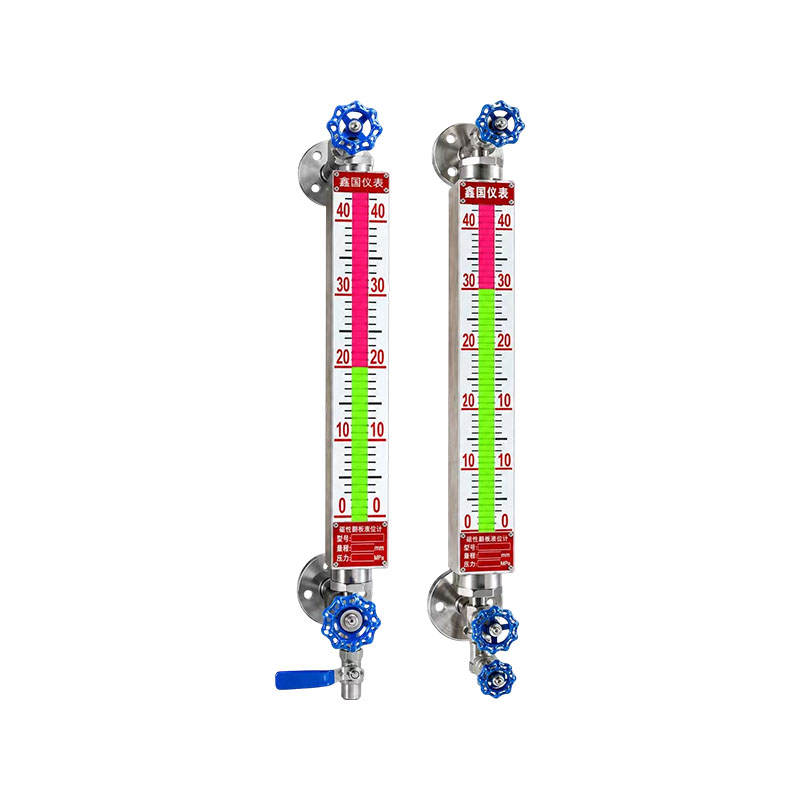

เกจวัดระดับท่อควอทซ์ UGS/UNS

เครื่องส่งสัญญาณระยะไกล UQZ-08 ประกอบด้วยเซ็นเซอร์ระดับของเหลวและโมดูลแปลง เซ็นเซอร์ของเครื่องส่งสัญญาณได้รับการแก้ไขในรูปแบบมัดรวมที่ด้านนอกของท่อหลักของเกจวัดระดับลูกลอยแม่เหล็กชนิด UZ เพื่อให้อยู่ในระบบข้อต่อแม่เหล็กเดียวกันกับเกจวัดระดับ เมื่อลูกลอยแม่เหล็กเคลื่อนที่ขึ้นและลงตามระดับของเหลว กลุ่มชิปสปริงแห้งที่สอดคล้องกับตำแหน่งระดับของเหลวจะได้รับผลกระทบและเปิดใช้งานโดยสนามแม่เหล็กภายในลูกลอย และค่าของห่วงโซ่ความต้านทานจะเปลี่ยนไป สัญญาณความต้านทานที่เปลี่ยนแปลงจะถูกแปลงเป็นเอาต์พุตสัญญาณมาตรฐาน 4-20mADC สองสายผ่านโมดูลการแปลง สัญญาณนี้สามารถใช้ร่วมกับเครื่องมือควบคุมอัจฉริยะทางอุตสาหกรรมไมโครคอมพิวเตอร์ของบริษัทของเรา หรือเชื่อมต่อกับเครื่องมือรองอื่นๆ เพื่อให้บรรลุวัตถุประสงค์ในการแสดงผล การควบคุม การปรับแต่ง และการเตือน มีปุ่มปรับตำแหน่งศูนย์และปุ่มปรับเต็มสเกลบนแผงวงจรภายในตัวเรือนเครื่องส่งสัญญาณ ซึ่งสามารถกำหนดตำแหน่งศูนย์และตำแหน่งจุดเต็มสเกลได้อย่างง่ายดาย

คุณสมบัติผลิตภัณฑ์:
โครงสร้างที่เรียบง่าย ติดตั้งง่าย ประสิทธิภาพที่เชื่อถือได้ ทนต่อการกัดกร่อน ป้องกันการระเบิด และจอแสดงผลที่ชัดเจน

อุตสาหกรรมการใช้งานหลัก:
1. อุตสาหกรรมปิโตรเคมี
อุปกรณ์ปิโตรเคมี โรงกลั่น ถังทำปฏิกิริยาเคมี การตรวจวัดตัวกลางที่มีฤทธิ์กัดกร่อนอุณหภูมิสูง วัสดุที่มีความหนืดที่ตกผลึกได้ง่าย ระดับของเหลวในถัง แรงดันต่างของทาวเวอร์ ความดันท่อในกระบวนการ การแยกการส่งสัญญาณระยะไกลของไดอะแฟรมเพื่อหลีกเลี่ยงการสัมผัสตัวกลางกับตัวเครื่องส่งสัญญาณโดยตรง
2. อุตสาหกรรมไฟฟ้า (พลังงานความร้อน/โคเจนเนอเรชั่น)
ระดับของเหลวในถังหม้อไอน้ำ, เครื่องกำจัดอากาศ, เครื่องทำความร้อนแรงดันสูงและต่ำ, การวัดไอน้ำอุณหภูมิสูงและน้ำหม้อไอน้ำ; การตรวจสอบความดันและระดับของเหลวของระบบบำบัดน้ำในโรงไฟฟ้าจะเชื่อมต่อกับระบบ DCS ผ่านการส่งสัญญาณระยะไกลสำหรับการตรวจสอบและเชื่อมต่อระยะไกล
3. อุตสาหกรรมโลหะวิทยา
การถลุงเหล็กและการถลุงโลหะที่ไม่ใช่เหล็ก กระบวนการรองรับเตาหลอมและคอนเวอร์เตอร์ สารละลายที่มีอุณหภูมิสูง อิเล็กโทรไลต์ที่มีฤทธิ์กัดกร่อน การวัดระดับถัง แรงดันต่างของท่อ ความต้านทานต่อฝุ่น อุณหภูมิสูง และสภาพแวดล้อมในสถานที่ที่รุนแรง
4. การบำบัดน้ำและการคุ้มครองสิ่งแวดล้อมของเทศบาล: โรงบำบัดน้ำเสียขนาดใหญ่ โรงบำบัดน้ำ และการบำบัดน้ำเสียด้วยสารเคมี กากตะกอน น้ำเสียที่มีความบริสุทธิ์สูง ถังเก็บสารกัดกร่อน ระดับถัง ความดันท่อ และการส่งผ่านระยะไกลเพื่อให้เกิดการรวบรวมข้อมูลระยะไกลจากห้องควบคุมส่วนกลาง

ติดต่อเรา
พ.ศV：เกจวัดระดับของเหลวชนิดแม่เหล็ก UZ-CZถัดไป：ไม่มีบทความถัดไป
คำถามที่พบบ่อย ข้อมูลจำเพาะด้านประสิทธิภาพ

คำถามที่ 1: อะไรคือความแตกต่างที่ใหญ่ที่สุดระหว่างเครื่องส่งสัญญาณระยะไกลและเครื่องส่งสัญญาณแรงดันปกติ?
ตอบ: ตัวกลางของเครื่องส่งสัญญาณธรรมดาจะเข้าสู่ห้องตรวจวัดโดยตรง เครื่องส่งสัญญาณระยะไกลอาศัยไดอะแฟรมแบบแยกส่วนและท่อคาปิลลารีที่เติมน้ำมันเพื่อส่งแรงดัน และตัวกลางจะไม่สัมผัสกับตัวเครื่องส่งสัญญาณ เหมาะสำหรับสื่อที่มีอุณหภูมิสูง ความหนืดสูง ตกผลึกได้ง่าย และมีฤทธิ์กัดกร่อนสูง ช่วยให้สามารถวัดค่าได้ที่ไซต์งานและรับสัญญาณระยะไกลในห้องควบคุมส่วนกลางได้

คำถามที่ 2: ควรมีท่อคาปิลลารีที่ยาวกว่าสำหรับเครื่องส่งสัญญาณระยะไกลหรือไม่ มีข้อจำกัดอะไรบ้าง?
A: It's not that the longer is better. ความยาวเส้นเลือดฝอยที่มากเกินไปอาจเพิ่มการเคลื่อนตัวของอุณหภูมิและส่งผลต่อความแม่นยำในการวัด โดยทั่วไปแนะนำให้วัด 1-5 เมตร สำหรับสภาพการทำงานที่มีอุณหภูมิแตกต่างกันมาก ให้พยายามทำให้ท่อคาปิลารีสั้นลงให้มากที่สุด และในขณะเดียวกันก็ทำหน้าที่ป้องกันท่อคาปิลลารีอย่างดีเพื่อหลีกเลี่ยงการบีบและการโค้งงอ

คำถามที่ 3: สภาพการทำงานใดที่จำเป็นต้องใช้เครื่องส่งสัญญาณระยะไกล
A: 1 อุณหภูมิสูงของตัวกลาง เกินอุณหภูมิที่ยอมรับได้ของตัวส่งสัญญาณ 2. ตัวกลางมีความหนืด เป็นผลึก และมีแนวโน้มที่จะอุดตันท่อแรงดัน 3 สารกัดกร่อนที่แข็งแกร่งอาจทำให้ส่วนประกอบการวัดของเครื่องส่งสัญญาณเสียหายได้ ④ ข้อกำหนดด้านสุขอนามัยอยู่ในระดับสูง และไม่ควรมีสภาพการทำงานที่มีมุมตายที่เกิดจากแรงกดดัน

คำถามที่ 4: เครื่องส่งสัญญาณระยะไกลสามารถวัดพารามิเตอร์ใดเป็นหลัก
ตอบ: การวัดความดันและความดันส่วนต่างเป็นหลัก เพื่อให้ได้ระดับของเหลวและการวัดส่วนต่อประสานผ่านการแปลงแรงดันส่วนต่าง ใช้กันอย่างแพร่หลายในถังเก็บ เครื่องปฏิกรณ์ และอาคาร โดยส่งสัญญาณมาตรฐาน 4-20mA เพื่อเชื่อมต่อกับระบบ DCS/PLC

หลอดควอทซ์โปร่งใส SiO₂ ที่ผลิตขึ้นเป็นพิเศษ 99.99% จุดเปลี่ยนรูปคือ 1,077°C และจุดอ่อนตัวคือ 1,730°C
กำลังอัด: 10 MPa; ค่าสัมประสิทธิ์การขยายตัวทางความร้อน: 5.5 × 10⁻⁷ หลังจากผ่านกระบวนการพิเศษแล้ว มันจะแสดงความต้านทานต่ออุณหภูมิสูงและแรงดันสูง รวมถึงคุณสมบัติทางกลที่ดีเยี่ยม
แรงดันใช้งาน: 1.6, 2.5, 4.0, 6.4, 10.0 เมกะปาสคาล
อุณหภูมิในการทำงาน: <520°C
ช่วงการวัด L: ช่วงการวัดถูกกำหนดโดยระยะห่างจากศูนย์กลางถึงศูนย์กลาง: 300, 500, 800, 1100, 1400, 1700, 2000 มม. โปรดระบุขนาดสำหรับข้อกำหนดพิเศษ
เส้นผ่านศูนย์กลางภายนอกของท่อควอตซ์ (มม.): Φ24, Φ29, Φ40
แจ็คเก็ตไอน้ำทำความร้อน: เกลียวตัวผู้ G1/2"
การเชื่อมต่อหน้าแปลน: เป็นไปตามมาตรฐานหน้าแปลน HG20592–20635-2009 ที่ออกโดยกระทรวงอุตสาหกรรมเคมีล่าสุดในปี 2552 เส้นผ่านศูนย์กลางระบุของหน้าแปลน: DN20, DN25 หากผู้ใช้ต้องการมาตรฐานอื่น (เช่น GB, ANSI เป็นต้น) การออกแบบสามารถปรับแต่งได้ตามความต้องการของผู้ใช้
ความดันปิดลูกเหล็กอัตโนมัติ: มากกว่า 0.2 MPa
น้ำหนัก: 15–30 กก.

ตารางการเลือกเกจวัดระดับท่อควอทซ์

ไม่ รายการ ข้อมูลจำเพาะของรุ่น หมายเลขชิ้นส่วน คำอธิบาย
1 XQ/UGS/สหประชาชาติ เกจวัดระดับท่อควอทซ์
2 อุปกรณ์เพิ่มเติม 1 ประเภทมาตรฐาน
2 ด้วยแจ็คเก็ตไอน้ำ
3 ด้วยอุปกรณ์ป้องกันน้ำค้างแข็ง
4 พร้อมอุปกรณ์แสงสว่าง
3 การจำแนกประเภท A สีเดียวสำหรับการวัดระดับของเหลว
B สองสีสำหรับการวัดระดับของเหลว
C สามสีสำหรับการวัดอินเทอร์เฟซ
D เส้นผ่านศูนย์กลางขนาดใหญ่
4 ความดันที่กำหนด (MPa) 1 1.6 (คลาส 150)
2 2.5 (คลาส 300)
3 4.0 (คลาส 600)
4 6.3 (คลาส 900)
5 10.0 (คลาส 1500)
5 วัสดุเปียก C เหล็กกล้าคาร์บอน
P สเตนเลส (321, 316L)
6 ช่วงการวัด (มม.) 3 300
5 500
8 800
11 1100
14 1400
17 1700
20 2000
X ขนาดพิเศษ; ตามด้วยเลขมิติหลัง X
ตัวอย่าง UNS - 1 B 2 P อ.บ รุ่น: เกจวัดระดับท่อควอทซ์สองสีมาตรฐาน
แรงดันใช้งาน: 2.5MPa
วัสดุ: สแตนเลส
ช่วงการวัด: L = 800 มม


ตารางความสูงจอแสดงผล UGS/UNS เทียบกับช่วงการวัด (ความสูงของจอแสดงผลอ้างอิงถึงความสูงของสเกล)

ช่วงการวัด L (มม.) 300 500 800 1100 1400 1700 2000
ความสูงของจอแสดงผล H (มม.) 100 300 600 900 1200 1500 1800
